三星2835表贴LED灯珠封装结构

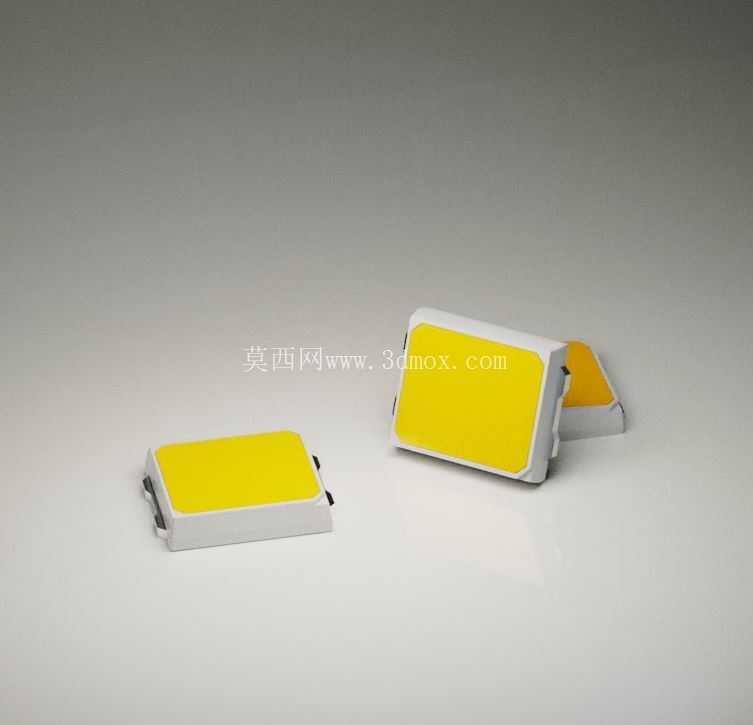

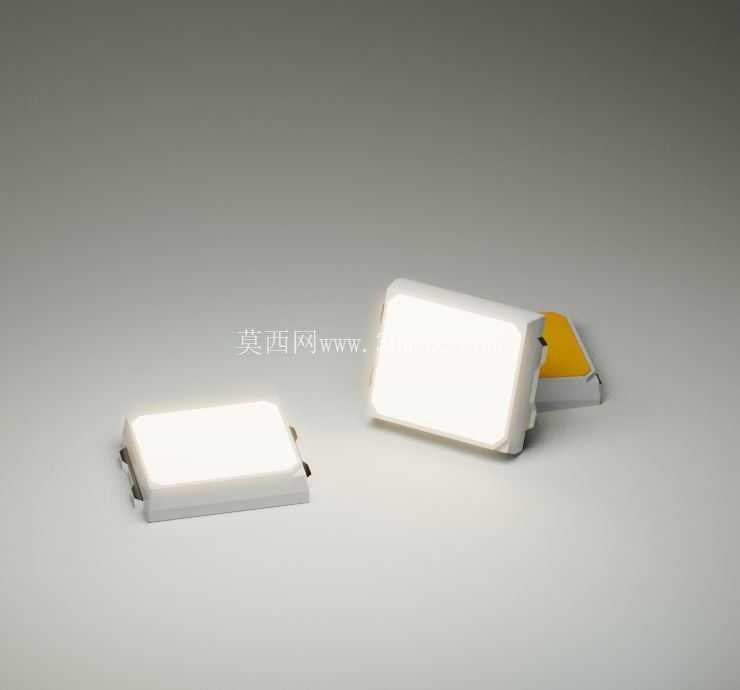

　　做照明类电子产品结构设计时，表贴LED的三维占位往往是PCB布局阶段最容易被忽略的细节，不少工程师直接用简化方块代替灯珠，等到样机打样回来才发现透镜高度干涉、焊盘对位偏差或者出光角度被外壳挡光。这套2835规格表贴LED的三维结构，正是针对这类痛点搭建的，外形轮廓严格对照实物封装还原，白色树脂封装体、黄色荧光粉出光区、底部金属电极端子都做了分层表达，导入PCB设计环境后可以直接参与干涉检查与装配校验。

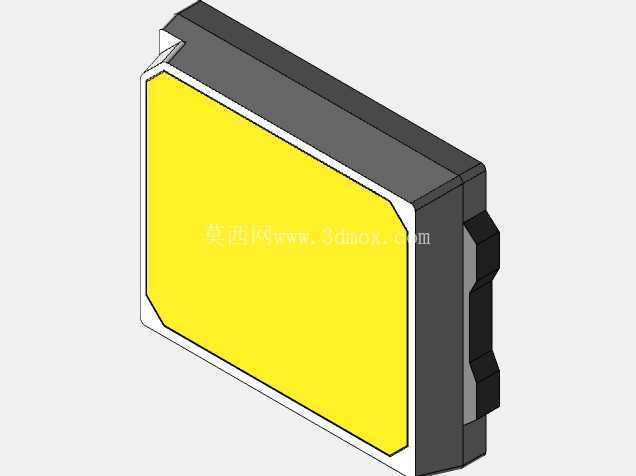

　　从实际应用场景来看，这类灯珠是当前室内照明、工业指示灯条、显示屏背光、设备状态提示面板里用量最大的表贴发光器件，灯管、球泡灯、灯带、控制柜面板指示灯、农业补光板的设计都会用到它。建模时没有把灯珠做成无特征的实心块，而是区分了乳白色封装本体的圆角轮廓、顶部出光面的微凸弧度、两侧伸出的焊接电极厚度，连电极下方与PCB接触的台阶高度都做了保留，结构工程师在排布灯珠间距时，可以直接依据模型边界计算相邻灯珠的中心距，避免后期贴片时出现元件碰撞。

　　安装边界方面，2835封装的常规占位尺寸对应行业通用焊盘规范，模型的底面与PCB贴合面完全平齐，电极伸出长度、封装体总高都贴合实物装配公差，导入装配体后不需要额外调整坐标基准，就能模拟回流焊之后的实际装配状态。做灯具外壳设计时，还可以直接用这个模型校验灯罩内表面与灯珠出光面的安全距离，既不能距离过远造成光损，也不能距离过近压伤封装树脂。

　　设计思路上，这套模型优先保证装配可用性，而非单纯外观渲染：封装体的拔模斜度、边角倒角都和量产注塑封装的形态一致，金属电极的弯折角度也还原了表贴元件的焊接形态，不管是做整机结构堆叠、PCB元件库搭建，还是做产品渲染展示光效布局，都能直接调用。在做散热结构设计时，还可以依托灯珠底部的贴合面，快速搭建铝基板的导热路径模型，核对热沉区域与灯珠发热位置的对应关系，不用再反复对照规格书手动测量轮廓尺寸。
