减压阀三角基座精密铸造结构件

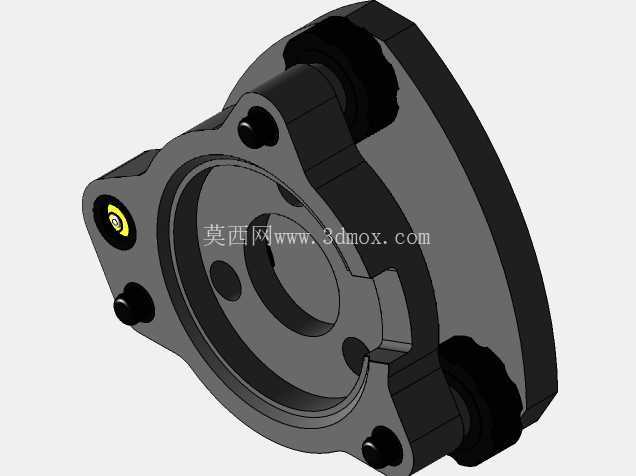

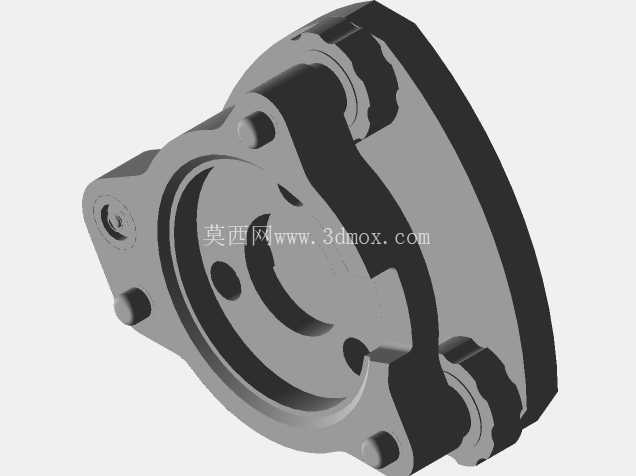

　　这款三角基座是减压阀阀体总成的核心承载基体，主要应用在工业管路调压阀组、气动控制系统稳压单元以及小型流体设备的压力调节模块中，承担内部阀芯组件定位、腔体密封分隔、外部管路对接固定的多重作用。从现场装配逻辑来看，基座的三角外轮廓并非随意造型，三个延伸耳位分别对应安装点位，相比圆形法兰布局，三角排布在狭小安装空间内可以避开周边管线干涉，三个紧固点位形成稳定的三角形支撑，锁紧后阀体受力均匀，不会出现单侧翘曲、密封面压合不均的问题。

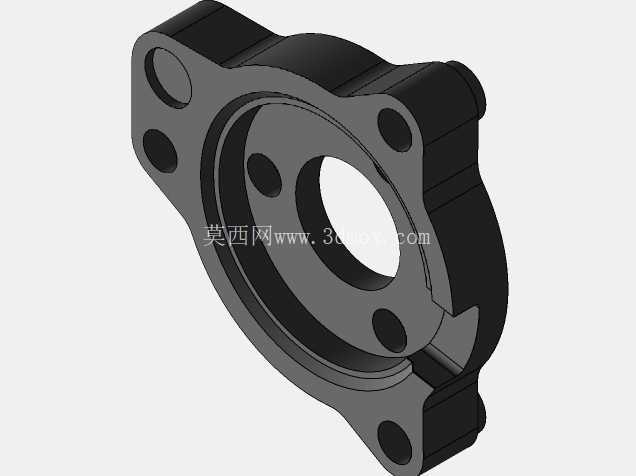

　　建模过程中首先梳理基座的功能分区：中部大直径环形沉腔是容纳阀芯、弹簧调节组件的核心空间，腔体内壁的多级台阶分别对应密封圈卡槽、阀芯导向面、端盖贴合止口，每一级台阶的同轴度需要严格控制，否则阀芯往复动作时会出现卡滞，调压旋钮无法在全行程范围内平顺转动，这也是这类基座结构最容易出现装配失效的位置。基座两侧凸起的轴颈结构为流体进出通道，端部的环形槽用于安装O型密封圈，对接管路时无需额外涂抹密封胶即可实现端面静密封，凸起轴颈的壁厚经过冗余校核，在额定工作压力下不会出现鼓胀变形。

　　外轮廓上分布的多个小直径凸台与通孔，分别用于定位销穿装、端盖螺钉锁紧、附件支架固定，凸台根部做了圆角过渡，避免铸造时出现应力集中，同时消除机加工装夹时的崩边风险。设计时将安装边界控制在紧凑的三角包络范围内，三个安装耳的孔位中心距匹配常规减压阀的通用安装规格，不需要额外改造安装面板即可直接替换同类型老旧基座。腔体内部的弧形挡边既可以引导介质流向，降低流体直接冲击阀芯造成的压力波动，又能增强基座整体的刚性，减少承压时的腔体形变。

　　从工艺适配角度，该结构兼顾砂型铸造与压铸的成型要求，所有壁厚保持均匀过渡，没有出现局部厚大断面导致的缩孔缺陷，外露的安装面、密封面都预留了机加工余量，非配合面保留铸造拔模斜度，批量生产时良率稳定。在实际运维场景中，三角基座作为减压阀的固定基体，长期承受管路交变压力与介质轻微冲蚀，结构上的加强筋沿受力方向布置，把螺栓锁紧力、内压产生的张力均匀分散到整个本体，避免局部应力集中导致的开裂失效。建模时完整还原了所有倒角、卡槽、凸台细节，装配工程师可以直接在三维环境中完成阀芯、弹簧、端盖的虚拟装配，提前验证旋钮全行程转动是否存在干涉，确认安装孔位与周边设备的匹配关系，大幅减少后期试装时的修模工作量。
