手动杠杆式蝶阀阀体及驱动结构

　　这套蝶阀结构主要面向中小口径工业管路中的截断、节流和换向辅助控制场景，常见于水处理支线、化工取样回路、冷却系统、小型工艺管线以及设备内部流体通道。与大型气动或电动蝶阀相比，该结构采用外露杠杆作为操作件，依靠人工扳动实现阀板角度变化，结构直观、维护方便，适合操作频率不高但需要快速判断启闭状态的位置。

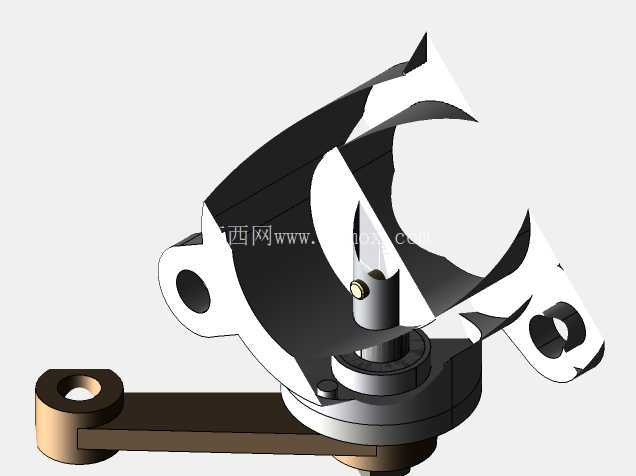

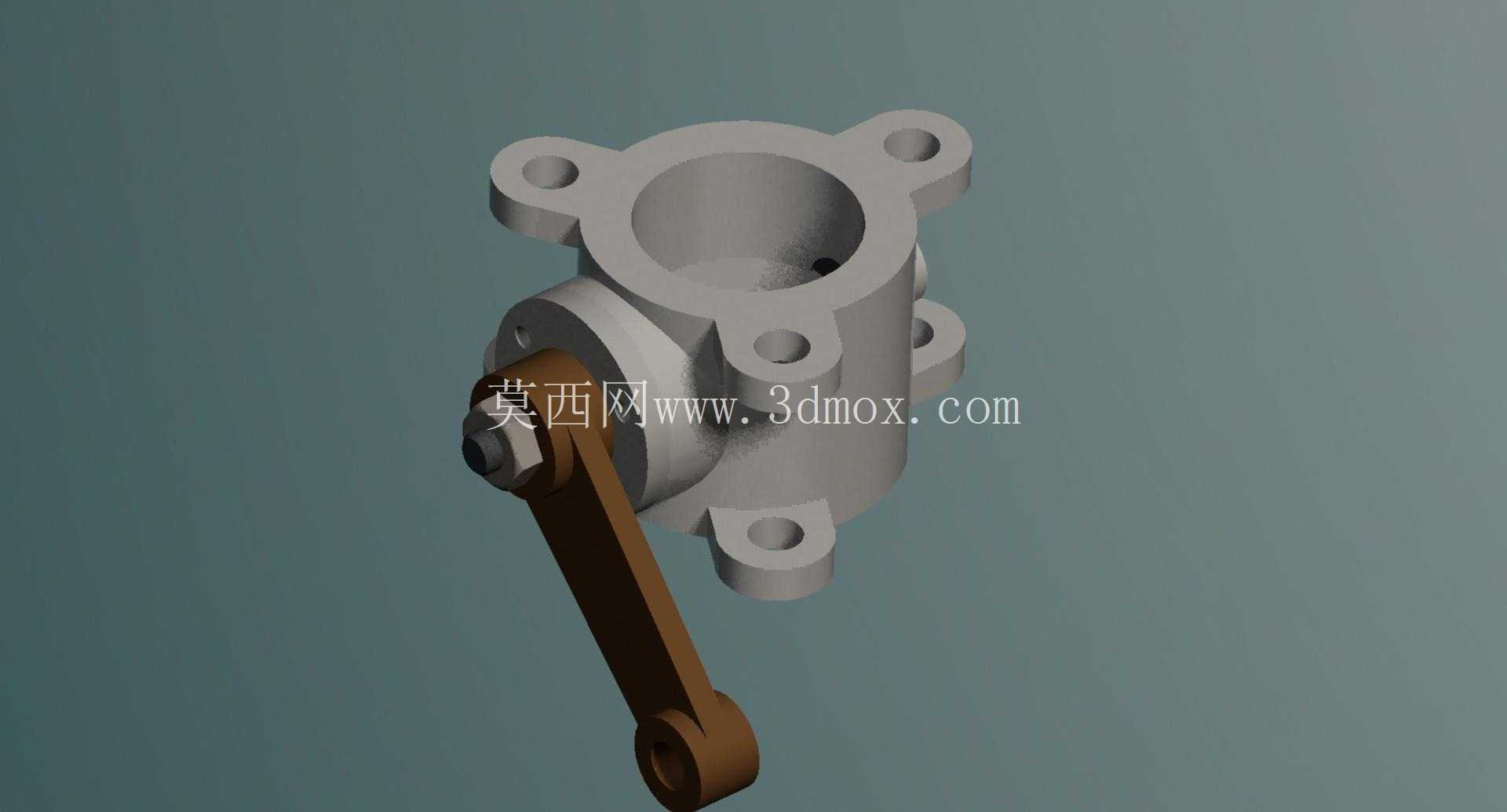

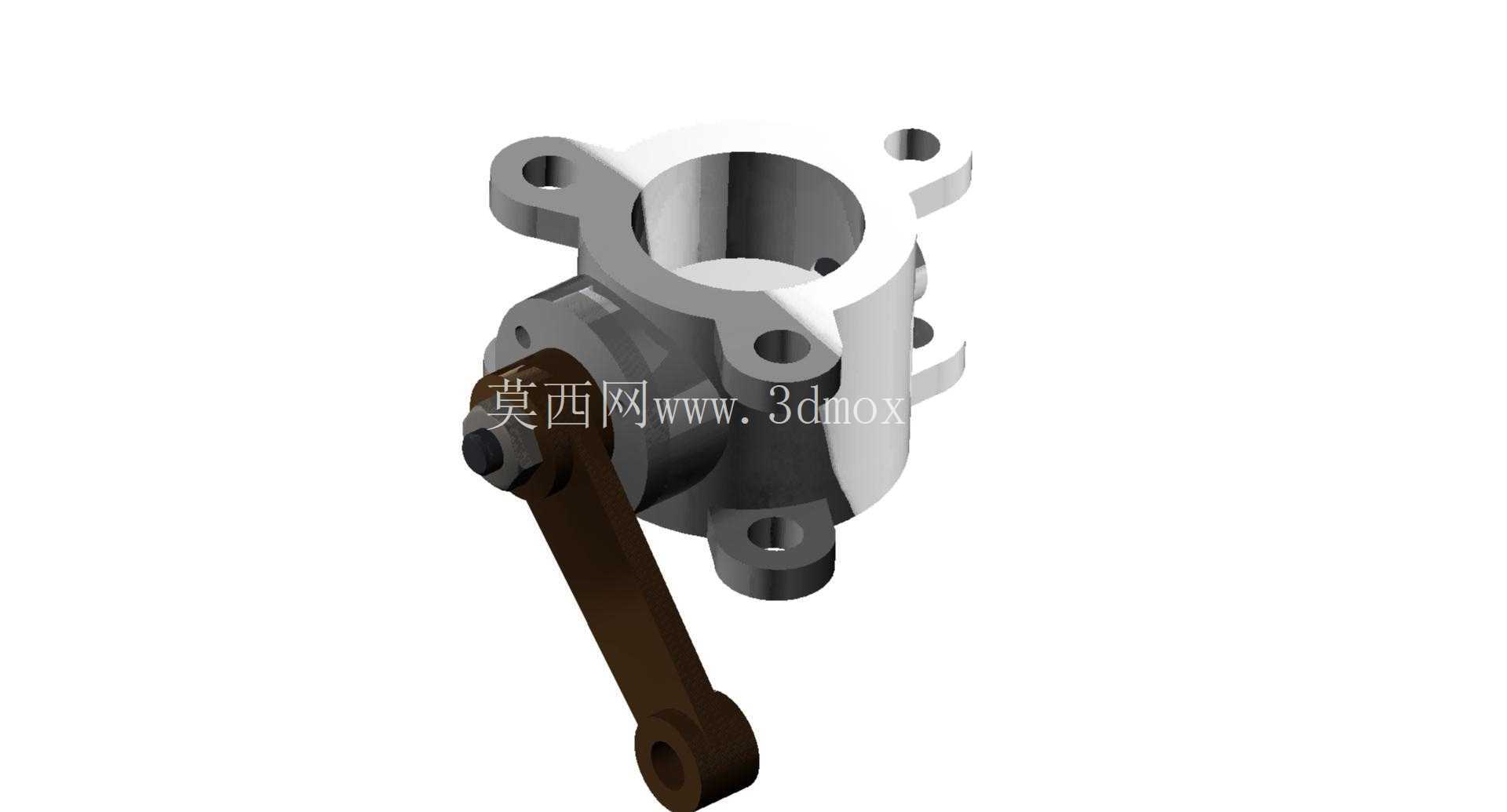

　　模型主体由圆筒形阀体、上部法兰接口、侧向安装耳板、阀杆支承部位、密封配合区域以及长柄杠杆组成。阀体内部通道保持较短的流道长度，蝶板绕阀杆轴线旋转，在全开位置时对介质流动阻挡较小，压力损失相对低；在关闭位置时，蝶板与阀座接触形成密封边界。杠杆与阀杆端部连接，扳转过程中把人工输入的力矩传递到蝶板，使阀板在0至90度范围内完成启闭动作。

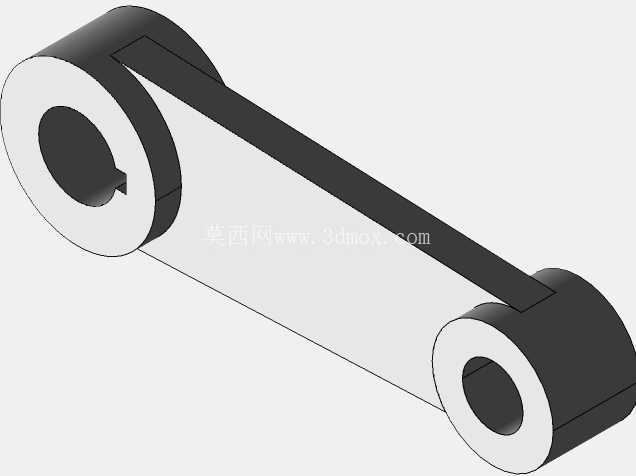

　　从结构设计思路看，阀体上部采用带孔法兰面，用于与相邻管道、设备接口或盖板进行螺栓连接；侧向伸出的多孔耳板提供安装定位和承载边界，可在装配时承受管路反力与操作力矩。杠杆长度并非单纯外观造型，而是直接影响操作力臂：在相同密封所需扭矩下，较长手柄可降低人工扳动力，但也会增加外部占用空间，因此在设备布置时需要预留手柄回转半径，避免与机架、护栏或相邻管件干涉。

　　外形尺寸方面，建模时应重点控制阀体通径、法兰螺栓孔分布圆、耳板孔位、阀杆中心高以及手柄末端扫掠范围。阀体圆柱段与法兰端面的同轴度影响管道对接，耳板孔与阀杆轴线的位置关系影响安装后的受力状态。若将该阀嵌入成套设备，需同时校核静态安装空间和动态操作空间：静态上要保证法兰螺栓能够装入并使用工具拧紧，动态上要保证杠杆在全开、全关以及中间调节位置均不碰撞周围构件。

　　实际选型时，还应结合介质性质、工作压力、温度范围和密封要求判断阀座材料、蝶板厚度及阀杆直径。三维结构中可见的加强过渡圆角、凸台和支承壁厚，都是为了在承压和启闭扭矩作用下减少局部应力集中。对于管路设计人员，该模型可用于检查阀门接入方向、操作面高度、维护拆卸距离以及与弯头、变径管之间的装配关系；对于结构建模人员，则可据此练习阀体抽壳、法兰孔阵列、阀杆配合、杠杆运动包络和装配干涉检查。
