带预紧结构的C型承压支架及配套紧固件

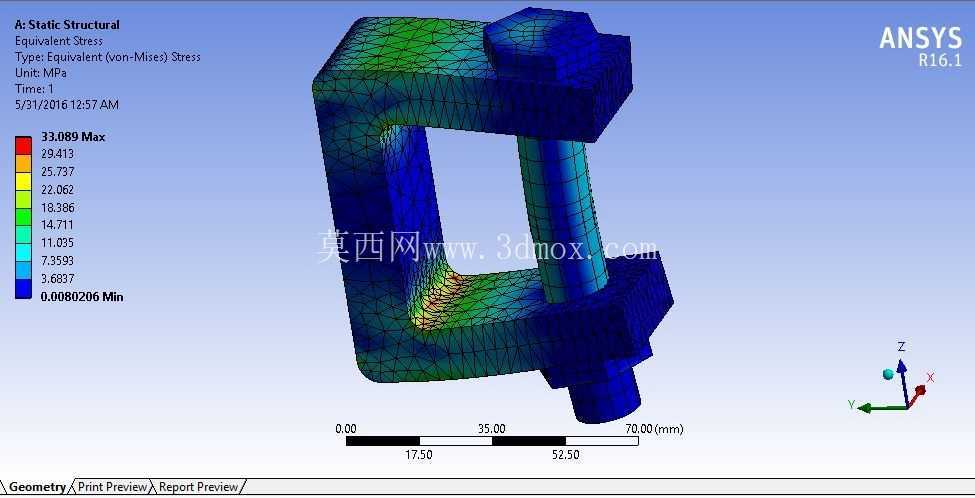

　　这套C型开口承压支架搭配配套锁紧螺母、预紧螺母，最初是为减压阀测试台的阀体夹持工位开发的工装结构，在阀门出厂耐压校验、阀芯装配预紧工序里承担刚性承载作用。现场工况里，减压阀阀体需要被固定在C型架的开口区间，上下穿装的紧固螺杆通过两端螺母施加可控预紧力，既不能压损阀体的铸造密封面，又要保证打压测试时支架不会出现侧向滑移，这套结构的尺寸边界完全围绕常规通径减压阀的外形轮廓设定：整体架体长度方向控制在70毫米以内，开口净空适配35到52毫米区间的阀体夹持厚度，架体背部的C型弯折段做了变厚度加厚处理，对应有限元应力云图里高应力区的分布特征，最大等效应力出现在架体内侧弯折转角位置，设计时特意在该位置做了圆角过渡，避免应力集中导致的疲劳开裂。

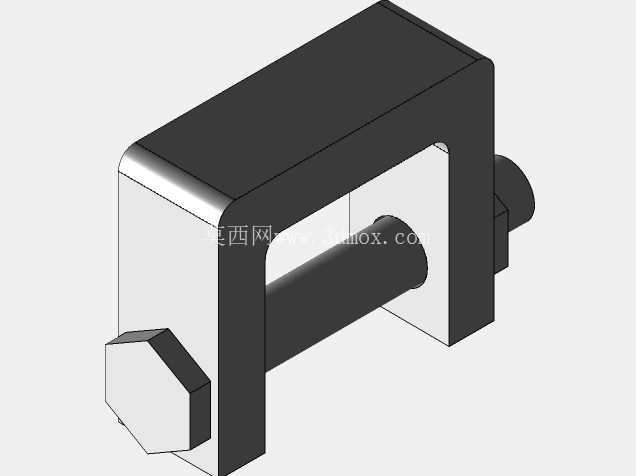

　　从结构设计思路来看，这套支架没有采用分体拼接的焊接形式，整体为一体式铣削成型的刚性架体，上下两端的同轴安装孔保证穿装螺杆的垂直度，配套的两种螺母分工明确：普通锁紧螺母负责初步定位夹持高度，预紧螺母则通过扭矩扳手施加设定轴向力，让螺杆产生稳定的拉伸预紧，抵消耐压测试时介质压力带来的撑开载荷。实际产线应用里，这类支架除了减压阀测试工位，也可以直接移植到小型液压阀组的装配台、仪表阀门的耐久性试验架上，只要工件的外轮廓尺寸落在开口净空范围内，不需要额外改装就能直接使用。架体的受力路径非常清晰：工件受到的轴向夹持力直接传递到上下两个安装端面，C型的悬臂段承受弯曲载荷，云图里蓝色低应力区对应架体外侧的富余刚度段，绿黄渐变的高应力区集中在内转角和上下端面的接触位置，建模时特意在螺母和架体的接触面做了贴合面处理，模拟实际装配时的面接触应力，避免点接触带来的局部压溃。安装边界上，架体底部的定位面可以直接固定在测试台的T型槽工作台上，侧向不需要额外支撑，70毫米的总高度不会和上方的打压管路产生干涉，穿装螺杆的伸出长度预留了足够的螺母拧紧空间，即使更换不同厚度的适配垫块，也不需要更换加长螺杆。配套紧固件的螺纹规格和架体安装孔做了间隙配合，既保证穿装顺畅，又不会因为间隙过大导致螺杆受剪，预紧螺母的端面做了防滑齿纹，拧紧后不会因为测试过程中的微振动出现松脱，整套结构没有复杂的异形曲面，加工工艺性好，普通数控铣就能完成架体加工，紧固件全部采用标准件改制，维护替换成本很低，在阀门车间的小批量测试工位里，这类紧凑型C型夹持支架的通用性远高于定制专用夹具，不需要针对每一款阀体重做夹具设计，只要调整预紧扭矩就能适配不同承压等级的减压阀校验需求。
