电子焊接万用原型板多孔结构

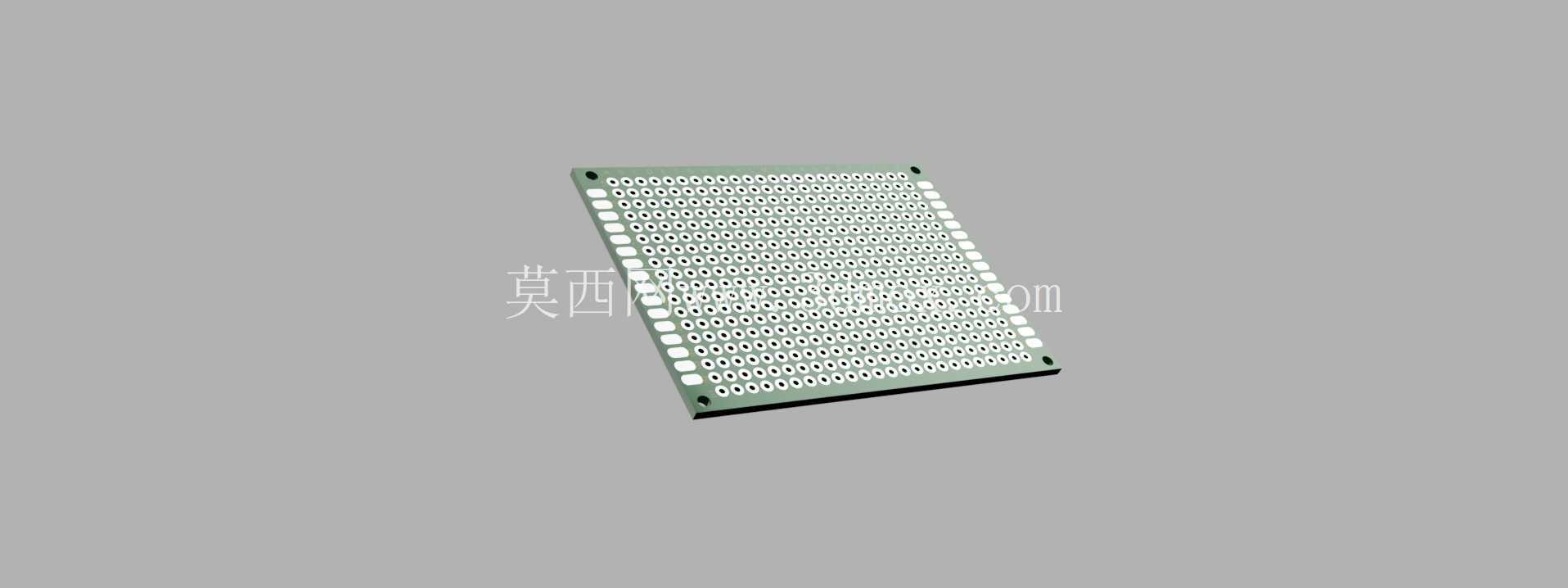

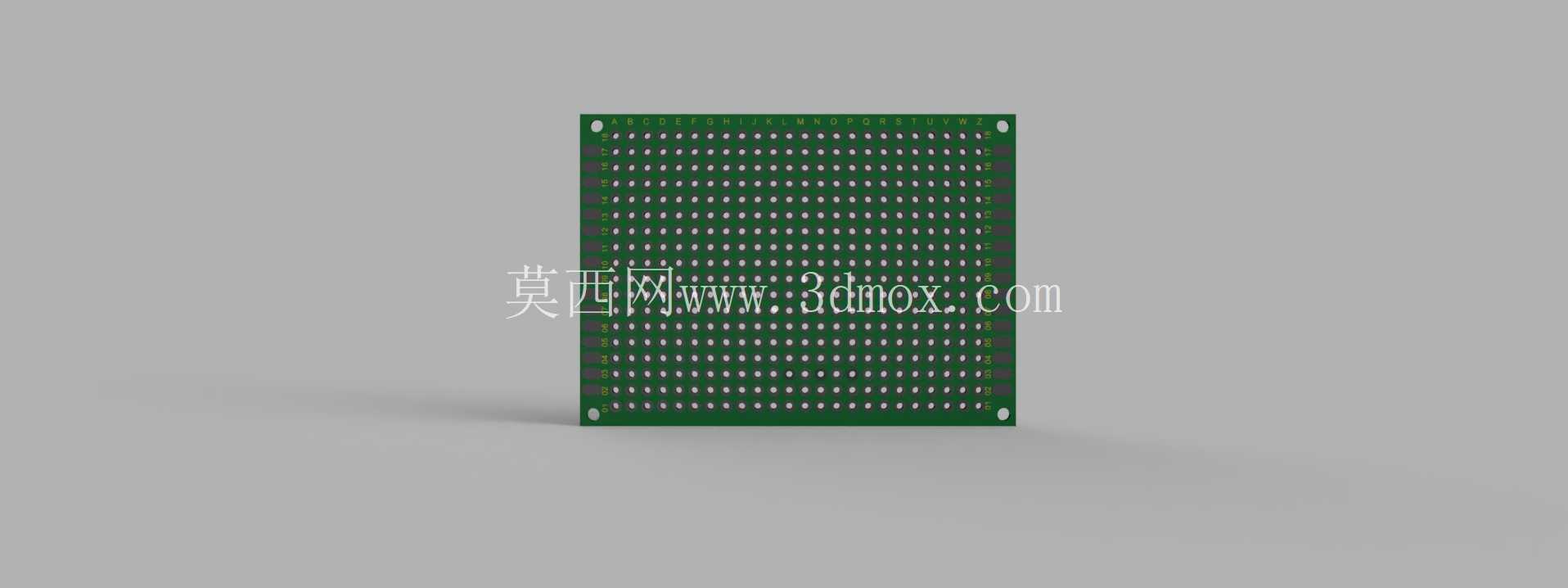

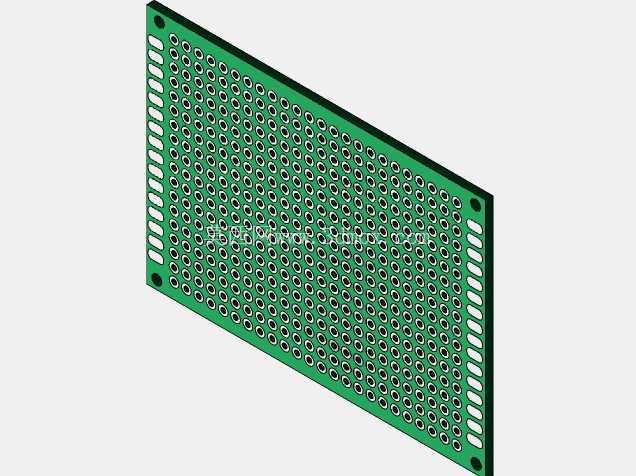

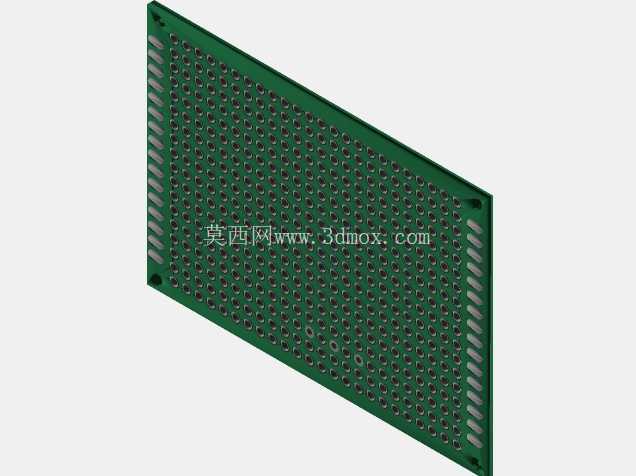

　　电子电路试制环节经常需要一块可自由搭接的载体，这块5厘米乘7厘米的原型板就是面向手工焊接、功能验证和小批量样机搭建的基础件。板面采用规则矩阵孔位，孔阵按20乘18排布，能够在有限面积内提供充足的元件插装位置，适合电阻、电容、二极管、排针、集成电路座以及小型接插件的临时固定与电气连接。板边预留连续孔位，可用于电源母线、信号汇总或外围模块连接；四角设置安装孔，便于在壳体、支架或实验台面上进行螺钉固定，减少焊接后因挪动造成的引脚受力。

　　从结构设计角度看，原型板的核心不在复杂曲面，而在孔位间距、板厚边界、焊盘分布和安装空间的协调。矩阵孔遵循常用电子元件引脚间距，使直插器件能够稳定落入孔内，焊接时焊锡可沿孔壁形成可靠连接。板面四周保留一定边距，既避免元件过于靠近板边造成干涉，也为线束绑扎、标签标识和外壳装配留出操作空间。四角安装孔的位置需要与整体外轮廓同步考虑，若孔距过近边缘，锁紧时容易引起板边应力集中；若孔位过度内缩，则会压缩有效布线区域。该板在二者之间取得平衡，外形紧凑，同时保留明确的固定边界。

　　实际使用中，这类板件常见于教学实验、控制电路验证、传感器信号调理、小型驱动模块搭建以及设备维修替换。工程师在方案初期往往不需要立即投入定制PCB，借助万用原型板可以快速完成器件布局，检查接插件方向、元件高度、焊点可达性和后续维护空间。对于需要频繁改线的测试阶段，规则孔位能够让导线沿短路径连接，降低交叉走线带来的短路风险；对于定型前的结构确认，板件尺寸也可直接放入装配体中评估与外壳、端子、散热片之间的间隙。

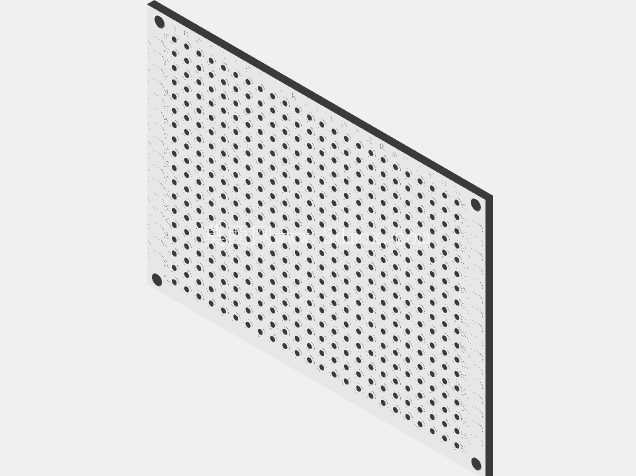

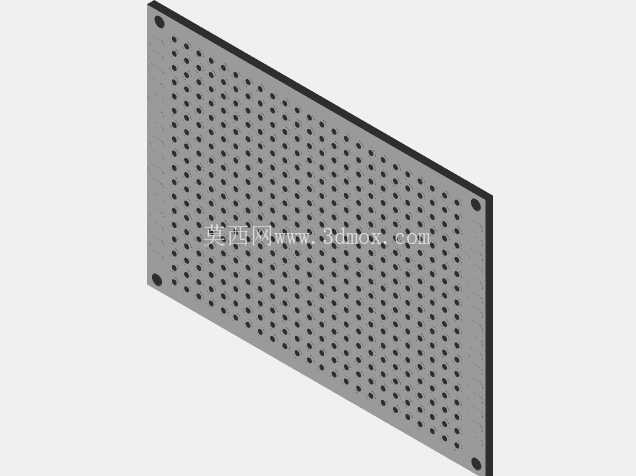

　　三维建模时应重点还原板材厚度、通孔直径、焊盘轮廓、边缘倒角和四角安装孔，不必把外观做得过度装饰，因为后续装配校核关注的是元件占位、孔位对齐和安装干涉。板体平放时占用边界清晰，厚度方向还要为元件引脚弯折、背面焊点凸起和绝缘垫片预留空间。若在整机中竖直安装，则需考虑较高电容或接插件对相邻部件的影响，并通过四角固定孔控制板件晃动。整体结构简单但实用性强，是电子样机开发中连接原理设计与实物验证的重要基础载体。
