模拟电导率检测传感板结构

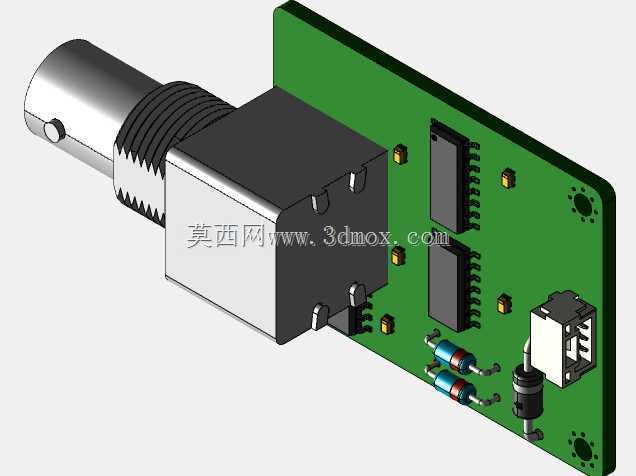

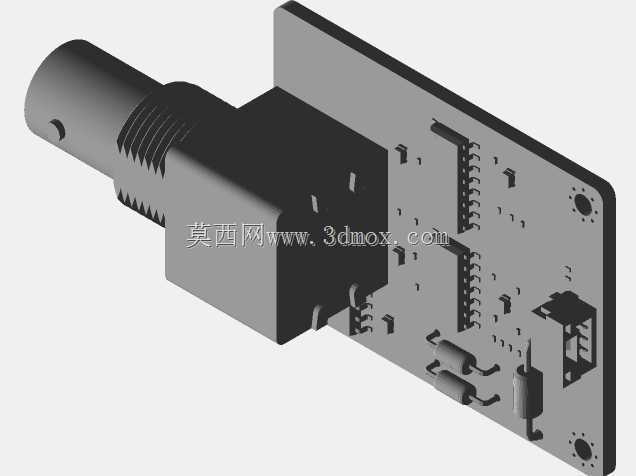

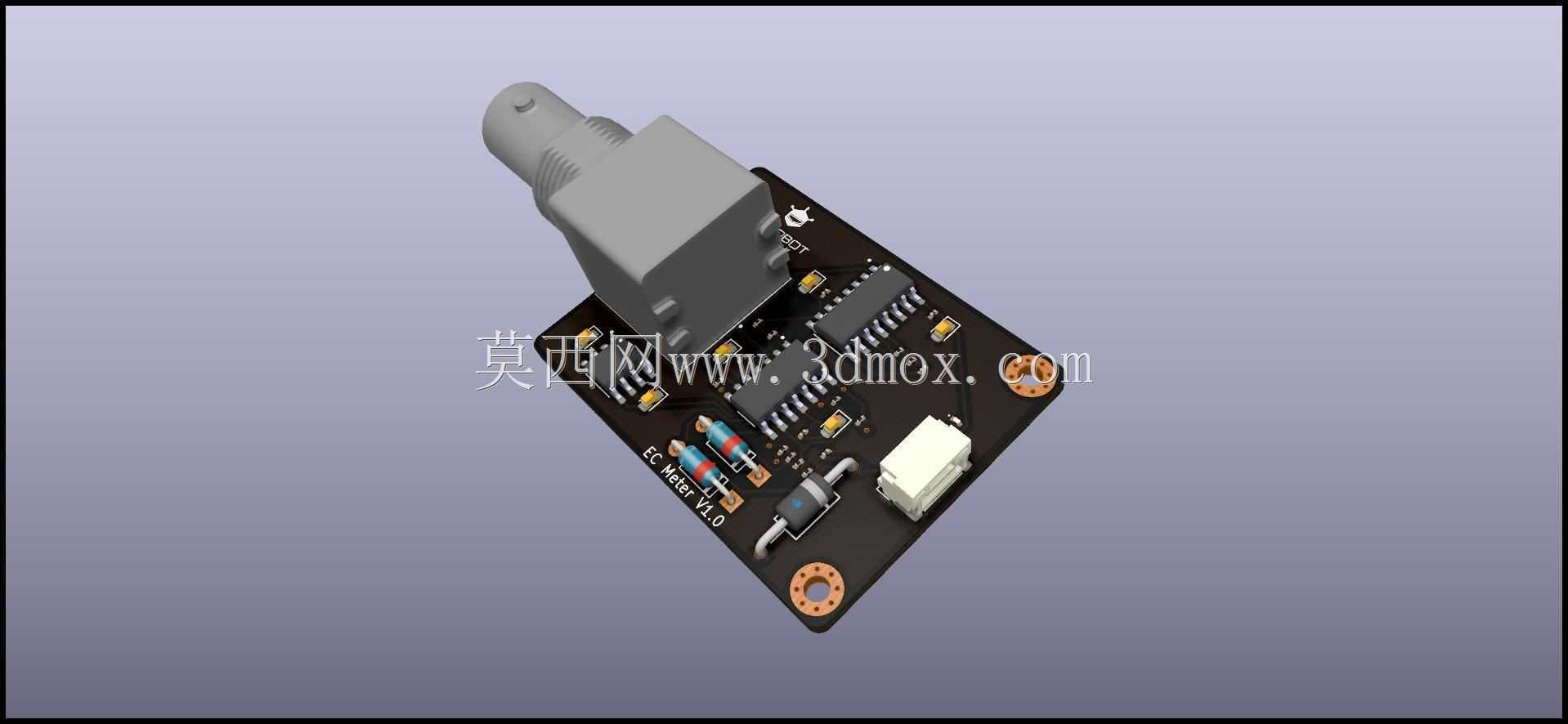

　　该结构围绕水体电导率检测场景展开，主体由信号调理电路板、顶部探头连接座以及外接插接端口组成，适用于水培营养液浓度监测、水族环境检测、实验室水样采集和小型水处理设备的在线测量。电路板采用矩形板卡布局，四个角部设置安装孔，可直接通过螺钉固定在设备面板、支架或实验箱体上；板边预留白色接插件，便于与主控板进行电源和模拟信号连接，减少现场接线时的误插概率。顶部灰色连接件承担探头与电路板之间的机械过渡，其圆柱段带有阶梯外形，能够限制探头插入深度，并在装配时形成稳定的支撑面。探头轴线相对板卡呈斜向布置，这种处理方式便于在狭小设备内部避让管路、线束和外壳壁面，同时让传感端更容易伸入水样通道。板面上电阻、电容、集成电路和接插件按照信号流向分区排布，

　　靠近探头连接位置布置前端元件，靠近板边位置布置输出接口，使模拟信号路径短而清晰。建模时需要重点还原黑色PCB轮廓、铜箔安装孔、白色插座、灰色探头座以及各类贴片元件的高度差，尤其要注意探头座与板卡之间的贴合面和圆柱段的同轴关系。安装边界方面，板卡厚度较薄，四角开孔决定了主要固定尺寸；顶部探头座向上方突出，是整机干涉检查的关键区域；侧边接插件需要预留插拔空间，不能被外壳筋位或相邻模块遮挡。实际使用中，该模块通过测量水溶液导电能力间接反映盐分或营养液浓度，输出模拟电压供控制器采集。结构设计兼顾了裸露板卡的可维护性和探头更换便利性，既可以作为独立检测模块安装，也可以嵌入水肥一体机、水族控制器、水质监测终端等设备。三维装配时应确认探头朝向、接插件方向、安装孔间距及板上最高元件之间的关系，避免后续外壳设计中出现压线、挡孔或探头无法接入水样的问题。
