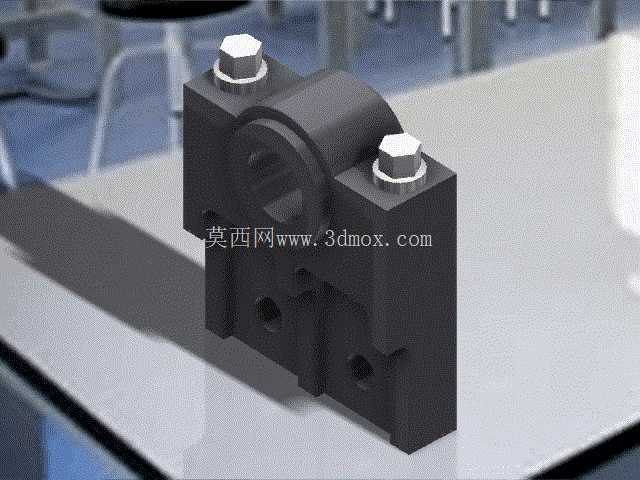

壁挂式对开轴承座支撑装配结构

　　这套壁挂式轴承支承组件多用于车间侧边传动轴、小型输送线端头、阀门执行机构旁的辅助转轴以及试验台架侧壁的轴系固定场景，区别于落地式轴承座，它直接贴合竖直安装面布置，能把轴端载荷直接传导到墙体或设备立板上，省去额外搭建落地支座的空间，在设备侧边空间局促、轴系需要贴近立面排布的工况里十分常用。

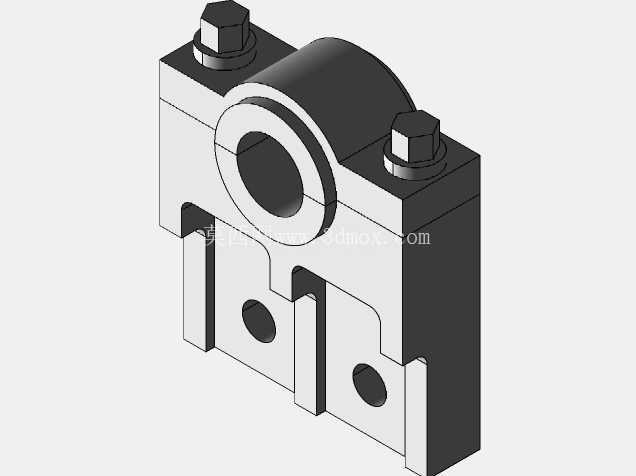

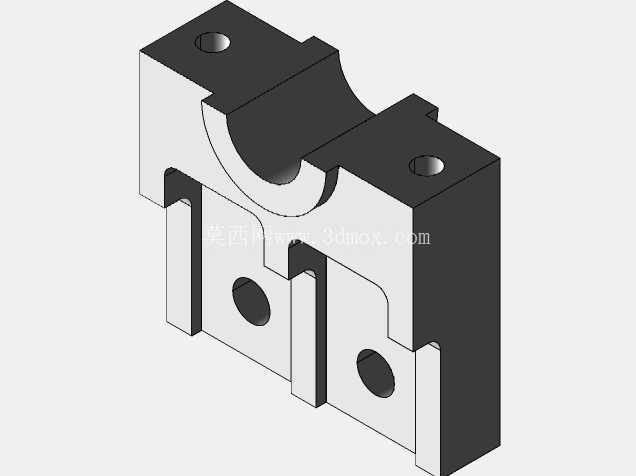

　　从结构功能来看，组件主体为分体对开式轴承座，下半部分与安装底板一体成型，座体底板预留了多个沉头安装孔，可直接穿入膨胀螺栓或者内六角螺钉固定在竖直安装基面；上半部分为可拆卸的轴承压盖，压盖和底座之间通过两根贯穿的高强度六角头螺栓配合六角螺母锁紧，装配时先把带座轴承或者滑动轴瓦放入底座的半圆承孔内，扣合压盖后交替拧紧两侧螺栓，就能把轴承外圈完全约束，既可以限制轴承的径向窜动，也能通过压盖的止口端面挡住轴承外圈侧面，承受一定的轴向载荷。座体侧面额外预留的多个小孔，既可以作为润滑油路的通油孔，也可安装油嘴、限位销或者传感器支架，适配不同使用需求。

　　设计思路上优先考虑了安装维护的便利性：对开结构不需要在装配时从轴的端部整套穿入轴承座，现场检修更换轴承时，只需松开顶部两颗螺母、掀开压盖即可直接取出轴承，不用拆卸轴上的联轴器、带轮等其他零件，大幅缩短停机维护时间。座体整体采用方块式加厚造型，侧壁做了加强过渡圆角，避免螺栓锁紧和轴承受载时在座体转角处出现应力集中；底板和立板的贴合面做了铣平加工，保证安装后轴承孔的轴线水平度，避免轴系运行时出现别劲、轴承偏磨的问题。

　　安装边界方面，座体底板的安装孔间距、整体厚度都按照常规壁挂支承的载荷区间设计，两侧紧固螺栓的伸出高度预留了足够的扳手操作空间，现场使用开口扳手或者套筒都可以顺利完成锁紧作业；轴承承孔的中心高到安装立面的距离经过校核，保证轴系安装后和墙面之间留有足够的间隙，不会出现轴上零件磕碰立面的情况，整体结构紧凑刚性充足，完全满足中小载荷轴系的壁挂支承需求。
