蝶阀配套长轴阀杆传动构件

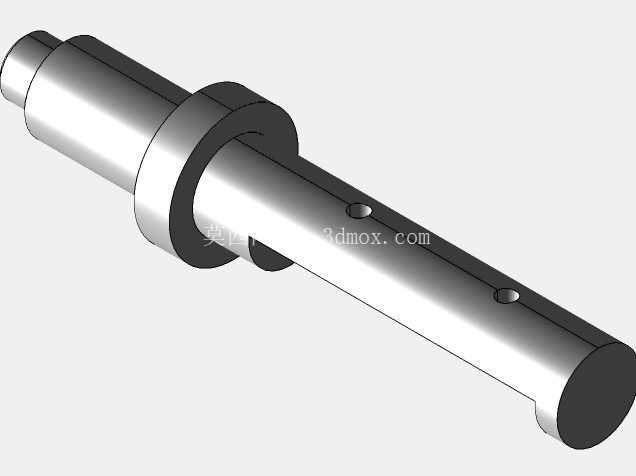

　　该轴类构件是蝶阀启闭动作的核心传动零件，整体采用细长阶梯轴构型，沿轴向依次布置不同直径的配合轴段，中段设置环形凸缘作为轴向定位结构，轴身分布两处径向小孔，用于穿装定位销或紧定螺钉，实现阀杆与蝶板、驱动端连接件的周向扭矩锁定，末端轴段开设扁位结构，可与手柄、蜗轮执行器或气动驱动装置的输出接口配合，传递旋转扭矩，带动阀体内的蝶板完成0至90度回转，实现管路介质的通断与流量调节。

　　从现场安装边界来看，该阀杆总长适配中小口径对夹式蝶阀的阀体穿装空间，各轴段直径分别对应阀体上下轴孔、衬套、蝶板安装孔的配合公差，中段环形凸缘的外径大于轴孔内径，装配时可抵靠阀体内部台阶或轴套端面，限制阀杆轴向窜动，避免启闭过程中阀杆上下移位导致蝶板偏心、密封面贴合不严。轴身径向孔的位置与蝶板、驱动接头上的销孔完全对位，现场装配时打入圆柱销即可完成周向固定，扁位段则可适配标准方头/扁孔驱动接口，无需额外加工转接件，降低现场改装工作量。

　　设计思路上，该阀杆优先保证传动刚性与对中性：细长轴的各段同轴度需控制在合理公差范围内，避免回转时出现卡滞、蝶板摆动偏移；不同轴段的直径差形成阶梯定位，装配时无需反复调整轴向位置即可快速对位；径向销孔采用贯通式设计，既保证销钉受力均匀，也方便后期检修时拆卸销钉、抽出阀杆更换磨损衬套。材质选型通常适配不锈钢或调质碳钢，可满足给排水、暖通、普通工业流体管路的耐腐蚀与强度要求，轴段表面加工粗糙度适配轴套滑动摩擦，减少长期回转的磨损量。

　　在实际管路系统中，这类阀杆隐藏在阀体内部，一端连接蝶板、一端伸出阀体连接驱动部件，操作人员转动手柄或执行器输出扭矩时，阀杆将扭矩均匀传递给蝶板，让蝶板在阀体内绕轴线回转：全开状态下蝶板与管路流向平行，流道通畅阻力极小；全关状态下蝶板垂直于流向，配合阀座密封截断介质；中间开度则可通过改变蝶板角度调节管路流量，广泛应用在水厂输水管道、化工流体输送、暖通空调水循环、市政管网等场景的蝶阀总成中，是蝶阀实现启闭控制不可或缺的受力传动件。建模时完整还原了各阶梯轴段、凸缘、径向销孔、末端扁位的全部结构细节，可直接用于虚拟装配校验、干涉检查与工程出图参考。
