C型螺旋夹紧工装夹具结构设计

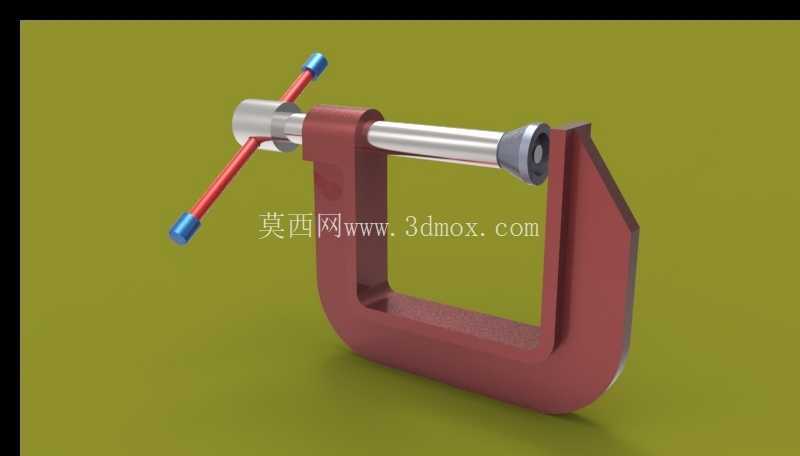

　　这套C型螺旋夹紧机构面向钳工装配、焊接定位、机加工辅助装夹与维修现场的临时固定需求，整体采用开口C形框架搭配梯形丝杆推进的经典布局，在车间小批量作业、工装调试、钣金拼焊、木料粘接以及实验室样件固定场景中使用频率很高。框架部分承担主要抗弯载荷，开口深度决定可容纳工件的最大伸入距离，喉高则限制被夹工件的厚度边界；建模时框架内侧受力面与丝杆轴线需保持垂直关系，否则夹紧过程中会出现偏载、工件滑移甚至压痕不均的问题。C形臂的截面采用渐变厚设计，靠近丝杆支座与底部承压台的位置应力集中明显，圆角过渡不能省略，实际出图时还要结合铸造或焊接工艺补拔模斜度、加工余量与焊缝空间。

　　丝杆组件是整套夹具的功能核心，前端压盘与螺杆之间保留相对转动关系，夹紧时压盘贴住工件表面而螺杆持续旋进，避免工件被扭转擦伤。螺杆尾部横穿加力杆，利用力臂放大手动扭矩，操作人员不需要额外扳手即可获得可观的轴向压紧力；加力杆两端做膨大端头，防止施力时滑脱。压盘端面可加工浅纹或加装可换垫片，针对粗糙毛坯、精加工面、软质铝材等不同接触面切换硬度，兼顾夹持可靠性与表面保护。

　　从装配关系看，丝杆与C形臂上部螺纹支座形成螺旋副，行程范围由开口高度与压盘初始位置共同决定；模型中螺杆、压盘、销轴、加力杆均按独立零件搭建，方便后续工程图拆分、干涉检查与受力校核。底部固定承压面与活动压盘应尽量同轴对正，夹持长条形工件时还要关注压点是否落在框架刚性区域内，超出喉深范围会使C形臂承受额外弯矩。

　　三维结构搭建时，螺纹可按真实牙型或简化示意两种方式处理：用于展示运动原理时保留梯形牙型有助于理解自锁特性，用于大装配则采用装饰螺纹以控制模型量。框架外侧的曲面过渡、内腔清根、压盘旋转间隙以及加力杆穿装孔都需要明确尺寸链。选型层面，这类夹具不依赖气源、电源与液压站，单人即可快速就位，适合作为焊接工作台、钻床旁、装配线边和维修工位的通用夹紧单元；若用于频繁重复夹紧，可在压盘侧增加快速退刀结构或替换为滚珠丝杆，但普通手动场景下梯形螺纹的自锁能力更能保证夹紧后不松脱。
