立式回转工装刀具夹持支撑座

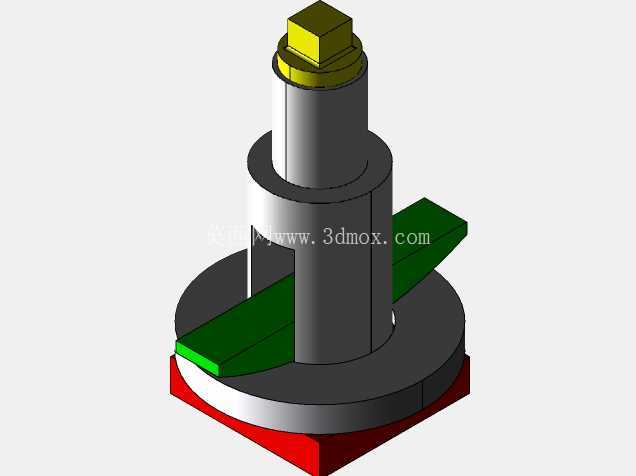

　　这套立式回转工装夹持支撑结构，主要面向机加工工位的刀具装夹、工位辅件定位以及小型工装快换场景，在立式加工中心旁的刀具预调台、钳工工位的工装存放架、检测工位的量具固定座上都能见到同类结构的应用逻辑。整套结构以底部带安装法兰的圆盘基座作为承载基础，基座底面预留了平齐安装面，边缘的红色凸台为定位止口结构，安装时可直接嵌入工作台面的定位槽内，限制整体径向窜动，基座法兰盘上可沿周向布置紧固螺栓，将整个组件锁固在工作台或者工装架面板上，安装边界以底部圆盘外径为最大径向尺寸，轴向高度从基座底面到顶部方头端面为整体总高，周边预留的操作间隙只需满足侧向绿色托板的抽拉行程即可，不需要额外占用过大的工位空间。

　　中部的立式圆柱主体是核心承载轴段，轴身采用阶梯变径设计，下段大直径轴段与基座中心孔过盈配合或者通过止口定位锁紧，保证轴体与基座的同轴度，上段小直径轴段用于套装配套的刀具套、定位环或者待装夹的工装辅件，轴肩位置可承受轴向载荷，避免装配件下滑。顶部的黄色方头结构是扭矩输入接口，采用四方棱柱造型，可配套扳手或者回转驱动装置，转动方头即可带动内部的锁紧芯轴动作，实现对穿入中心孔刀具或者工装杆的夹紧与松开，方头下方的黄色环形压盖为锁紧螺母的防护结构，既可以遮挡内部锁紧机构的缝隙，避免切削碎屑、粉尘进入配合面，也能作为轴向限位面，限制顶部锁紧件的脱出位置。

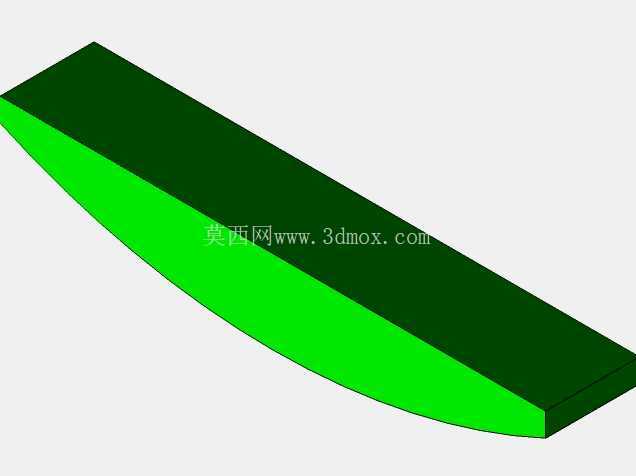

　　侧向伸出的两块绿色平板构件为刀具承托翼板，板体采用平直厚板结构，表面做耐磨处理，当长柄刀具、钻头、铰刀从工装架上取放时，可临时搭放在翼板上，避免刀具刃口直接磕碰工作台面，翼板与中心立柱采用插槽式连接，可根据存放刀具的长度调整伸出长度，不用时也可向内收拢，减少外伸占用空间。整套结构的设计思路优先兼顾装夹可靠性与工位操作便利性，所有配合面均采用回转体同轴布局，保证锁紧时刀具的中心与立柱轴线重合，减少预调时的同轴度误差，外部没有复杂的凸出管线或者易脱落小零件，在车间多粉尘、多切削液飞溅的环境下也能稳定使用，日常维护只需定期擦拭立柱配合面、在锁紧螺纹段加注润滑脂即可，不需要复杂的拆解保养。
