G型重型C形夹钳工装夹具结构设计

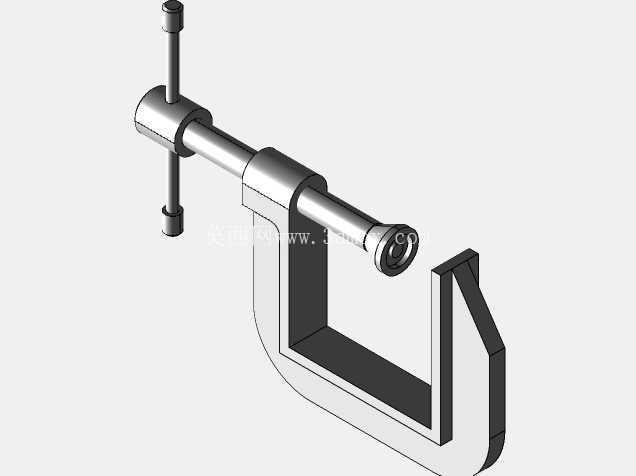

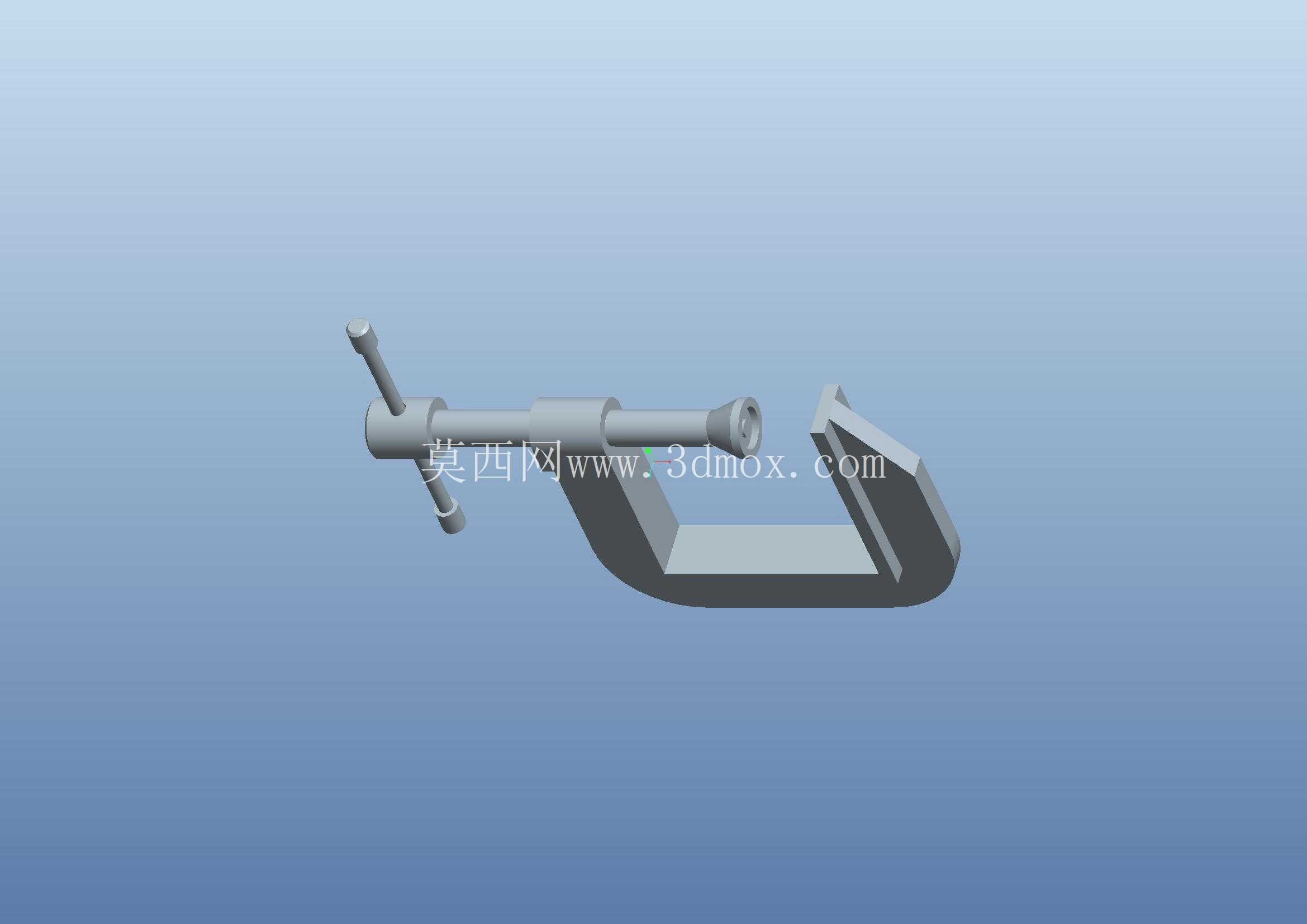

　　这套G形夹（也常被车间称作C字夹、G字夹）属于钳工装配、焊接组对、木工胶合与机加工临时装夹场景里使用频率极高的手动夹紧工装，整体由C形铸钢/锻钢框架、梯形传动丝杆、T形转动手柄、活动压头、固定砧座以及端部防松挡片几部分构成，建模时按照真实量具测绘比例还原，框架开口深度、喉深与丝杆有效行程之间的匹配关系完全参照市面主流重型规格设定，能够直观反映夹钳在最大开口与最小闭合两种极限位置下的运动包络。

　　从实际用途来看，这类夹钳最常见的工况是：钣金拼焊时把两块待焊钢板压贴在焊接平台靠山边上，控制焊接错边量；木工涂胶拼接时沿拼缝多点均布施压，让胶层在固化期内保持稳定预紧；机修现场把轴套、垫片、小型工件压装到位，或者在钻床、台钻上替代平口钳完成异形件的侧向压紧。它的优势在于不依赖气源、电源，单手即可完成预紧，T形手柄穿在丝杆尾端的横孔里，需要大夹紧力时可以双手扳动或者套加力杆，梯形螺纹具备良好的自锁性能，夹紧后即便受到振动载荷也不会自行松退。

　　结构设计上，C形框架是整个夹具的承载核心，截面从开口端向背部圆弧过渡区逐渐加高，这种变截面思路对应了悬臂梁受力分布——靠近固定砧座处弯矩最大，框架背部采用大圆角过渡以避免应力集中，建模时特意保留了框架内侧的拔模斜度与背部加强凸台，符合铸造或模锻工艺的出模要求。丝杆采用Tr型梯形螺纹，相比普通三角螺纹，牙型角小、传动效率高、耐磨性更好，适合反复施加轴向夹紧力；丝杆前端的活动压头与丝杆之间采用小间隙球面或台阶配合，压头可相对丝杆小幅浮动，压紧粗糙表面时能自动贴合工件，避免点接触压伤已加工面。固定砧座与活动压头的压紧面通常做滚花或平面淬火处理，增加摩擦系数的同时提高耐磨寿命。

　　安装边界方面，布置工装时需要重点核对三个尺寸：一是最大开口量，决定可夹持工件的总厚度；二是喉深，即丝杆轴线到框架背部内侧的距离，决定夹钳能够伸入工件边缘的深度，对于宽幅板件的边缘压紧尤为关键；三是框架背部外轮廓高度与丝杆伸出后的总长度，这关系到在夹具库、工具墙收纳以及在狭小机箱内部操作时是否会与周边结构发生干涉。丝杆旋至最大伸出位置时，尾端手柄回转半径需要预留操作空间，避免手柄转动时磕碰工作台面。

　　建模过程中对丝杆行程做了运动校核：当手柄旋转一圈，丝杆轴向前进一个导程，活动压头从完全退回到完全顶紧的全过程中，压头端面始终与固定砧座保持平行趋势，框架在额定夹紧力下的弹性变形趋势也通过C形臂的截面变化得到控制。整套模型把夹紧机构的传力路径——手柄扭矩→丝杆螺旋副→轴向顶紧力→压头→工件→砧座→框架闭合回路——完整呈现出来，对于理解手动螺旋夹紧器的力流走向、以及在非标工装里借鉴这种C形开口夹紧思路设计快速压具，都有直接参考价值。
