抗振减压阀门安装支座总成结构

　　这套抗振装配结构面向管路系统中减压阀的固定与隔振需求，常见于工业流体管线、设备液压气路以及需要抑制振动传递的安装工位。现场管路在压力波动、介质脉动或周边设备运行时，阀件本体容易承受附加载荷，若直接刚性固定，长期交变应力可能作用在阀体接口、连接螺纹和相邻管段上。该结构通过独立支座承托阀件，把安装力从阀体薄弱部位转移到支架本体，使阀件在工作中保持稳定姿态，同时减少外部振动向阀组的传递。

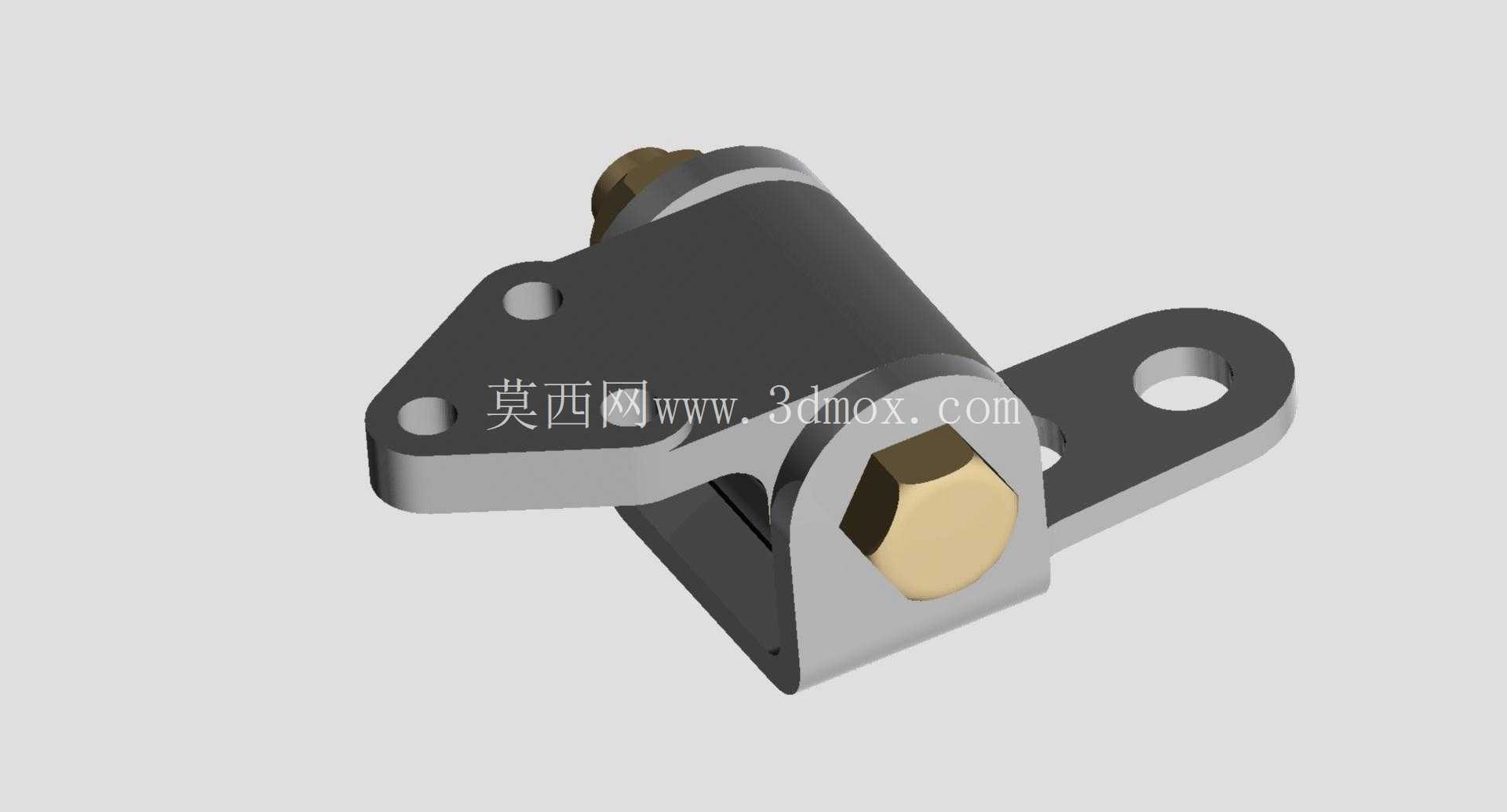

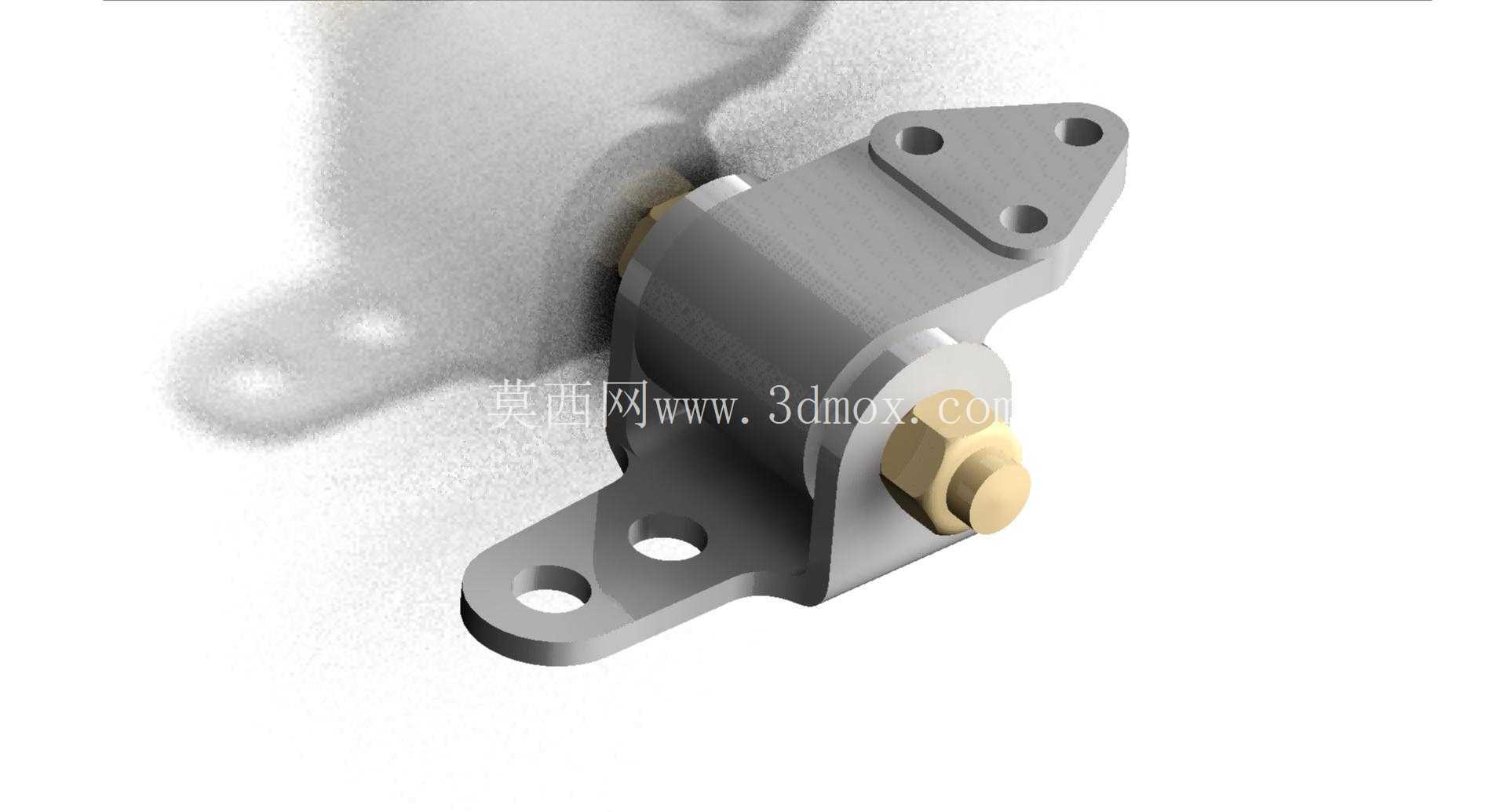

　　从结构组成看，模型包含两侧带安装孔的折弯承托板、中部包覆或贴合阀体外圆的支撑体，以及端部锁紧件。下部支架伸出两个通孔耳板，上部三角状连接板也布置三个安装孔，这种多孔位布局不是单纯为了外观，而是为了适配不同安装面：下方耳板可固定在基座、机架面板或管廊支架上，上方连接板可对接周边设备预留孔位，形成多点约束。多点固定时需要注意孔位同轴度和安装面平面度，若支架底面与贴合面存在间隙，强行拧紧紧固件会使支架产生预变形，反而把额外应力传给阀件。

　　中部支撑体围绕阀件主体形成半包围承托，接触区域尽量靠近阀件质量中心，可降低悬臂效应。端部采用螺母类锁紧件，将阀件与支架轴向定位，锁紧后既限制阀件相对支座转动，也避免管路插拔或振动过程中出现窜动。设计这类支座时，不能只考虑静态承重，还要核对阀件外径、支撑宽度和锁紧行程：支撑面包覆过少会导致局部压强大，包覆过多则可能干涉阀体上的调节部位、铭牌区域或接头操作空间。

　　外形边界方面，支架下部耳板向两侧展开，决定了底部安装所需的最小平面范围；上部三角板向上延伸，其孔距决定与上方连接件的匹配关系；端部锁紧件向外突出，装配时需预留扳手操作空间。三维建模过程中，应把安装孔中心距、板厚、支撑体高度、锁紧件外径和阀件轴线高度作为关键尺寸管理。尤其阀件轴线到安装底面的高度，会直接影响进出口管路对接位置，一旦偏差过大，管路会产生强制装配应力。

　　在实际选型或改型时，可先根据阀件重量、管路口径和振动频率确定支架板厚与孔位数量，再依据安装空间决定耳板展开角度。若现场振动较强，可在支架与基础之间增加隔振垫，但此时紧固件应设置防松结构，并复核隔振垫压缩后轴线高度变化。对于需要频繁检修减压阀的工位，支架锁紧方式应兼顾可靠固定与拆装便利，避免为了追求约束刚度而把阀件完全封死。整体结构体现的是管路附件安装中常见的设计思路：用支架承担安装和振动载荷，用定位面保证阀件姿态，用多孔耳板适应复杂设备边界，从而让减压阀在长期运行中保持接口稳定和维护可达。
