管路进料端止回阀阀体结构设计

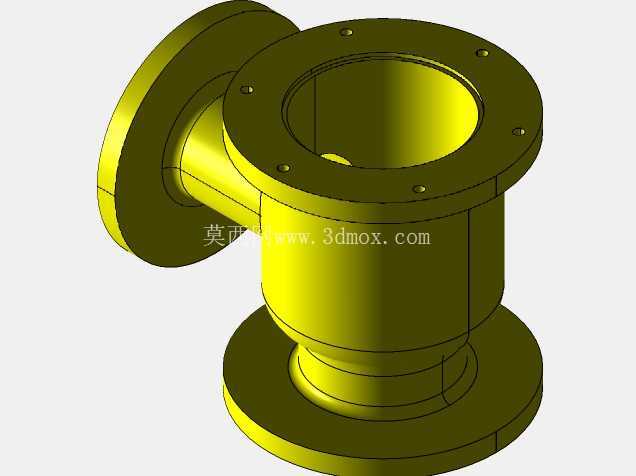

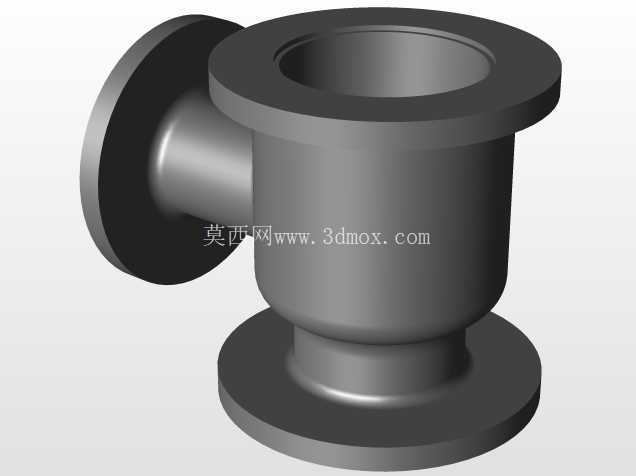

　　该阀体结构多用于流体输送管路的进料端，依靠介质自身流向实现单向导通，避免管路停机或者压力波动时介质反向回流，在化工配料、液压供油、水处理加药以及小型气动输送回路里都能见到同构型零件。实际选型时，这类止回件通常布置在泵出口、储罐进料口或者支路汇入主管的位置，反向工况下内部启闭件会快速贴合密封面，把倒流路径截断，以此保护上游泵体、流量计与计量元件不会受到反向水锤冲击。

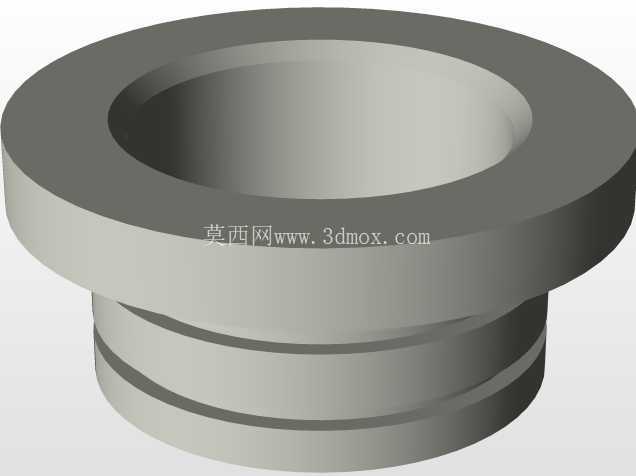

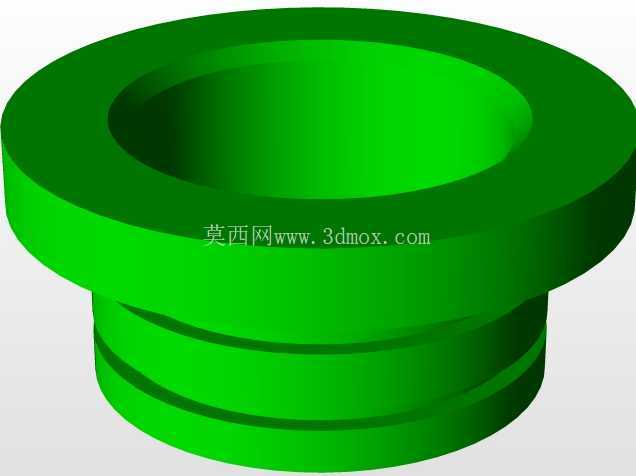

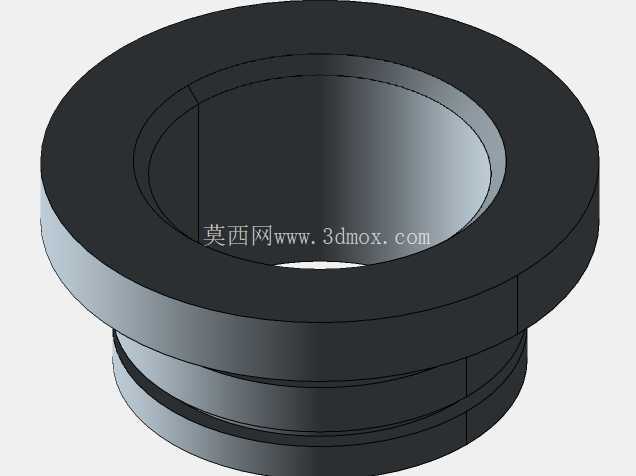

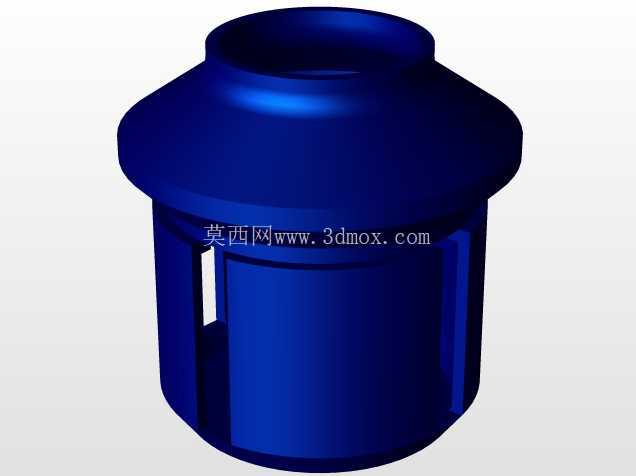

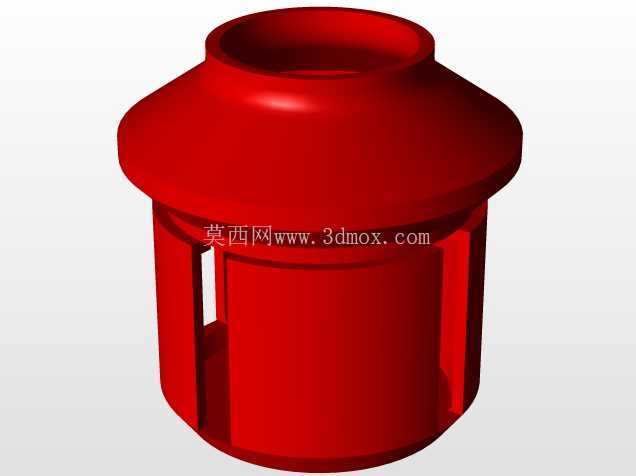

　　从结构外形看，零件上端为大直径环形法兰边，法兰端面预留平整贴合面，安装时可直接压接在管路配对法兰或者设备腔体接口之间，依靠周向压紧力形成端面密封；下端为带多道环槽的圆柱插接段，环槽可嵌入O形圈或者挡圈，既可以在插入式安装时实现径向密封，也能对阀体轴向位置做限位，避免受压后出现窜动。中心为贯通式流道，入口侧做了圆滑过渡，流道内壁没有突兀台阶，介质正向通过时局部压损更小，也不容易在拐角处积存物料。

　　建模过程中先按管路通径确定内孔基准，再围绕密封面位置拆分上下两段结构：上端法兰厚度需要承受螺栓压紧力与管路轴向拉力，壁厚取值要兼顾法兰面变形量；下端插接段外径与配合孔按间隙配合设计，环槽宽度、深度按照选用密封圈的标准截面尺寸预留，保证装配后密封圈有合理压缩量。法兰与圆柱段交接处设置过渡圆角，降低应力集中，长期受脉动压力作用时不易在根部产生裂纹。

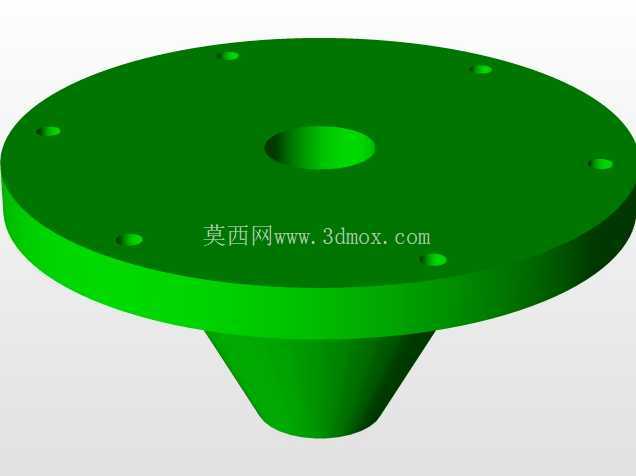

　　安装边界方面，上端法兰外圆决定了所需安装空间，配对法兰的螺栓孔分布圆需要大于法兰外径，周边留出扳手操作空间；下端插入长度要匹配设备接口的沉孔深度，插入后端面不能与腔体内其他运动部件发生干涉。流道中心线需与管路轴线保持同轴，偏心安装会导致密封面偏磨，缩短止回阀使用寿命。针对含颗粒物料工况，还可在流道入口处加大圆角、降低表面粗糙度，减少颗粒卡滞在密封副之间的概率，保证单向截止动作稳定可靠。
