减压阀配套活塞式阀芯密封承压构件

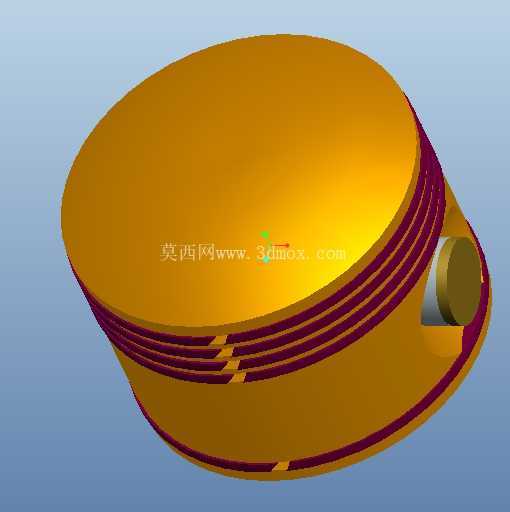

　　该构件属于减压阀内部的核心运动承压零件，在管路压力调节回路中承担介质压力感知、阀口开度随动调整与轴向滑动导向的作用。零件整体呈短圆柱盘状结构，外圆面加工有多道平行环形凹槽，槽内可嵌入弹性密封环，在阀腔内壁与活塞外圆之间形成多级阻隔，既减少高压介质沿滑动配合面的窜漏，也能在活塞往复移动时保持阻尼均匀，避免压力调节过程中出现突跳、振荡。活塞侧部设置横向销孔，用于穿装销轴与阀杆或联动构件连接，将膜片、弹簧调节端的作用力传递至阀瓣部位，实现出口压力偏离设定值时的自动补偿动作。

　　从现场装配边界来看，活塞外径需与阀体内腔导向段保持精密间隙配合，间隙过大会造成密封失效、压力波动，间隙过小则易在介质含杂质、温度升高引发热膨胀时出现卡滞。端面采用平整承压面设计，可均匀承受阀腔内介质轴向推力，多道环槽的槽宽、槽深与槽间肋条厚度经过匹配，在保证密封环安装空间的同时保留足够的结构刚度，承受公称压力下的反复载荷不会产生塑性变形。侧部销孔的轴线与活塞轴心线垂直相交，孔位同轴度直接影响阀杆传力的对中性，建模时需重点管控销孔中心高、孔壁与端面的垂直度，避免装配后阀杆受偏载引发局部磨损。

　　在流体控制系统的实际工况中，这类活塞广泛应用于蒸汽、压缩空气、工业水系统的减压阀组，相比薄膜式感压元件，活塞式结构耐受更高温度与压力，抗介质冲刷能力更强，适合工况波动较大的工业主管路。设计过程中需结合阀腔通径、弹簧刚度与设定压力区间核算活塞有效承压面积，使介质作用力与弹簧预紧力形成稳定平衡；外圆环槽的数量依据密封等级与行程长度确定，多级密封可逐级分摊压差，降低单道密封环的载荷。建模时完整还原了环槽过渡圆角、销孔倒角与端面轮廓，可直接用于装配干涉检查、密封件选型校核以及机加工工艺编制，也能作为阀门维修测绘、备件国产化重构的参考依据，帮助结构设计者快速验证活塞在阀腔内的行程极限、联动间隙与密封布局合理性。
