紧凑型节能灯内置螺旋支撑托盘结构

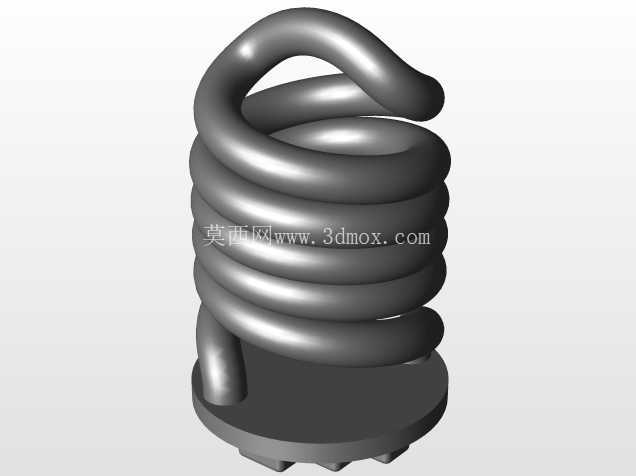

　　这套螺旋支撑托盘结构主要面向紧凑型荧光灯与小型照明光源的内部装配场景，在整灯组装工序里承担灯管定位、端部承托与装配基准的作用。日常产线装配时，玻璃螺旋灯管属于薄壁易碎件，手工对位很容易出现管体偏移、端部受力不均的问题，该托盘通过底部圆形承托面与螺旋绕制的弹性限位结构配合，把灯管下端的安装边界完全约束住，既避免玻璃件直接磕碰工装，也能让后续接线、封胶工序的定位重复精度保持稳定。

　　从结构设计思路来看，主体采用连续圆截面线材绕制而成，下段多圈螺旋段沿着灯管外轮廓的螺旋走向排布，圈与圈之间的间距匹配灯管玻璃管的外径，装配时灯管顺着螺旋导向旋入即可，不需要额外卡扣或者紧固件。螺旋段上端延伸出弯折的挂钩形态，可卡在灯座塑料壳体的预留卡槽内，下端线材直接贴合底部圆形托盘盘面，盘面作为整组部件的安装基准面，和灯壳内腔底面完全贴合，不会出现装配后翘动的情况。

　　实际选型建模时需要先锁定几个核心边界尺寸：底部托盘的外径要小于灯壳内腔的最大内径，预留0.3到0.5毫米的装配间隙，避免封壳时出现干涉；螺旋段的总高度要和灯管螺旋部分的有效长度匹配，上端挂钩的弯折高度不能超出灯壳上部的限位槽深度，否则整灯总装后上端会出现凸起；线材的截面直径需要结合灯管重量选取，既要保证螺旋段有足够的支撑刚度，承托玻璃灯管时不出现永久变形，也要保留适度弹性，装配时可以小幅扩张适配灯管的尺寸公差，抵消玻璃件烧制过程中产生的轮廓偏差。

　　在不同照明设备的适配场景里，该结构也可以根据灯管功率调整参数：小功率灯管重量轻，可适当减小线材直径、缩减螺旋圈数，控制整体占用空间；大功率灯管长度更长、重量更大，则增加螺旋有效圈数，扩大底部托盘的承托面积，同时把上端挂钩的弯折段加长，提升和灯壳卡槽的咬合长度，避免运输振动过程中灯管窜动。建模过程中螺旋扫掠路径需要和灯管的螺旋导程保持一致，路径拐点处做圆角过渡，避免线材出现应力集中，底部托盘和线材下端的衔接位置做贴合处理，保证两者装配后无相对位移，整套结构不需要额外加工复杂模具，用常规弹性线材弯折配合冲压托盘即可完成生产，装配工序简单，也能很好适配自动化产线的自动上料与自动旋入装配流程，在小型节能照明产品的批量生产中能有效降低玻璃件的装配破损率。
