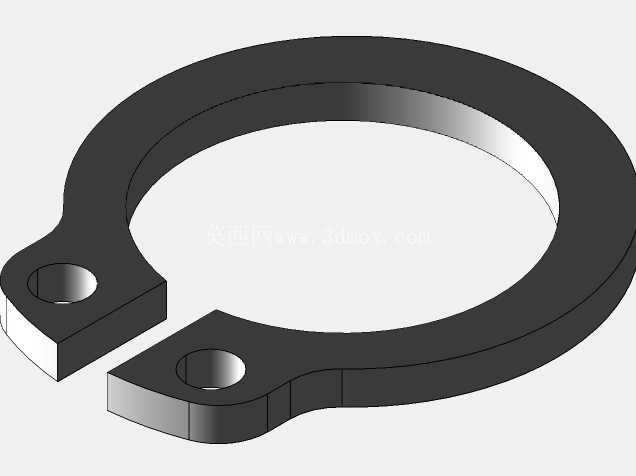

DIN471标准轴用开口弹性挡圈结构

　　在各类旋转轴系、传动组件的装配场景中，轴用弹性挡圈是应用频次极高的轴向限位零件，这款符合DIN471标准的轴用挡圈，主要适配对应公称直径的圆柱轴类零件，承担轴上零件的轴向定位作用，避免轴承、齿轮、套筒等装配件在设备运行过程中出现轴向窜动，保障传动链路的位置精度与运行稳定性。从结构设计来看，该挡圈采用开口式C型环结构，环体两端设置有专门的装夹工艺孔，安装时可使用卡簧钳插入两个工艺孔，施力撑开挡圈开口，待挡圈内径扩张至略大于轴径后，即可顺利卡入轴上预先加工的对应挡圈槽内，撤去装夹力后挡圈依靠自身弹性形变产生的抱紧力贴合在挡圈槽侧壁，完成固定。

　　设计过程中需要严格匹配轴径与挡圈槽的尺寸边界：挡圈的自由状态内径略小于对应轴的挡圈槽底径，确保卡入后有足够的抱紧力不会松脱；挡圈的厚度需与挡圈槽的宽度适配，避免装配后出现轴向间隙导致限位失效；挡圈的外径尺寸需要控制在合理范围，既要保证挡圈突出轴面的高度足够挡住被限位零件的内圈端面，又要避免外径过大与周边相邻零件发生运动干涉。这类挡圈广泛应用在减速机、阀门、泵类、机床传动箱、各类自动化输送设备的轴系结构中，相比轴肩、圆螺母等其他轴向限位方式，弹性挡圈占用的轴向安装空间极小，不需要在轴端加工螺纹或者预留大尺寸轴肩位置，能够有效缩减轴系的整体轴向尺寸，让设备结构更加紧凑，同时装拆操作简便，不需要复杂的专用工装，日常设备维护时的零件更换效率更高。

　　在建模过程中，需要重点还原挡圈的截面倒角、工艺孔的位置精度、开口处的过渡圆角细节，这些细节直接影响挡圈的应力分布——挡圈在装夹撑开时开口处是应力集中区域，合理的过渡圆角设计能够避免挡圈在反复装拆或者承受轴向冲击载荷时出现断裂失效，同时环体的截面尺寸需要符合标准中的力学性能要求，保证挡圈在额定载荷下不会出现永久形变，维持长期使用的限位可靠性。实际选型应用时，还需要结合轴的工作转速、承受的轴向冲击载荷大小、工作环境的腐蚀情况选择对应材质与表面处理的挡圈，常规工况下采用弹簧钢制作并做发黑处理即可满足需求，在腐蚀环境中则需要选用不锈钢材质的同规格挡圈，避免锈蚀导致弹性失效。
