法兰式三通管路转接接头结构

　　这类三法兰三通接头多用于流体管路的分流与合流工位，在化工给排水、工业循环水、低压蒸汽输送以及减压阀组配套管路里十分常见。现场布设管道时，往往需要在一条直通管路上引出侧向支路，或者把两路介质汇入同一主管，普通直通管件无法完成三路连通，该结构通过三个正交布置的通腔实现介质在三个方向间的转向与分配。

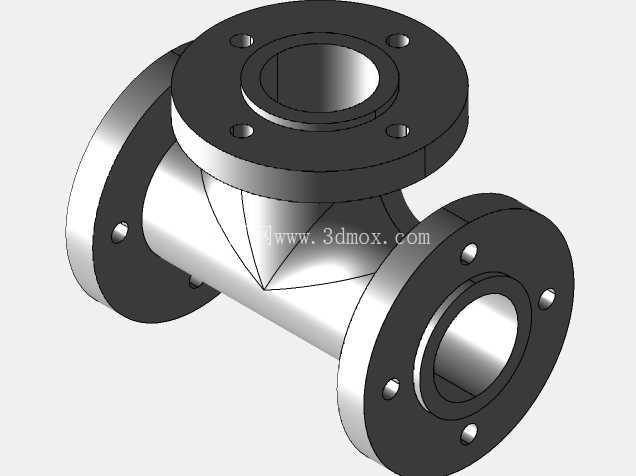

　　从结构设计思路来看，三个接口全部采用标准法兰对接形式，法兰盘上沿圆周均匀布置螺栓过孔，安装时配合密封垫片，穿入螺栓螺母压紧即可完成管路固定，相比螺纹连接，法兰对接更适配中大口径管路，承压能力更强，后期拆装检修也无需转动整段管道，维护便利性更好。建模过程中优先保证三个法兰端面的同轴度与垂直度：左右直通两端法兰轴线保持共线，顶部侧向法兰轴线与直通轴线垂直相交，三条流道在壳体内部交汇，交汇处做圆滑过渡处理，避免介质流经转角时出现陡变截面，减少局部涡流与压损，也降低流体冲刷造成的内壁磨损。

　　外形尺寸方面，三个法兰盘外径、厚度以及螺栓孔中心圆直径均参照对应公称压力的管路法兰规范设定，螺栓孔数量与孔径匹配常用法兰紧固件规格，安装边界上要预留法兰周向的扳手操作空间，侧向法兰上方也要留出螺栓穿装与垫片更换的操作距离，避免和周边管线、支架发生干涉。壳体主体采用等壁厚回转与相交实体组合构建，内壁流道孔径保持一致，外壁在三路交汇位置做加厚补强，抵消三通部位因结构不连续产生的应力集中，承压工况下不易在相贯线位置出现开裂。

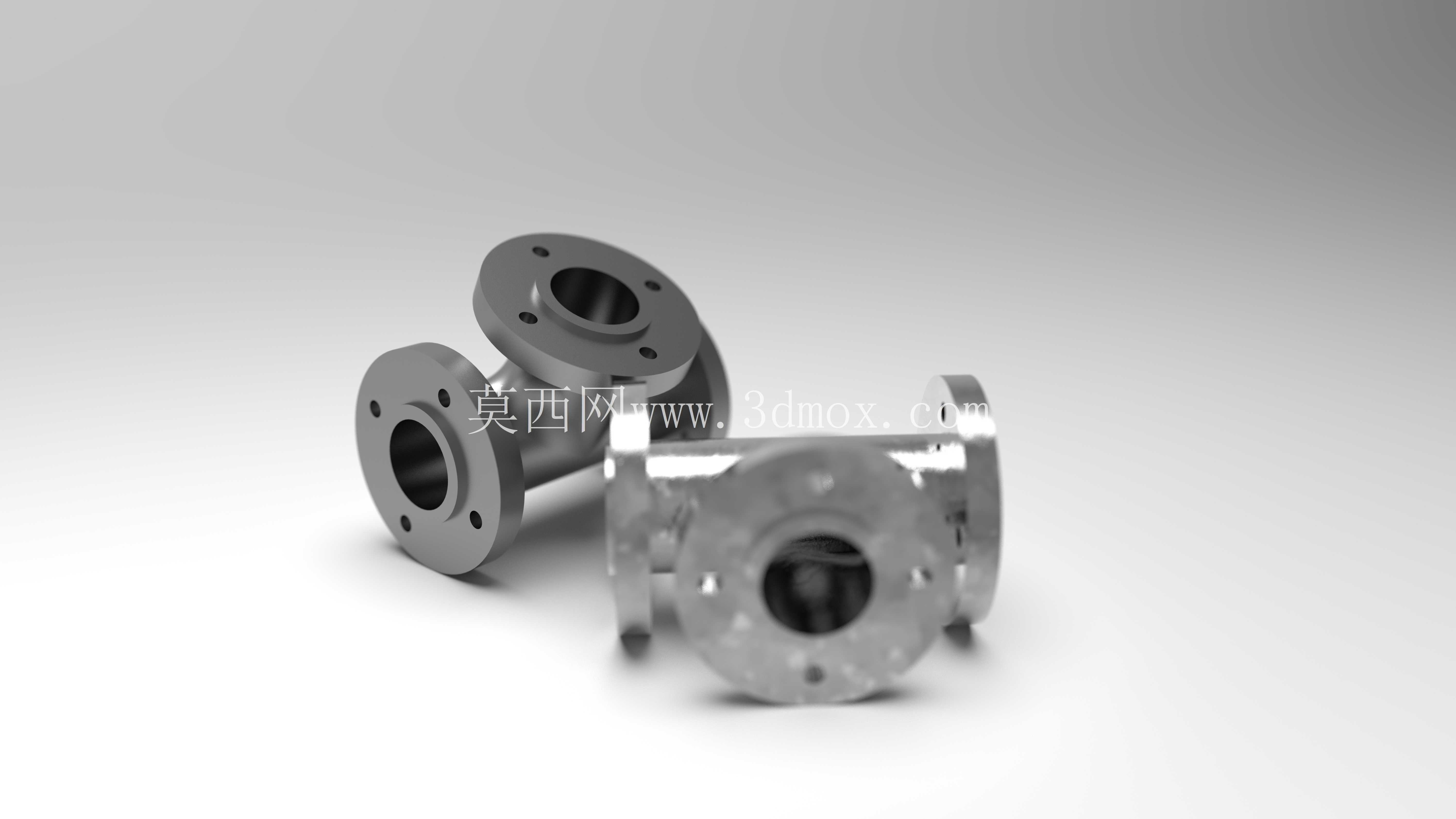

　　实际选型配套时，该接头可直接对接减压阀进出口管路，在阀组旁接压力表、旁路泄放或者支路分流管线，法兰端面的密封面形式可根据介质特性选用突面或者全平面，搭配非金属垫片就能满足常规水、油、低压气体的密封要求。三维建模阶段把法兰螺栓孔位置、流道内径、接口中心距等关键装配尺寸完整还原，结构工程师可以直接将其导入管路装配体，校验管线走向、法兰对接间隙以及周边设备的安装空间，提前排查管路碰撞问题，也能以此为基础派生不同公称通径、不同压力等级的系列化三通接头变体，缩短阀组配套管件的设计周期。
