运动器材类网球拍结构三维数模

在体育器材结构设计领域，网球拍的三维建模需要兼顾力学性能与人体工学的双重要求，本次构建的网球拍三维数模完整还原了成品拍的全结构细节，可直接用于结构验证、工艺拆解、教学演示等多个场景。从实际应用场景来看，该模型可覆盖体育用品研发阶段的结构校核、职业运动装备定制的参数调整、高校机械设计专业的曲面建模教学案例、运动器材生产环节的工装夹具设计参考等多个方向，不同于简化的外观概念模型，该数模对各部件的衔接结构做了完整还原，能够支撑装配干涉检查、受力仿真前处理等工程类操作。

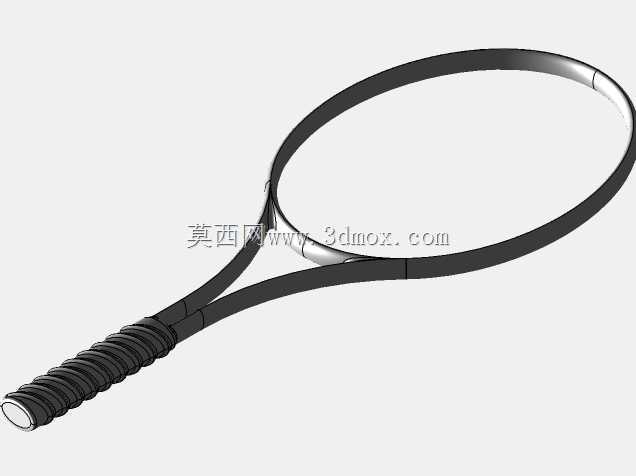

从产品功能特性来看，模型完整呈现了网球拍的三大核心结构段：拍框部分采用闭环椭圆曲面结构，拍框截面做了渐变处理，靠近拍喉位置的截面宽度更大，向拍顶位置逐步收窄，这种截面变化匹配击球时的受力分布，能够在保证拍框整体刚性的同时，降低拍身整体重量；拍喉位置做了三角支撑结构，衔接拍框与拍柄段，该区域是击球时冲击力传导的核心节点，数模中还原了拍喉处的加强筋过渡结构，避免应力集中导致的拍身断裂风险；握把段做了等距的环形防滑槽结构，槽深与槽距匹配常规手胶缠绕的厚度要求，握把末端做了直径略大的堵头结构，防止挥拍过程中球拍脱手。

设计思路层面，该模型采用曲面建模与实体建模结合的方式构建，拍框部分先绘制中心引导线，再通过可变截面扫描生成基础曲面，之后做实体加厚处理，加厚厚度从拍喉到拍顶做线性递减，匹配不同位置的受力需求；拍喉部分采用多实体合并的方式构建，三个支撑臂分别做独立的曲面造型后合并为整体，与拍框、拍柄的衔接位置做了圆角过渡处理，圆角半径根据衔接面的夹角做差异化设置，避免出现加工死角；握把部分的防滑槽采用阵列切除的方式生成，阵列间距严格匹配实际生产中握把包裹层的缠绕节距，保证模型与实物的尺寸一致性。

外形尺寸与安装边界方面，该模型按照成人标准网球拍的尺寸参数构建，拍身总长度控制在常规比赛用拍的尺寸区间内，拍框的外轮廓宽度、厚度均符合主流专业球拍的尺寸规范，拍喉的三角支撑角度经过优化，保证击球时的力量传导效率；握把段的直径匹配通用手胶的适配尺寸，握把末端的安装孔位做了完整还原，可直接适配底盖、配重块等标准配件的装配需求；整个模型的所有曲面均做了连续性检查，不存在破面、重叠面等建模缺陷，各部件之间的装配间隙控制在合理范围内，能够直接导入各类仿真软件做模态分析、受力变形分析，也可用于3D打印验证样件的制作，不需要额外做模型修复工作。

从工程应用的角度来说，该模型没有做过度的外观简化，所有与生产、装配相关的结构细节都做了保留，比如拍框上的线孔安装位虽然没有做单独的孔位切除，但拍框的截面厚度预留了线孔的加工余量，设计人员可以根据实际使用的球线规格调整线孔的直径与排布位置；握把段的内部空腔结构也做了还原，可用于内置配重、减震装置的结构设计验证，不需要重新构建拍身的内部腔体。不同于市面上常见的外观展示类模型，该数模的结构逻辑完全匹配实际网球拍的生产工艺，拍框的分体式拼接结构也做了体现，能够帮助设计人员理解碳纤维网球拍的铺层分界位置，为后续的工艺设计提供准确的参考依据。
