减压阀配套填料函密封组件结构

　　这套填料函结构主要配套在减压阀阀杆贯穿阀体的位置，现场工况里，阀杆需要随压力调节动作做轴向升降或者小幅转动，而阀体内部通有带压气体、蒸汽或者工艺液体，贯穿位置如果没有可靠密封，介质会顺着杆体间隙向外泄漏，既造成物料损耗，也会在易燃易爆、有毒有害介质场景里带来安全隐患。填料函的核心作用就是在运动杆和固定阀体之间建立可补偿的动密封屏障，和静密封垫片不同，它要同时容忍杆体的往复动作、长期磨损以及填料自身的老化压缩量。

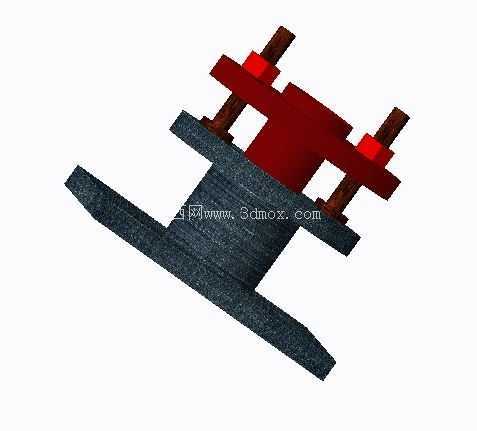

　　从结构布局看，下部是带延展安装边的函体基座，基座贴合阀体上的安装法兰面，通过周边紧固件完成定位，安装边的外轮廓要避开阀体上部的加强筋、调节弹簧腔以及旁通管路接口，装配时不能和周边操作空间干涉。函体中心开出同轴通孔，阀杆从孔内穿过，孔内壁和杆体保留均匀的环形间隙，间隙过大容易让填料被介质压力挤出，间隙过小则会在杆体动作时出现卡滞、划伤杆面的问题。

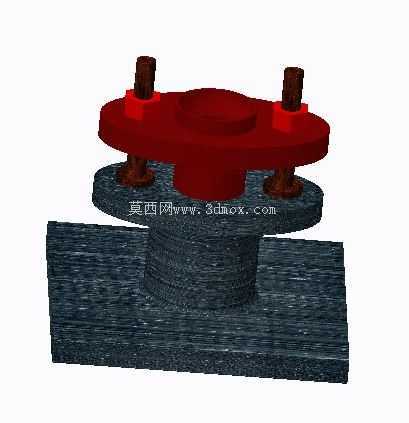

　　函体中段是填料容纳腔，现场装配时会在腔内填入柔性石墨、聚四氟乙烯或者浸油石棉盘根类密封填料，填料被压套轴向压紧后会产生径向形变，紧密贴附在阀杆外圆和函体内壁之间，阻断介质泄漏通道。上部的红色压架配合两根贯穿螺柱和锁紧螺母组成填料压紧机构，当设备运行一段时间后填料出现磨损、松弛，操作人员可以逐步拧紧两侧螺母，推动压套向下补偿填料的压缩量，不用整体拆开阀门就能恢复密封性能，这也是填料函相比一体式密封件更适合长周期工业管路的原因。

　　建模过程中需要重点保证几个配合关系：函体中心孔、压套通孔、阀杆三者的同轴度，螺柱安装孔的跨距要和阀体、压架的孔位完全对应，压套下端面要和填料顶面均匀接触，避免偏压导致局部密封失效。外形尺寸方面，下部安装法兰的长宽尺寸决定了和阀体连接的边界，两根螺柱向外伸出的高度要预留螺母扳手的操作空间，整体上部轮廓不能超出减压阀调节手轮的下方避让区域，检修时不用拆卸整个阀门就能完成填料更换和压紧调整。这类结构广泛用在石化调压管路、蒸汽管网、工业气体减压站以及流体输送罐区的阀门上，设计时还要结合介质温度、压力等级选择填料材质和函体壁厚，高压工况下函体腔体要做足够的强度余量，防止承压部位变形。
