法兰式进料止回阀工业管路结构

　　该结构对应工业管路中用于进料方向控制的止回类阀门，常见于化工配料、水处理加药、食品流体输送以及小型工艺罐区的入口管段。其核心作用不是主动截断介质，而是在泵停机、管路压力波动或下游背压升高时，阻止介质反向流回上游设备，从而避免叶轮反转、计量失准、罐液倒灌和交叉污染。

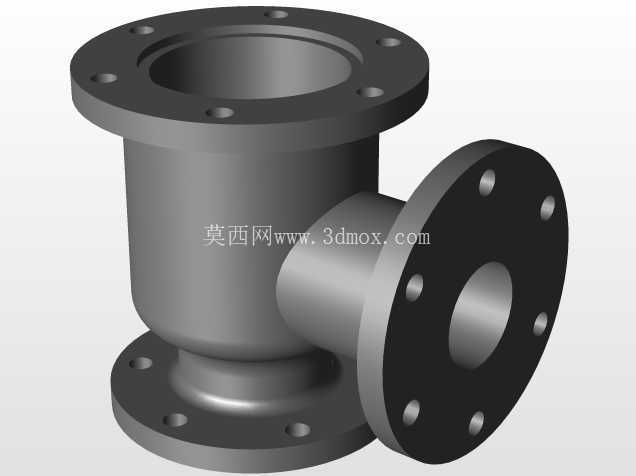

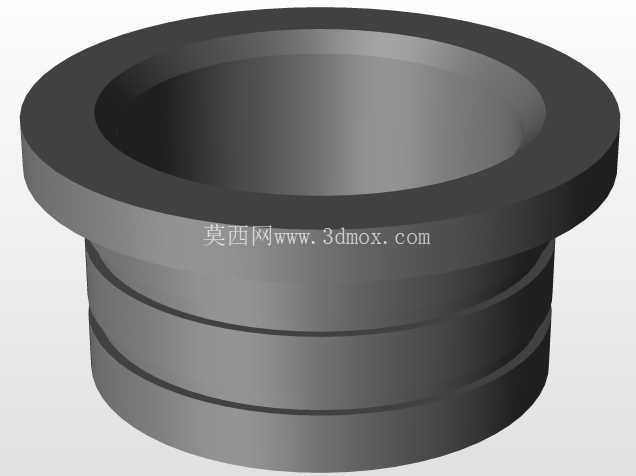

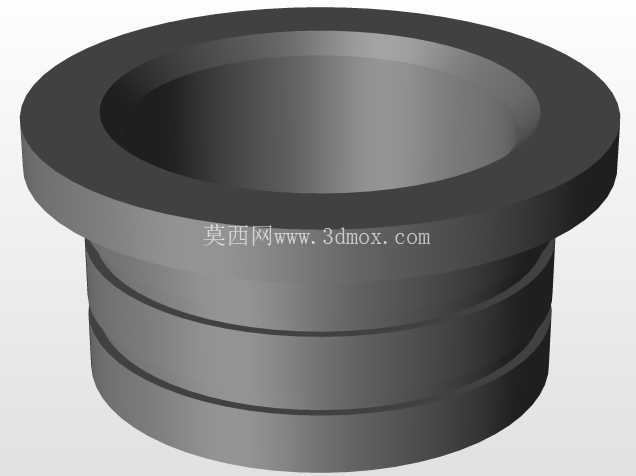

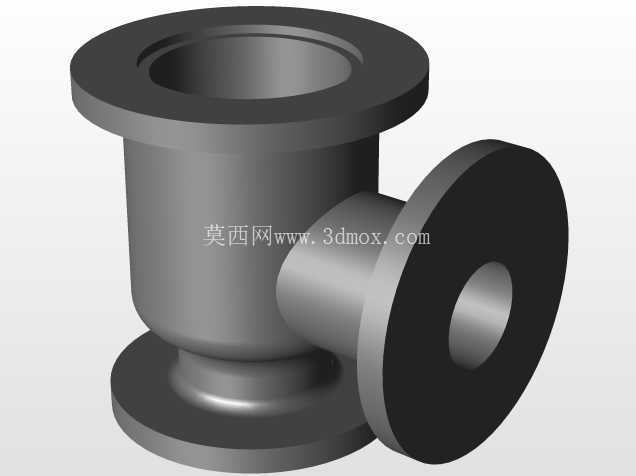

　　从布置上看，阀体采用立式圆筒腔体与侧向法兰接口组合，顶部法兰用于阀盖、启闭件或检修组件的固定，侧部法兰则与水平进料管道对接。法兰盘上均布螺栓孔，建模时需要重点核对孔数、孔径、孔中心圆和密封面外径，这些尺寸直接决定现场能否与既有管道、垫片和紧固件匹配。底部法兰结构可作为支撑或与下段设备连接，因此安装边界不仅包括侧向管道中心线高度，还要预留底部螺栓操作空间和顶部检修空间。

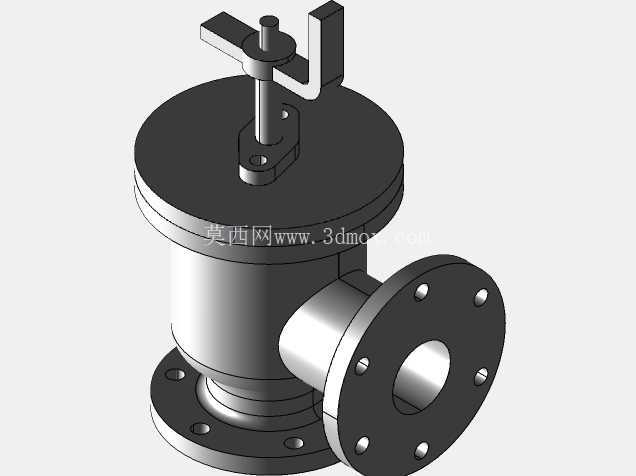

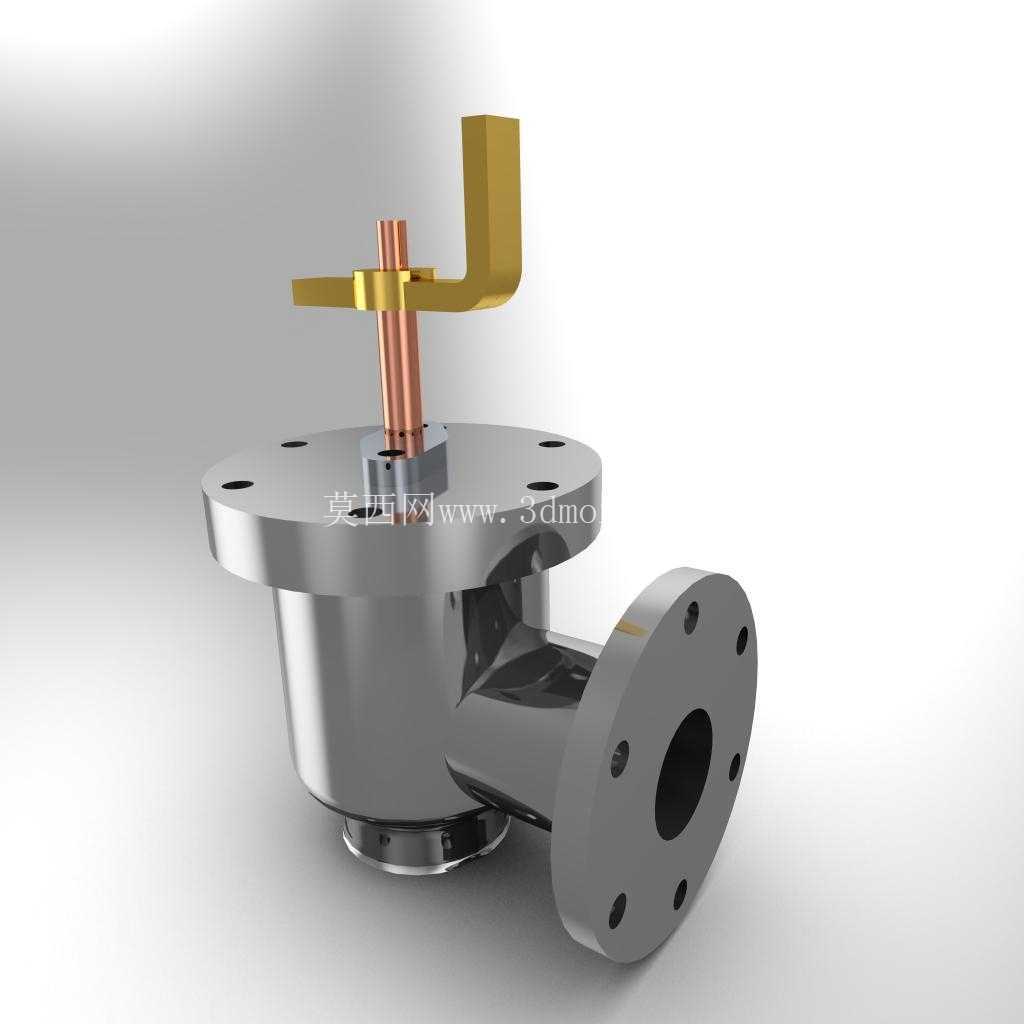

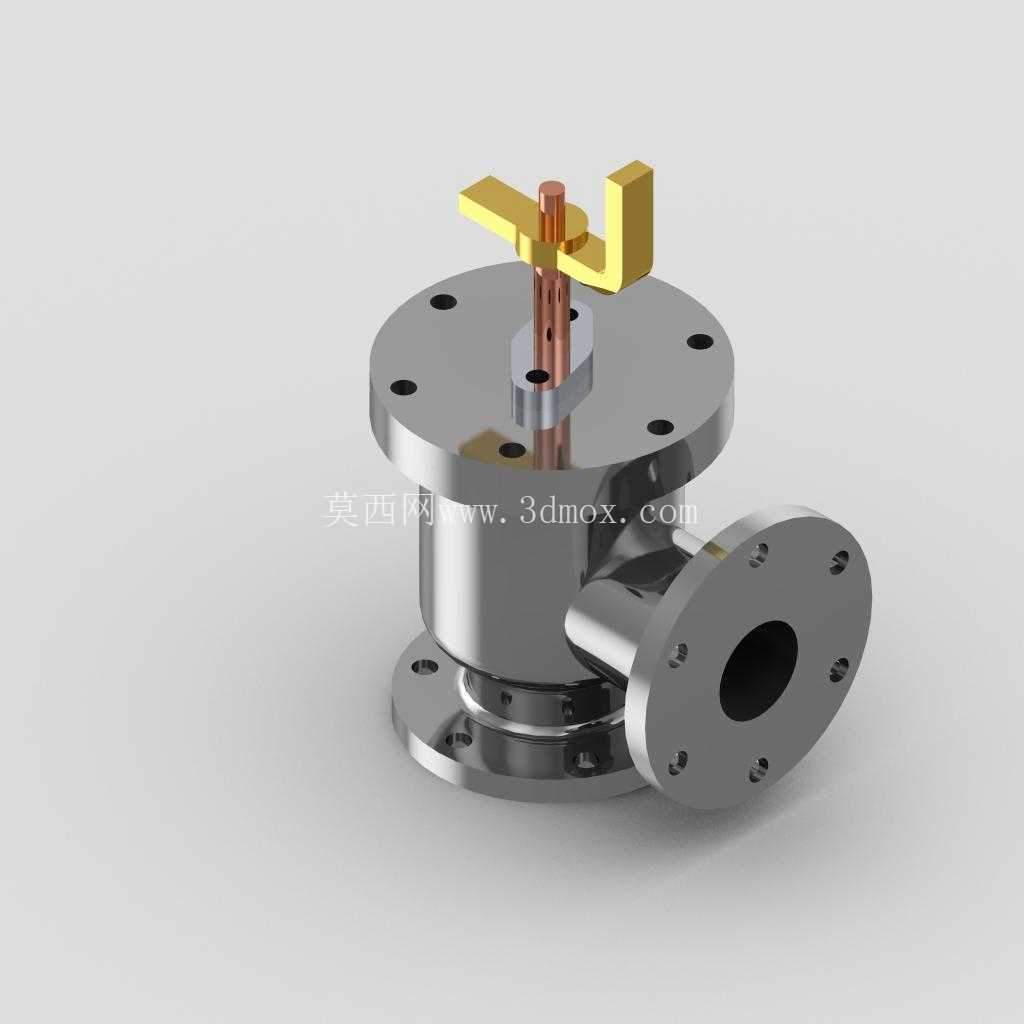

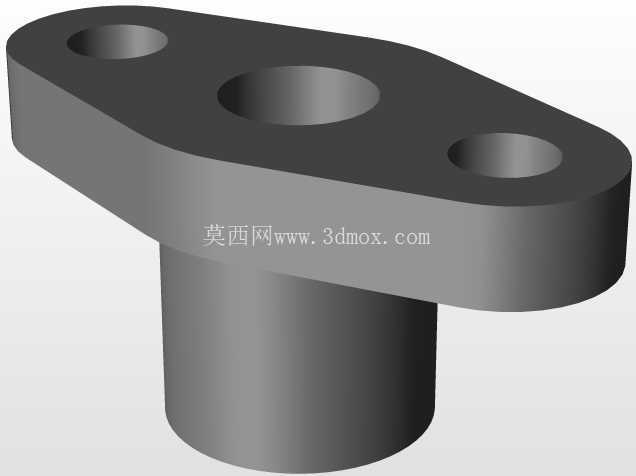

　　内部流道围绕单向导通逻辑展开。介质从侧向接口进入腔体后，在允许流动方向上推动启闭件离开密封位置，流道打开；当反向压力形成时，启闭件在介质作用力和自重辅助下回到阀座，密封面贴合，阻断回流。顶部露出的杆状与扳状结构在模型中体现为启闭指示、手动辅助或限位构件，工程建模时应保证其与阀盖、压盖、销轴之间的同轴关系，避免运动干涉。

　　结构设计上，圆筒形阀体有利于承受内压，腔体过渡区应减少尖角和突变，以降低局部湍流和冲刷。侧向法兰与筒体交接处属于典型应力集中区域，实际设计中通常通过圆角、加厚段或焊接坡口改善受力。金属外观表达了阀体、阀盖、紧固件和密封配合面的材质差异，装配时法兰密封面需保持平整，垫片压缩量均匀，螺栓应按对角顺序紧固。

　　选型时不能只看接口通径，还要结合介质黏度、颗粒含量、工作温度、密封等级和允许压降判断。含颗粒介质容易在密封面沉积，导致止回失效；高黏度介质则会增加开启阻力。三维建模阶段应把阀体流道、法兰螺栓圆、顶部操作件高度和侧向接管长度作为关键检查项，并在装配环境中验证管道中心线、检修距离和周边阀门操作空间，确保模型既能表达工作原理，也能服务于管路布置与安装校核。
