减压阀配套弯通承压壳体结构

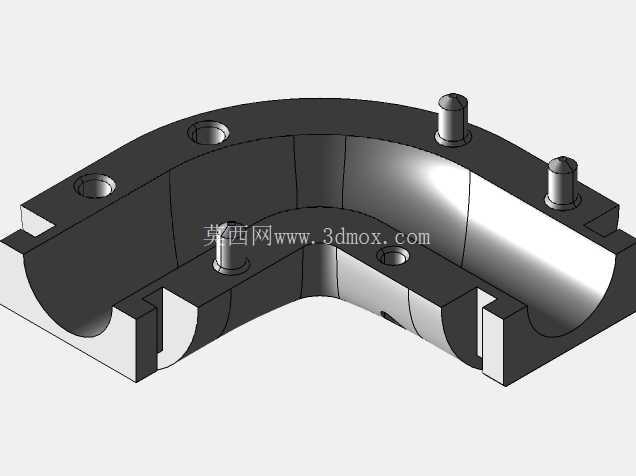

　　这款弯通承压壳体多用于流体管路的转角衔接场景，在减压阀配套管路、仪表测控支路、小型工艺管线里承担流向换向与腔体承载作用，区别于普通直角接头，它采用半开式弧形腔体构型，内侧曲面随弯转路径连续过渡，没有突兀的截面突变，介质流经转角时的局部涡流能得到明显抑制，压降损失也随之降低。

　　从实际装配逻辑来看，壳体上沿沿弧形轮廓均匀布置了多组沉头安装孔，孔位间距随弯弧曲率匹配排布，装配时紧固件可垂直压合密封面，保证合模后整个弧形接缝的压紧力均匀分布，不会出现转角两端压紧、中段密封虚位的问题。壳体外侧伸出的数个圆柱定位销柱，在配套组件叠装时起到径向限位作用，相邻阀件、盖板或者管路对接件可以直接以销柱为对位基准，省去装配时反复找正的工序，也能避免设备运行受振动后对接件出现周向错位。

　　壳体下端两侧预留了对称的卡槽卡位结构，卡位槽的槽宽与配套卡扣、密封压条的尺寸完全适配，安装时密封件可以嵌入槽内完成轴向定位，受压工况下密封件不会被介质压力冲挤移位。设计阶段优先把内腔的弯转半径做了放大处理，在整体安装占用空间允许的前提下，尽可能降低流体转向时的冲刷力度，对于含轻微杂质的工况，也能减少颗粒在转角处的沉积概率。

　　安装边界方面，该构件整体呈90度扇形布局，两个外接端的对接面保持垂直方位，布局时不需要额外预留弯折管路的冗余空间，可直接贴靠设备转角工位安装，外侧的销柱高度控制在壳体顶面以上较短距离，不会和周边其他管线、支架产生运动干涉。壳体的壁厚随承压区域做了差异化分配，弧形承压主壁厚度大于边缘安装法兰边，既满足常规工况下的耐压强度要求，也不会过度浪费材料、增加构件整体重量。

　　建模过程中所有安装孔、定位销、卡槽的特征都保留了完整参数，后续如果对接不同通径的管路，只需要调整内腔曲面半径、对应孔位的排布间距，就能快速衍生出同系列不同规格的弯通壳体，不需要重新搭建基础构型。这类结构在阀组集成安装时，还可以和相邻的阀座、盖板共用定位基准，整套阀组装配后整体同轴度、密封面贴合度都能得到可靠保障，日常维护拆解时，依托销柱的导向作用，重装复位也不会出现装配偏差。
