车床外圆表面滚花夹持刀具结构

　　这套滚花刀具是普通卧式车床、数控车床完成工件外圆表面网纹或直纹滚压加工的专用工装，在五金轴类零件、操作手柄、调节螺杆、量具握柄、紧固件毛坯的工序里十分常见。加工时工件随主轴低速回转，刀具装夹在车床方刀架上，通过横向进给让成对滚花轮以恒定压力压入工件表层，使金属产生受控塑性变形，在圆柱面挤出均匀凹凸纹路，既可以提升手持零件的握持摩擦力，也能作为装配时的防滑止转结构，部分装饰性五金件也会用滚花面替代二次喷砂或滚印工序。

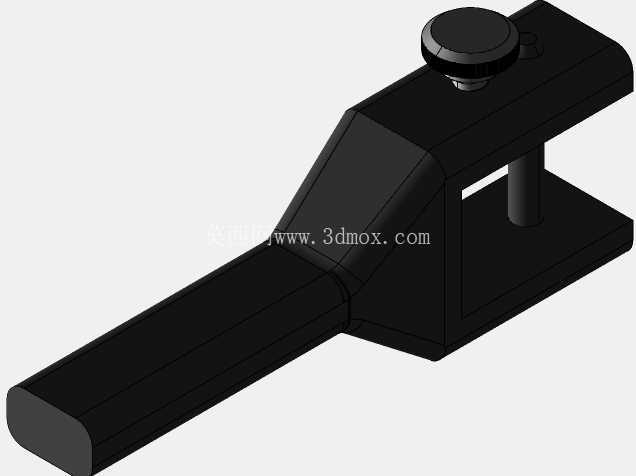

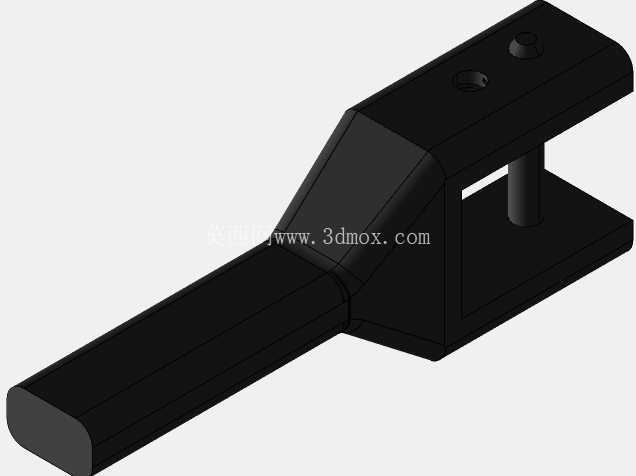

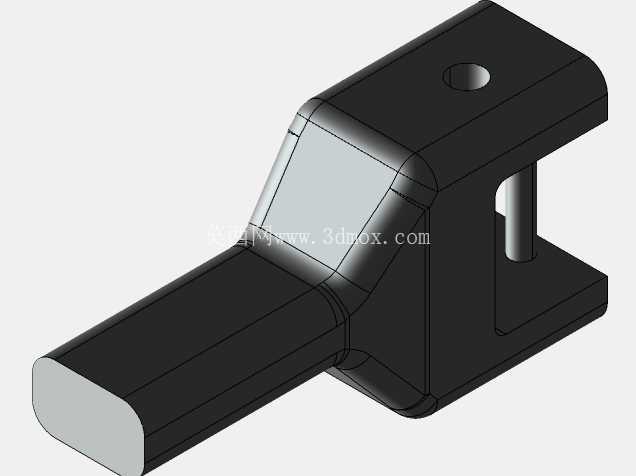

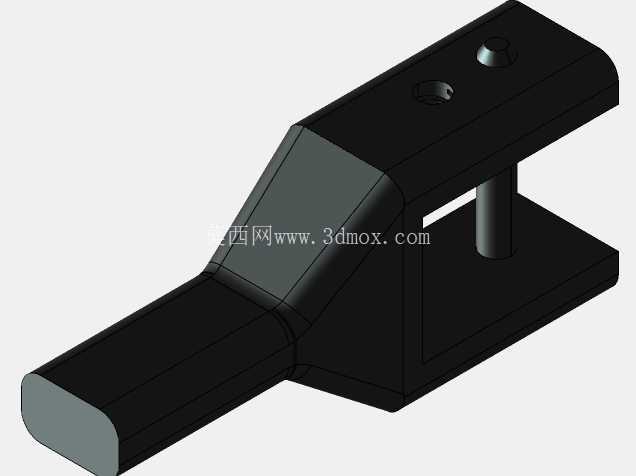

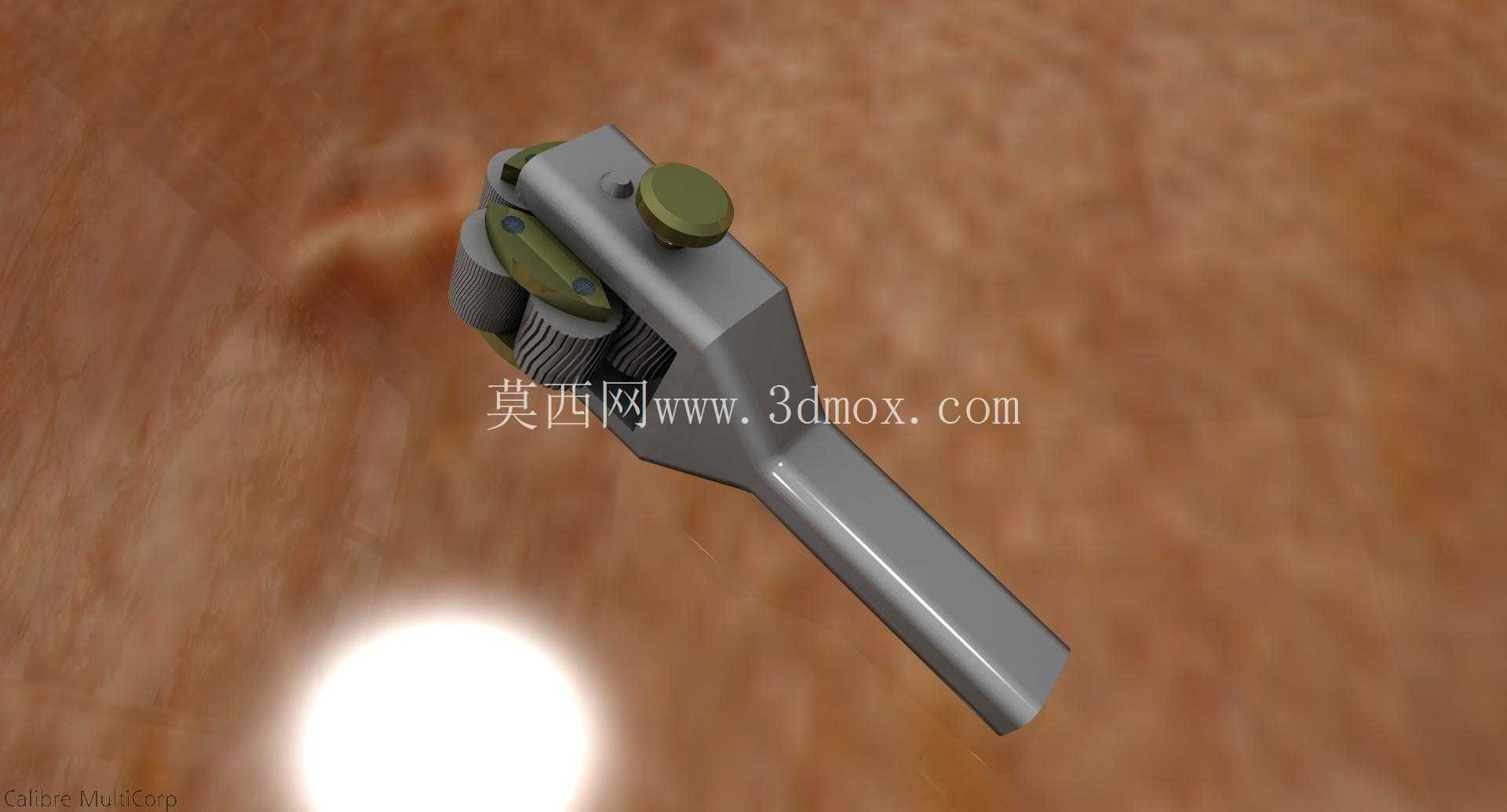

　　从结构布局看，整体采用一体式锻造刀杆搭配上部夹座的形式，长条形刀杆截面适配标准车床刀架的装夹槽，安装时直接搭在刀架支承面上，通过压板螺栓锁紧即可，不需要额外定制过渡刀座。刀杆前端的工作头开设对称滚轮安装位，两枚滚花轮通过销轴平行支承在夹座内部，轮齿的相对相位决定最终成型纹路：两轮齿纹错位对应网纹滚花，齿纹对齐则加工直纹，头部的调节旋钮用来压紧轮轴、控制滚轮转动间隙，避免滚压过程中轮体窜动造成纹路乱牙。

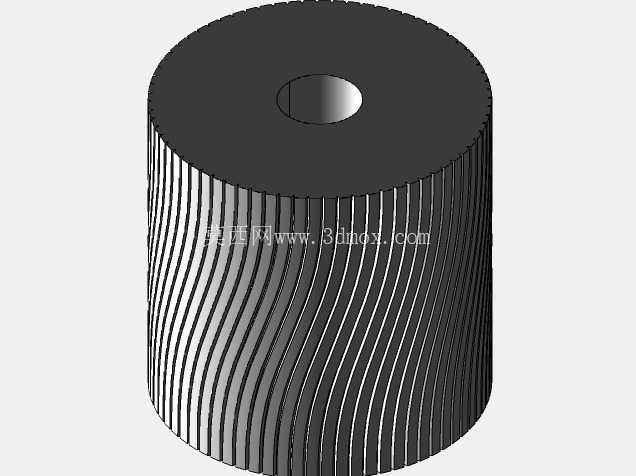

　　设计这套工装时首先要考虑滚压载荷的传递路径：滚花属于无切削塑性加工，接触区径向抗力远大于普通外圆车削，因此刀杆整体刚度做了强化，工作头和刀杆过渡处没有尖锐应力集中槽，夹座的锁紧面预留了足够的压紧余量，防止大进给滚压时刀体颤振。滚轮选用高碳合金工具钢材质，齿型经过淬火硬化，加工低碳钢、铜合金、铝合金棒料时都能保持齿形耐磨，销轴和夹座孔采用小间隙配合，保证滚轮随工件转动顺畅，不会出现卡滞拖伤已加工表面。

　　实际使用场景里，这类刀具的加工边界通常适配直径几毫米到数十毫米的中小轴件，刀杆长度满足普通车床刀架到工件外圆的行程距离，安装时要保证滚轮轴线和工件主轴轴线严格平行，横向进刀采用分次递进压入的方式，首次压深控制在纹路成型深度的三成左右，配合机油或切削液润滑冷却，避免轮齿堵屑。和单轮滚花工具相比，双轮对称布局的径向力相互抵消，工件不容易被顶弯，细长轴滚花时的让刀现象明显减轻，工装整体拆装调整便捷，非常适合多品种小批量机加工车间的日常滚花工序。
