机加工固定式台虎钳夹持工装结构

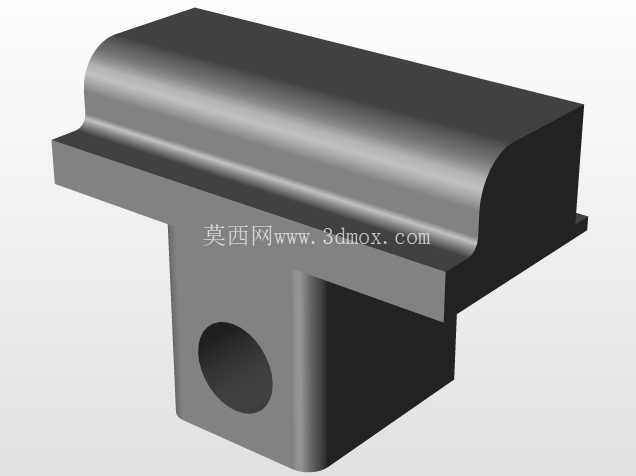

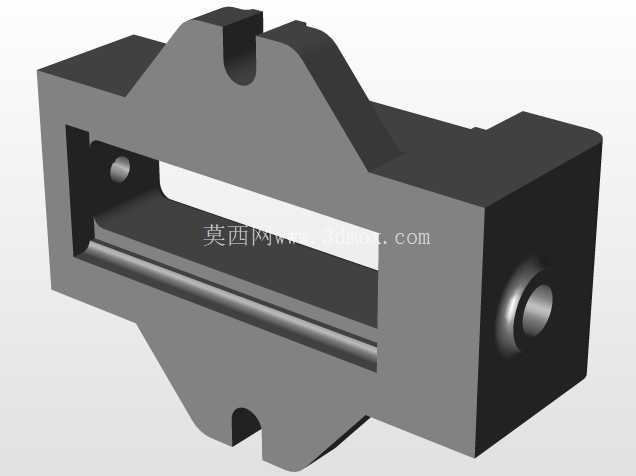

　　这套虎钳结构面向常规铣削、钻削、钳工修配工位的装夹需求，整体采用固定式钳身布局，钳体本体为一体化厚重铸造型腔思路，侧壁与底座过渡位置布置大尺寸加强筋，在承受较大夹紧反力时能够抑制钳口翘曲与整体形变，避免工件在切削载荷下出现位移。钳身中部开出贯通式长槽，活动钳身沿槽内导向面做直线进给，导向配合面预留均匀间隙，既保证滑动顺畅，又能控制活动段的俯仰偏摆。固定钳口与活动钳口的夹持面做平直硬化处理，可搭配可拆卸钳口垫板，针对毛坯件、精加工件或异形工件更换不同齿形、软质材质的垫块，防止夹伤已加工表面。驱动部分采用丝杠螺母传动，丝杠端部设置限位轴肩，旋转手轮即可带动活动钳身平稳推进，螺纹副具备自锁特性，夹紧后不会因切削振动自行松退。

　　从安装边界来看，钳体底座两侧预留安装通孔与定位基准面，可直接锁紧在机床工作台T型槽上，底座底面经过精加工，与工作台面贴合后能够保证钳口上平面与机床进给方向的平行度。外形轮廓上，钳身两端立板高度高于钳口顶面，形成侧向防护，顶部的吊装与避让缺口方便车间内转运布置，侧端的轴孔结构用于容纳丝杠端部轴承位，保证丝杠回转同轴度。在实际产线布局中，这类工装常布置在立式加工中心、钻床或钳工台工位，用于装夹方块形、轴类或经简易定位的异形零件，承担定位与夹紧双重作用。

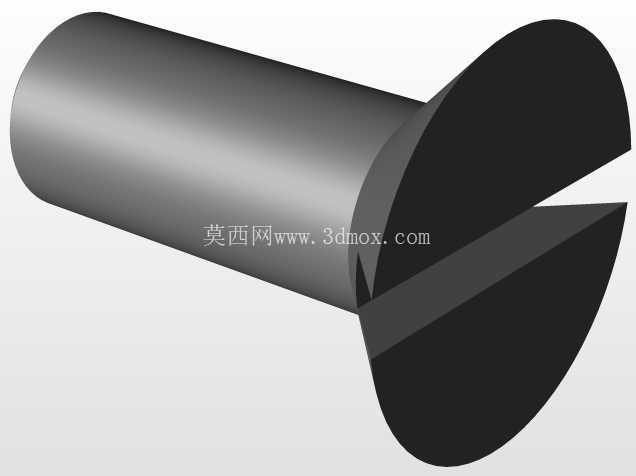

　　建模过程中先以钳身整体型腔为基础骨架，再拆分活动钳身、丝杠、钳口板、紧固件等子零件，各配合面按照实际装配关系约束，长导向面、螺纹传动段、安装孔位均按工程尺寸还原，能够直接用于干涉检查、行程校核与工装方案评审。结构设计上优先保证刚性与装夹重复性，厚重断面让夹紧力可靠传递至工作台，开放的上部操作空间方便工件吊装与对刀，整体没有多余冗余结构，完全围绕车间高频次装夹作业的稳定性、维护便捷性展开。
