波纹弯式水槽排水连接管路结构

　　这款弯式波纹水槽管路主要面向厨卫给排水、实验台水槽、小型工艺储水装置的排污接驳场景，用来衔接水槽下水口与下游减压控水阀、排水支管之间的流道，解决安装现场存在的位姿偏差、接口错位、小幅振动缓冲的实际问题。日常工况里，水槽下水端和墙面预留排水口、前置减压阀的接口很难做到完全同轴，硬质直管对接时往往需要额外加装多组转接头，既增加流道拐点造成积液挂污，也会让装配应力集中在接头螺纹处，长期受水温变化、管路微动影响容易出现渗漏。

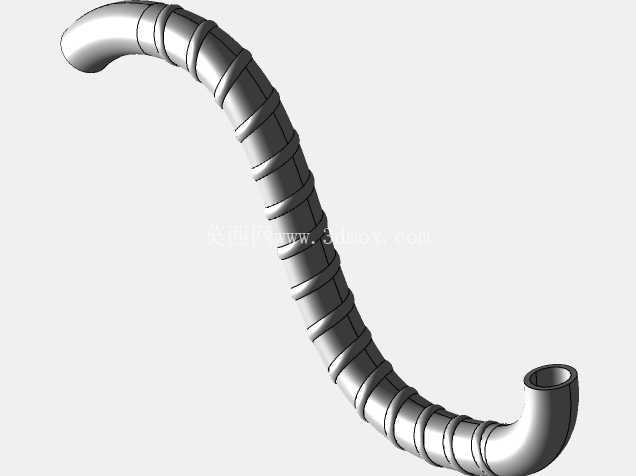

　　从结构设计思路来看，管路整体采用大曲率弧形走向，两端分别做不同形式的接驳结构：一端为平滑圆弧收口端，可适配插接式密封胶圈对接，依靠外壁面压紧橡胶圈实现径向密封，不需要额外加工外螺纹，装配时直接推入对应承口即可完成定位；另一端为带敞口的直筒接口，可套合在水槽下水器的外伸端，通过喉箍或者锁紧螺母压紧固定。管身沿弧形走向均匀布置多道环形加强波纹，这些环筋并非用于大距离伸缩，核心作用有三点：其一，环筋将整段长弯管分割为多个短刚性段，允许管路在安装时产生小角度的偏摆，抵消两端接口10毫米以内的同轴度误差，装配时不需要强行掰动管路对位，避免PVC或者金属薄壁管出现弯折瘪管；其二，环形凸起大幅提升薄壁管的径向抗外压能力，排水过程中管内偶尔出现负压时，管壁不会被吸瘪造成流道截断；其三，波纹环筋可以作为管路的定位标识，裁切调整管路长度时可以顺着环槽位置切割，保证切口平齐，密封面贴合均匀。

　　做三维结构设计时，首先要锁定两端接口的安装边界：敞口端的内径需要匹配常用水槽下水器的外径公差，单边预留0.5到1毫米的密封胶圈压缩量，收口端的外轮廓尺寸要对应减压阀入口承口的插接深度，插入深度控制在25到30毫米，既保证密封接触长度足够，也不会插入过深顶到阀体内的阀芯运动区域。弯管的曲率半径不能过小，若转弯半径小于管径的2.5倍，排水时水流在弯道处会形成明显涡流，裹挟的菜叶、食物残渣容易在弯道处沉积堵塞，这款管路的转弯半径设置在管径的3倍以上，流道过渡顺滑，污水排放时沿管壁的流动阻力更低，自清洁效果更好。

　　安装边界方面，管路布置时要预留出管身外侧至少10毫米的操作空间，方便扳手或者螺丝刀锁紧喉箍，波纹段的弯曲调整幅度不能超过单段环筋允许的偏转角，避免过度弯折让环筋处出现折痕死弯。对接减压阀的一端要保证管路轴心和阀入口轴心的偏角不超过3度，防止密封胶圈局部压缩量不足出现缝隙渗水。管壁厚度根据排水工况的水压、水温选取，常温生活污水工况下薄壁结构即可满足强度需求，若用于排放带轻微腐蚀性的实验废水，可在建模时同步调整壁厚并预留衬层安装空间，整段管路没有突兀的截面突变，流体在管内输送时不会出现局部流速骤降的滞流区，长期使用也不容易积存杂物。
