分体式套筒联轴器结构设计

　　该分体式套筒联轴器主要用于两轴端同轴布置、需要传递转矩并保持刚性连接的传动场合，常见于小型输送装置、试验台架、轻工设备以及紧凑空间内的轴系联接。其工作方式是将相邻两根轴的端部纳入同一套筒内部，通过周向键或扁头沉入键形成扭矩传递路径，使轴与套筒之间不发生相对转动。相比需要较大拆装空间的联轴器，套筒式结构沿轴向包覆轴端，外形接近圆柱套，径向轮廓集中，适合安装边界受限、轴间距短且对中条件较好的位置。

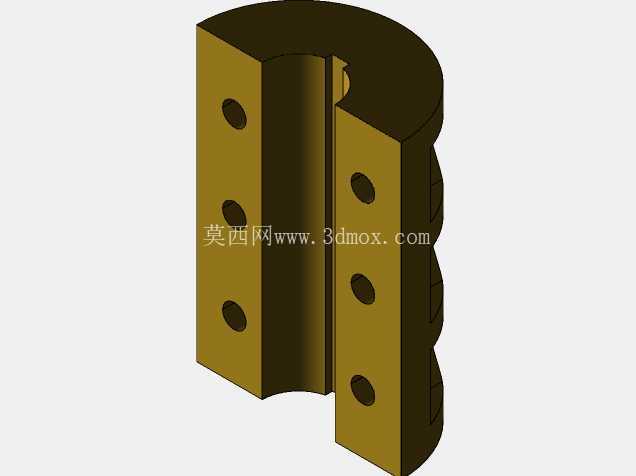

　　从结构思路看，模型重点表现了套筒本体、内腔容纳轴端的区域以及分体装配关系。套筒外部保留连续圆柱面，便于在建模和加工时控制同轴度；内部则根据轴端形状设置配合孔位，使两根轴在套筒内邻接并共同承受扭转载荷。扁头沉入键的设计能够把键体嵌入轴与套筒之间，既限制周向转动，也避免连接件突出于套筒外轮廓。分体形式有利于在检修或更换时降低整体拆卸难度，尤其适用于轴端已经固定、轴向移动空间不足的设备布局。

　　在实际选型中，这类联轴器更适合载荷平稳、冲击较小、两轴对中精度较高的传动系统。若轴系存在明显偏角或较大径向错位，单纯套筒联接会使键、轴和套筒承受附加弯曲应力，因此布置时应优先保证两轴轴线重合。安装边界上，需要预留套筒外径对应的径向空间，以及沿轴向套入轴端的长度；轴端伸入套筒的深度应兼顾键连接有效长度和轴端邻接间隙，过短会降低承载面积，过长则可能造成装配干涉。

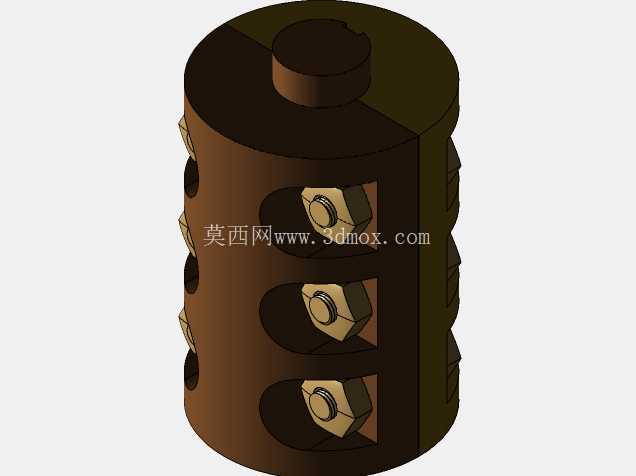

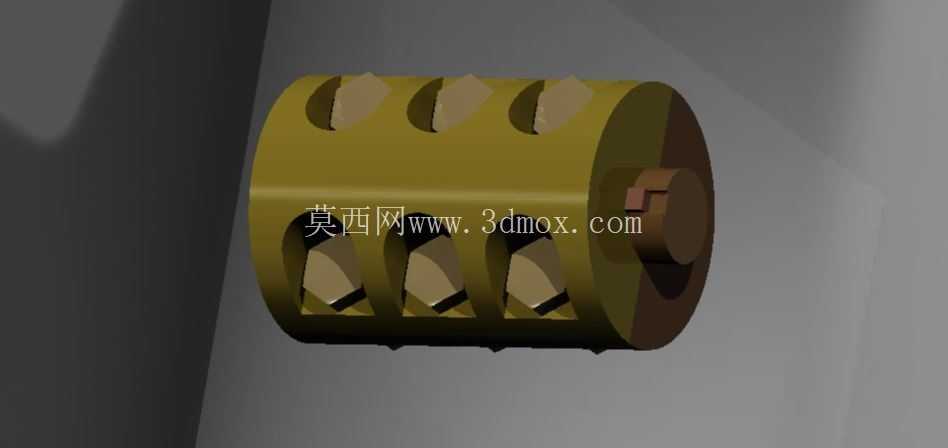

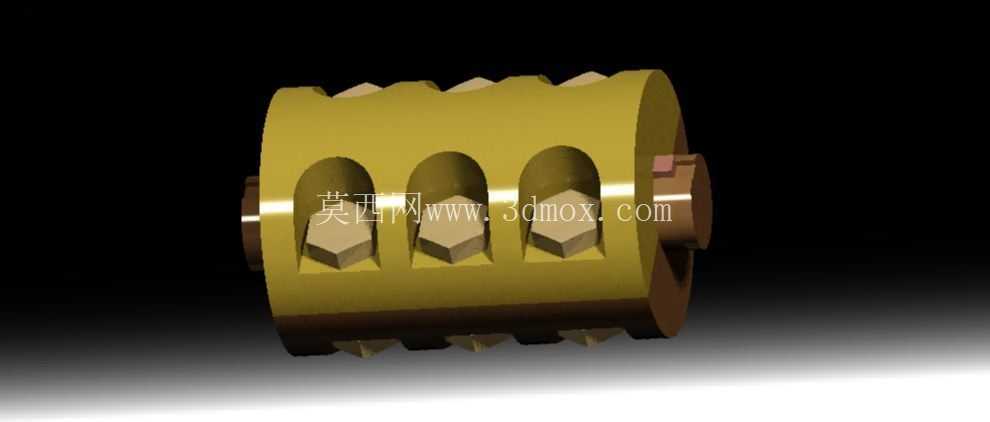

　　三维建模时，圆柱外轮廓可通过旋转特征建立，内部配合孔与键槽按轴端尺寸进行切除，分体结合面需明确装配方向和定位关系。外观上开设的窗口结构有助于观察内部轴端、键块及装配状态，也使模型在渲染时能够清晰展示套筒包覆与键连接的工作原理。模型外表面的齿状或凸起细节可作为工艺、夹持或标识结构处理，但工程出图时仍应以配合直径、键槽位置、轴向长度和同轴度作为关键约束。整体结构简洁，零件数量少，适合用于轴系联接教学、设备方案校核以及小型传动机构的结构参考。
