保护型法兰联轴器三维结构设计

　　在工业传动系统的布局设计中，两轴之间的动力衔接一直是结构工程师需要重点考量的环节，尤其是存在小幅安装对中偏差、需要兼顾传动稳定性与部件防护的工况下，保护型法兰联轴器的应用占比始终居高不下。这类部件不同于普通刚性法兰盘的直连结构，在设计之初就针对常规传动场景里的常见问题做了结构优化，从实际装配和运行的反馈来看，其结构合理性直接影响整套传动链路的使用寿命。

　　从实际应用场景来看，这类联轴器广泛出现在中小型减速机组输出端与工作机输入端的衔接位置，比如轻工输送线的驱动辊连接、小型泵组的动力输入轴对接、普通机床进给机构的轴系传动等场景，这些场景普遍不存在超大扭矩的冲击载荷，但对传动过程中的同轴度偏差容忍度有一定要求，同时需要联轴器自身具备一定的结构防护能力，避免运行过程中外部粉尘、碎屑卡入连接缝隙，也能防止连接螺栓直接外露带来的安全隐患。

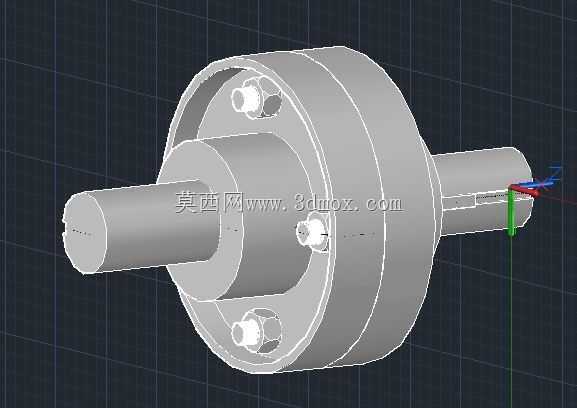

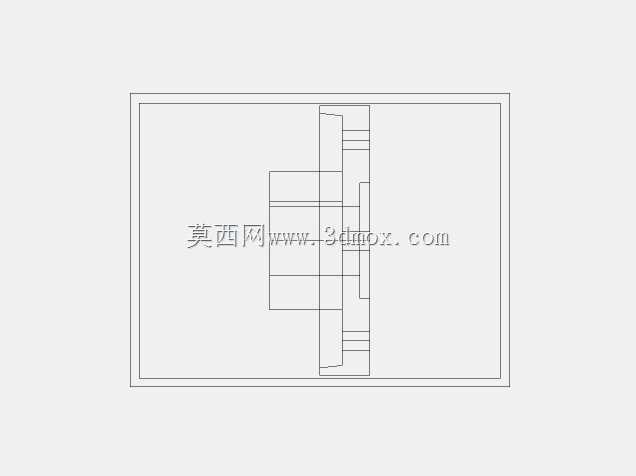

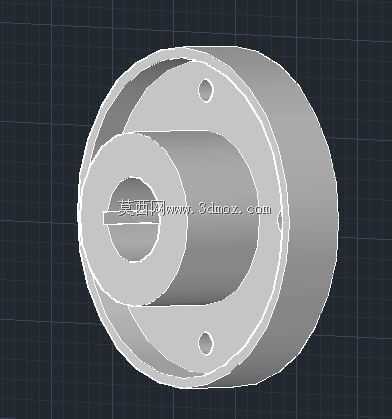

　　从功能特性上看，这款保护型法兰联轴器的核心作用是实现两根同轴布置轴的刚性连接，在轴系之间稳定传递旋转动力与扭矩，区别于传统的分体式法兰联轴器，它采用了带包覆外缘的结构设计：一端是带内孔的轴套结构，内孔加工有键槽，用于和主动轴通过平键实现周向固定，保证扭矩传递过程中不会出现轴与联轴器的相对打滑；另一端是带环形包覆边的法兰盘结构，法兰端面上加工有两个对称的螺栓安装孔，用于和从动端的对接法兰完成锁紧固定，外围的环形包覆边会在对接完成后罩住对接面的连接位置，形成一个相对封闭的腔体，既可以阻挡外部的金属碎屑、粉尘落入连接接缝，也能避免连接螺栓在高速旋转时直接外露，降低运行过程中螺栓松脱甩出的风险。

　　在设计思路的考量上，这款联轴器的结构做了多处针对性的平衡：首先是轴孔与法兰盘的同轴度控制，建模过程中严格保证内孔轴线与法兰端面的垂直度、与法兰外圆的同轴度，避免装配后出现轴系偏摆带来的附加载荷；其次是键槽的位置设计，键槽开设在轴套的居中位置，宽度与深度按照对应轴径的平键标准规格设计，保证键连接的接触面积足够，不会出现应力集中导致的键槽压溃问题；法兰端面上的两个安装孔采用对称布置，孔位的中心圆直径经过扭矩校核，保证螺栓锁紧后产生的摩擦力足够传递额定扭矩，同时孔位与法兰外边缘的距离满足壁厚强度要求，不会在锁紧力作用下出现法兰边缘开裂的问题。外围的包覆边高度设计也经过实际装配验证，高度刚好覆盖对接法兰的配合段，不会因为包覆边过长导致装配时出现干涉，也不会因为过短失去防护作用，包覆边的内壁与对接法兰的外圆之间留有微小的装配间隙，既方便对接时的导向找正，也能容纳少量的安装对中偏差，降低装配时的对中难度。

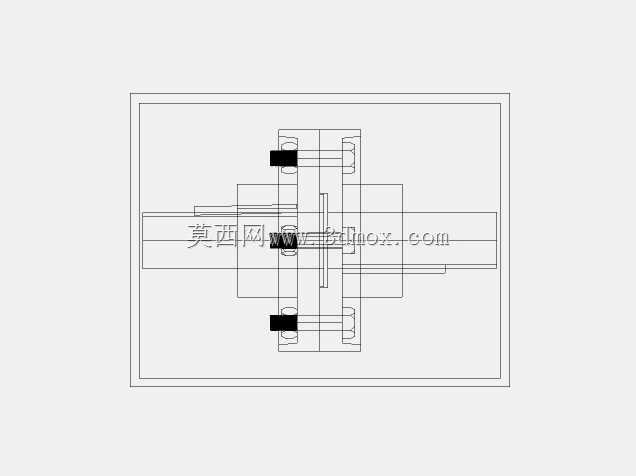

　　从安装边界与尺寸适配的角度来说，这款联轴器的轴向总长度控制在适配常规轴伸长度的范围内，轴套段的长度满足对应轴径的轴向固定要求，保证轴插入后键的配合长度足够，不会出现轴端顶到法兰内部端面的问题；法兰端的外圆直径根据额定扭矩对应的螺栓规格设计，整体径向尺寸不会过大，避免在安装空间局促的场景下出现和周边机架、护罩的干涉。安装过程中，只需要先将轴套端通过平键固定在主动轴上，调整好轴向位置后锁紧轴端的固定螺钉，再将从动端的对接法兰与该法兰端面对齐，穿入连接螺栓按照对角顺序锁紧即可，包覆边的导向作用可以让对接过程中不用反复调整径向位置，大幅提升装配效率。

　　在实际运行过程中，这种带保护结构的法兰联轴器相比普通开式法兰连接，维护周期更长，因为外部的粉尘、切削液等杂质很难进入连接接缝，不会出现螺栓锈蚀、接缝处进入杂质导致磨损加剧的问题，同时包覆结构本身也提升了联轴器整体的抗扭刚度，在传递扭矩的过程中，法兰外缘的环形结构可以分担部分螺栓连接面的应力，降低法兰盘在变载荷作用下出现变形的概率。对于三维建模从业者来说，这类联轴器的建模过程需要重点关注配合面的尺寸公差、特征之间的位置度要求，不能只做外形的复刻，要理解每个结构特征对应的工程作用，比如键槽的倒角、安装孔的沉头设计、包覆边的圆角过渡，这些细节都是为了降低应力集中、提升装配便利性而存在的，在做设备选型配套的三维装配时，也要注意预留出螺栓安装的操作空间，以及联轴器外围的安全护罩安装间隙，保证实际生产中装配和维护操作可以顺利开展。
