星型径向活塞曲柄连杆动力总成

项目分类:发动机 发布时间:2024-11-27 ID:812690
  • 星型径向活塞曲柄连杆动力总成
  • 星型径向活塞曲柄连杆动力总成
  • 星型径向活塞曲柄连杆动力总成
  • 星型径向活塞曲柄连杆动力总成
  • 星型径向活塞曲柄连杆动力总成
  • 星型径向活塞曲柄连杆动力总成
  • 星型径向活塞曲柄连杆动力总成
  • 星型径向活塞曲柄连杆动力总成

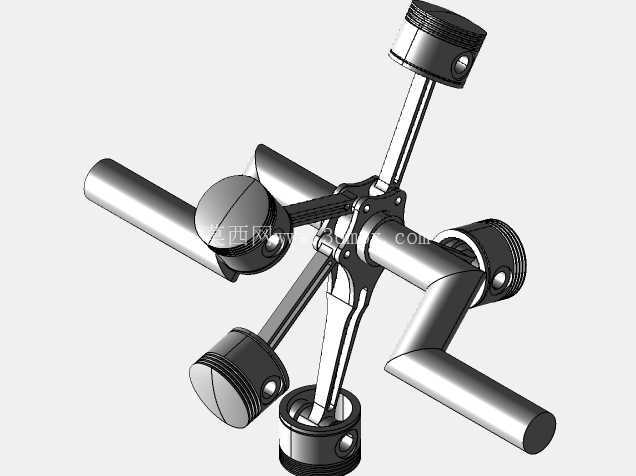

  这套径向布置的活塞曲柄连杆总成,核心是围绕中心曲轴呈圆周放射排布的多组气缸活塞组件,在航空活塞动力、小型固定式动力机组、早期星形航空发动机以及教学演示机构中十分常见。做结构校核时最先要锁定的是中心曲柄的回转包络边界,所有活塞沿径向缸套做直线往复运动,连杆大头共同铰接在曲柄销的偏心轴颈上,曲柄每回转一周,各缸活塞按相位顺序依次完成进气、压缩、做功、排气行程,多缸径向排布的优势在于整机轴向长度极短,曲轴仅需单段偏心轴颈即可匹配全部连杆,整机迎风面轮廓紧凑,动力输出轴的转动惯量分布均匀,多缸交替做功可大幅抵消往复惯性力,运行振动远低于同排量直列机组。

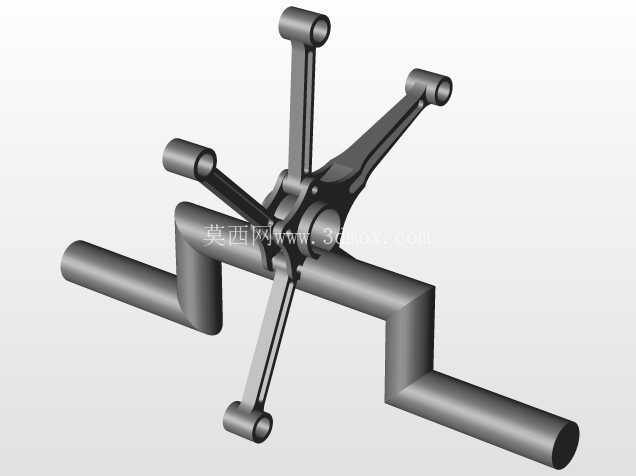

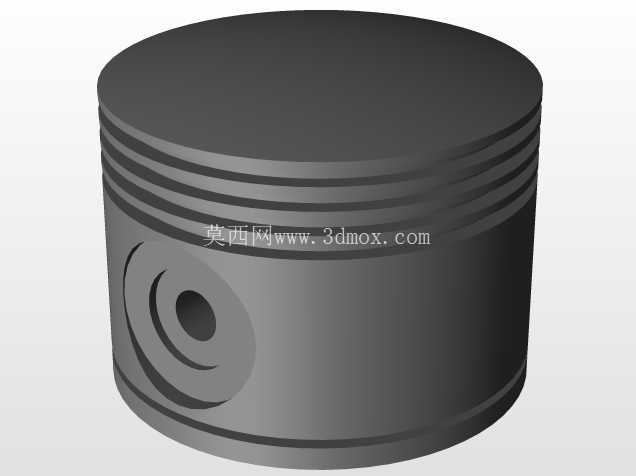

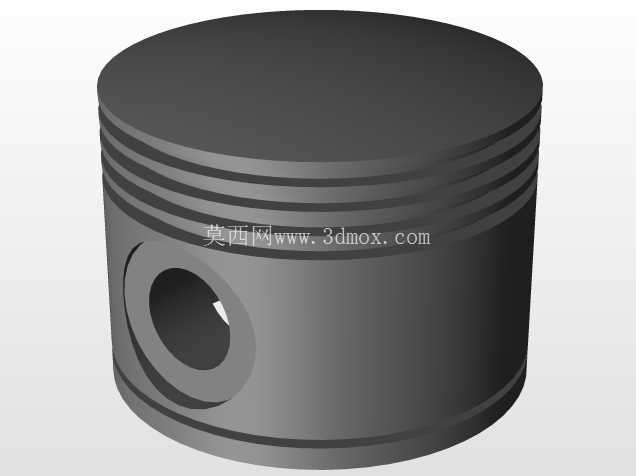

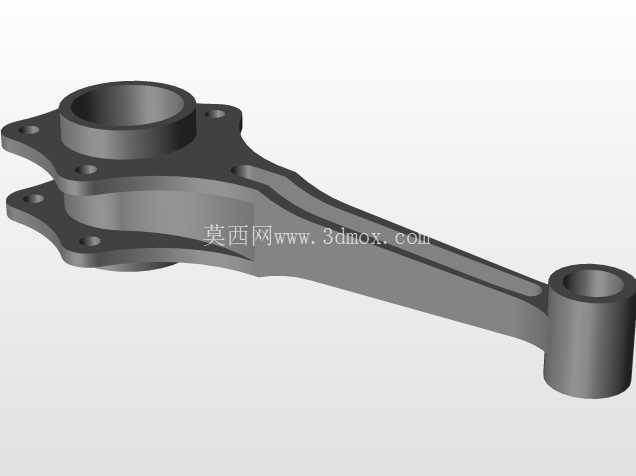

  建模阶段先从中心曲轴的偏心曲柄销入手,确定曲柄回转半径后,沿中心圆周按等夹角阵列布置各缸活塞轴线,活塞裙部与缸套的配合间隙、活塞销孔与连杆小头的铰接同轴度需要逐一约束,连杆采用剖分大头结构时要预留轴瓦装配位,整体装配完成后需做运动干涉检查:曲柄回转全过程中,连杆摆动轨迹不能和相邻缸的连杆、缸体支撑结构发生磕碰,活塞运行到上止点时,活塞顶面和缸盖燃烧室预留合理压缩间隙,下止点位置活塞裙部不能脱出缸套导向段。安装边界层面,径向缸体的支撑法兰围绕中心动力轴呈环形分布,动力输出端的轴伸尺寸、法兰安装孔位要和后续负载端对接,整机外围没有突兀外伸结构,径向各缸的散热鳍片裸露在外,风冷工况下气流可直接扫过所有缸体外壁,不需要额外布置复杂水冷管路。

  这类机构在实训教学中常用来演示曲柄滑块的运动转化逻辑,把活塞的直线往复运动汇总为曲轴的连续旋转输出,每一处铰接副的配合公差、连杆的长径比选取、活塞环槽的位置布局,都直接影响整机运行的平顺性与密封表现,建模时所有运动副的配合关系完全按照实际装配逻辑搭建,可直接用于运动仿真、结构受力分析以及动力总成的方案选型参考。
