铰接式转向指节连接接头结构

　　这类铰接转向接头常见于需要小角度摆动补偿的管路与连杆联动场景，在液压阀组周边、气动执行机构末端、小型设备操纵连杆以及需要补偿装配偏差的流体通路里都能见到同类结构。它的核心作用是在连通两端通路的同时，允许接头本体绕铰接轴线产生一定范围的角向偏转，抵消安装面平行度误差、设备运行振动带来的相对位移，避免硬连接管路在交变载荷下出现根部应力集中甚至断裂。

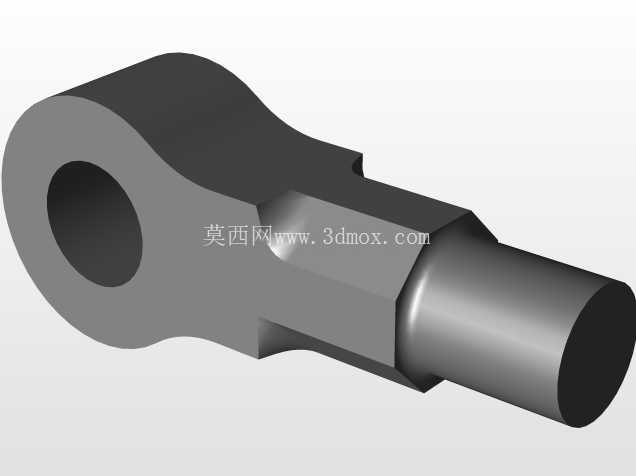

　　从结构布局来看，接头主体采用异形锻压式轮廓，中段膨大的腔体作为流体或力传递的过渡区域，侧向伸出的带衬套铰接孔是整个零件的摆动核心，孔内预留衬套安装位，可压入耐磨铜套或复合轴套，降低铰接销轴转动时的磨损速率，长期运行后仅需更换衬套即可恢复配合精度，无需整体报废接头主体。顶部的圆柱定位轴段用于与上位安装座形成径向定位，轴肩端面承担轴向限位，装配时销轴穿过铰接孔后，轴段与安装座孔采用小间隙配合，保证偏转动作顺滑无卡滞。下部延伸的柱状连接端用于对接下游管路或连杆，端侧预留密封件安装槽，可放置O型圈或组合密封垫，保障铰接摆动过程中介质无外漏。

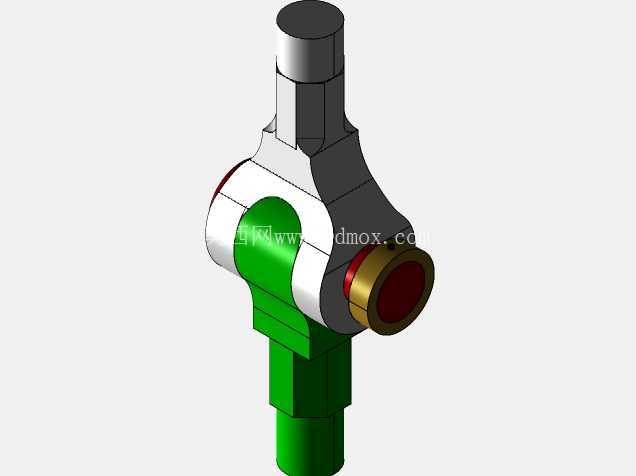

　　建模过程中优先保证铰接孔与上下连接端的位置度公差，铰接孔轴线与顶部定位轴、下部连接端的空间夹角直接决定实际摆动行程，设计时将最大允许偏转角控制在十五度以内，既满足现场补偿需求，也避免转角过大导致密封件过度挤压失效。外形过渡处全部采用圆角平滑衔接，消除热处理与受力时的应力集中点，膨大腔体的壁厚按照等强度原则设计，承压区域壁厚均匀递增，非受力侧适当减薄以控制整体重量。安装边界方面，侧向铰接端的外圆到对侧本体的最大回转半径需在布局阶段提前校核，保证接头在全摆动行程内不会和周边阀件、管路支架发生运动干涉；顶部轴段的插入深度、下部连接端的螺纹旋合长度都预留了足够的装配余量，适配不同厚度的安装板。整套零件拆分出主体、铰接衬套、端盖、密封件等独立零件再完成装配，配合关系完全贴合实际装配逻辑，可直接用于运动干涉校验与工况受力模拟。
