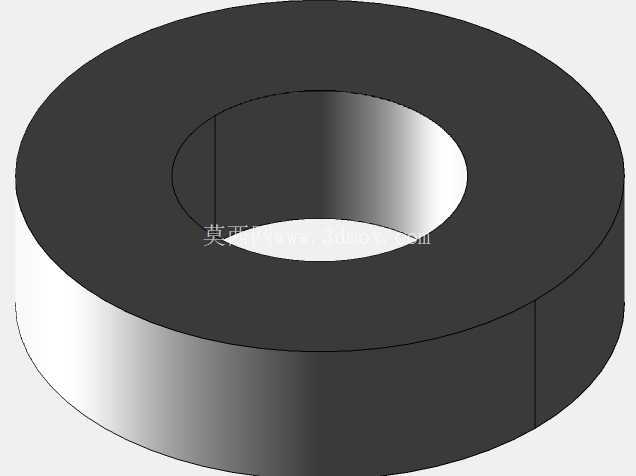

德标防松垫圈多规格三维结构

　　在承受交变载荷、振动冲击或温度循环变化的螺栓连接部位，普通平垫圈往往只能改善支承面接触状态，难以阻止螺纹副在长期微动下发生回转松动。DIN 25201 对应的 Nord-Lock 类楔形防松垫圈，正是针对风电齿轮箱、工程机械底盘、轨道交通转向架、液压阀组、泵体法兰以及重型设备机架等严苛连接场景建立的防松方案。它不是依靠增大预紧力或简单增加摩擦来维持锁紧，而是通过成对垫圈的楔形斜面与外侧细密齿面协同工作，把螺栓松动趋势转化为进一步夹紧的趋势。

　　从结构上看，该垫圈由两片相互配合的碟形环件组成。外侧端面带有放射状咬合齿，装配后分别压向螺栓头或螺母支承面以及被连接件表面；内侧则为大升角楔形面，两片垫圈在预紧时贴合。螺纹副本身的导程通常小于楔形面升角，当振动使螺母或螺栓头产生回转趋势时，相对运动优先发生在两片垫圈的楔形界面上。沿斜面错动会抬升垫圈组合厚度，从而抑制夹紧力衰减；外侧齿面咬入支承件后，可限制垫圈与接合面之间的滑动，使防松作用稳定传递到整个螺栓连接。

　　建模时需要重点表达成对装配关系、内外端面差异、楔形配合角度以及中心孔与螺栓公称直径的匹配边界。规格覆盖 M3 至 M20，意味着同一族模型需要按照不同螺纹规格调整内径、外径、厚度和齿形分布。内径不能简单按螺纹大径取等径，应留出装配间隙并保证支承面有效覆盖；外径则需兼顾螺栓头或螺母的承压范围，避免齿面超出接触面或嵌入软质基材过深。厚度方向要反映单片垫圈与成对叠装后的总高，尤其在空间受限的阀块、夹具和传动部件中，垫圈厚度会直接影响螺栓有效旋合长度和夹紧行程。

　　实际选型时，安装边界不能只看螺纹规格。被连接件表面硬度、平面度、粗糙度以及涂装层厚度都会影响外侧齿面咬合效果；若支承面过于光滑或硬度远高于垫圈，齿面无法建立可靠嵌合，防松能力会下降。对于铝合金、复合材料或较薄板材，还应校核垫圈压痕和局部压溃风险。布置时要保证垫圈同心，螺栓轴线垂直于接合面，避免偏载使齿面局部接触。重复使用方面，楔形垫圈通常应按成对组件管理，不能混用不同规格或不同磨损状态的单片，否则楔形升角和咬合关系会被破坏。

　　三维结构设计中，可将垫圈族按公称尺寸建立参数化系列：中心孔随螺栓直径变化，外径依据标准支承尺寸联动，楔形面角度、齿距和齿高保持统一规则。装配模型里应保留两片垫圈的相对方向，使凸轮面彼此贴合、齿面朝外，便于工程人员在剖切视图和爆炸视图中识别安装方式。对于频繁振动的连接节点，还应结合螺栓强度等级、预紧扭矩、被连接件刚度以及接合面摩擦系数进行校核，而不是把防松垫圈视为弥补预紧不足的手段。这样形成的数字模型既可用于紧固件选型，也能直接服务于设备装配干涉检查、维修工艺说明和连接可靠性分析。
