对开式直立滑动轴承支撑座结构

　　这套对开式直立轴承支撑结构主要用于旋转轴系的径向承载与位置约束，常见于输送设备、轻工机械、小型传动装置以及试验台架中。它的核心作用是把轴运转过程中产生的径向载荷传递到机架或安装平台上，同时通过下半座与上盖的配合形成稳定的轴瓦容纳空间，便于轴承装入、检修和更换。

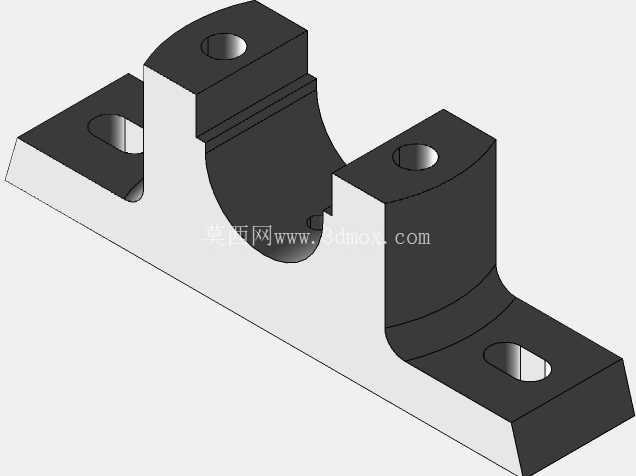

　　从结构布置看，底座采用平直安装面，两侧伸出带长圆孔的固定耳，长圆孔方向沿底座长度方向布置，这一细节在实际装配中很有价值：安装时可以沿轴向微调支撑位置，补偿机架孔距加工误差，也能在多支撑轴系对中时提供调整余量。底座中部向上形成两个直立支撑壁，壁顶加工有螺纹孔，用于连接上盖；下半圆弧面构成轴承的主要承载区，圆弧两侧保留台阶与定位面，使轴瓦或衬套在径向和轴向上都有明确约束。

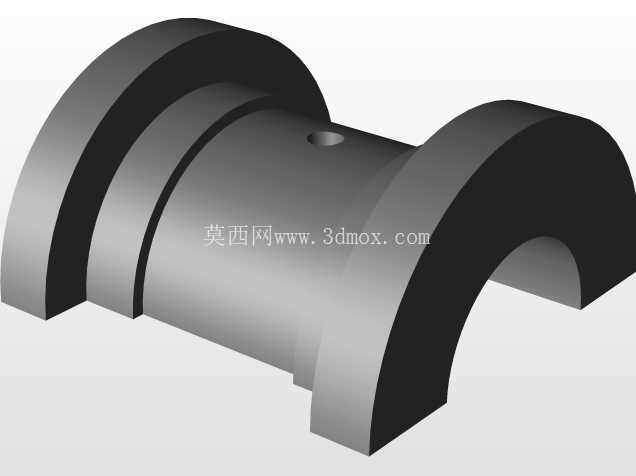

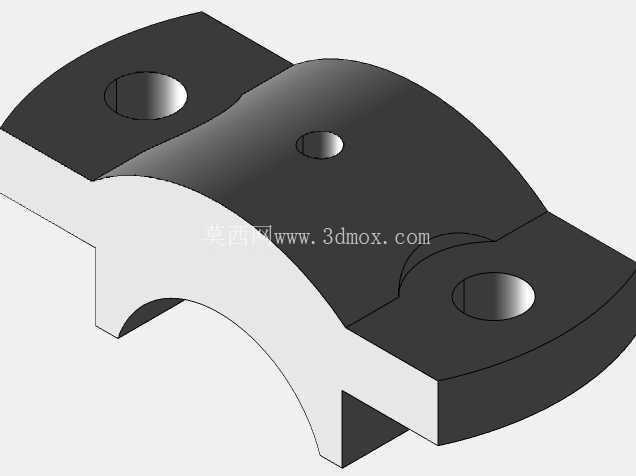

　　上盖部分同样采用半圆弧内腔，与底座合围后形成完整圆柱孔。盖体两端设置沉头通孔，紧固件穿过通孔后与底座螺纹孔连接，拧紧后可把轴瓦压紧在圆弧座内。上盖顶面并非简单平板，而是保留了较厚的实体区域，以提高孔口周围刚度，减少螺栓预紧和轴承受载时的局部变形。圆弧端部设置的凸缘和凹槽，可用于限制轴瓦轴向窜动，也能在装配时起到对位作用。

　　设计思路上，这种对开结构相比整体式轴承座更强调维护性。整体孔座在装入轴或轴瓦时往往需要从轴端穿入，检修空间受限；而分体上盖拆除后，可直接放置或取出下半轴瓦，轴系不必大范围拆卸。对于需要定期检查磨损、补充润滑或更换衬套的设备，这一结构能明显降低停机维护难度。

　　承载路径也比较清晰：轴颈载荷经轴瓦传递到下半圆弧座，再由两侧立壁分散到底板，最后通过底板固定螺栓传入机架。底板与立壁之间采用较大过渡圆角，避免应力集中；立壁外侧与底板连接处形成厚实截面，能够抵抗轴承受载时产生的张开趋势。上盖则主要承担压紧、定位和部分封闭作用，在冲击载荷不大的工况下可保证轴瓦贴合稳定。

　　外形与安装边界方面，模型整体呈低矮卧式布置，底座宽度决定机架支撑面的最小尺寸，两端安装孔的中心距是选型和校核时的关键边界。安装面需要保持平整，若机架焊接面存在翘曲，应先加工或垫平，否则底板强制贴合后会引起圆弧孔变形，导致轴瓦接触不良。轴承孔中心高决定轴中心线相对安装面的高度，在与联轴器、带轮或其他支撑座联用时，需要按该高度核对轴系同轴度。

　　建模时应重点保证半圆弧同轴度、盖体结合面平面度以及底板安装孔位置关系。长圆孔不宜简单按外观处理，其宽度需与所选螺栓规格匹配，端部半圆半径和直段长度要兼顾调节范围与支承面强度。螺纹孔周围应保留足够壁厚，避免螺栓拧紧时出现凸台开裂。圆弧面与端面交汇处的倒角、圆角也应按加工和装配逻辑表达，这些特征虽然不直接决定外形，却会影响轴瓦装入、应力分布和后期加工。

　　在实际使用中，该类支撑座适合中低速、载荷平稳或中等冲击的传动轴系。若用于高速或重载场合，还需结合轴瓦材料、润滑方式、热膨胀间隙和轴承寿命计算进一步校核。就结构本身而言，分体式圆弧支承、可调长圆安装孔和刚性立壁的组合，兼顾了承载、安装调整与维护拆卸，是机械传动系统中十分典型的轴承支撑方案。
