车轴支撑用剖分式轴承座总成

　　该支撑结构针对轴系需从上方完成支承装配的工况设计，常见于输送辊道、小型车轴、工装转轴以及需要侧向穿轴后再扣合上盖的设备布局中。常规整体式轴承在穿轴时往往需要沿轴向串入，当轴端带有联轴器、链轮、带轮或其他已装附件时，拆装空间会受到明显限制；剖分结构则可在轴就位后，将下半座、轴瓦及上盖分别从径向合围，再通过螺栓预紧形成稳定支承，检修时也不必大范围拆卸轴上零件。

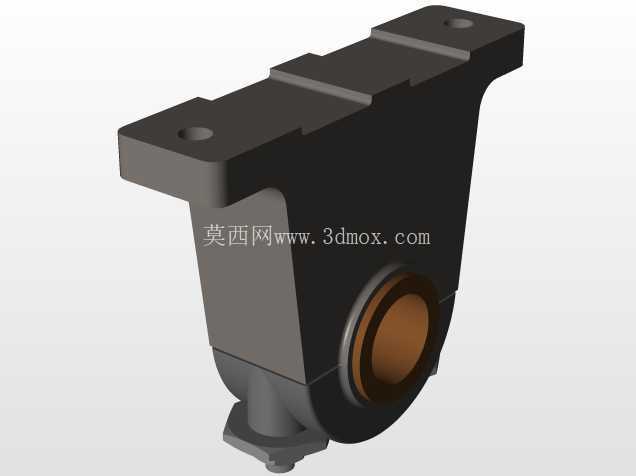

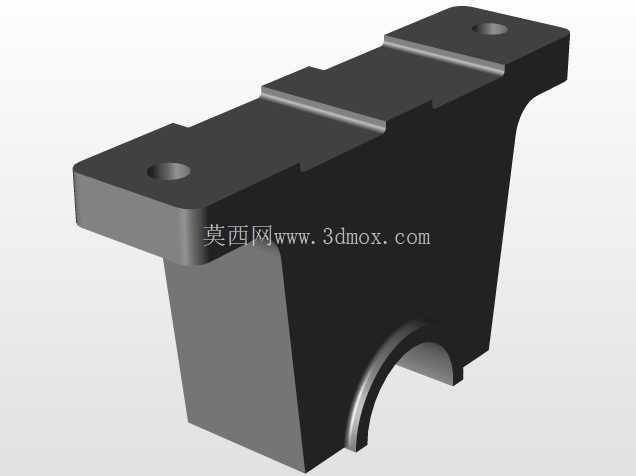

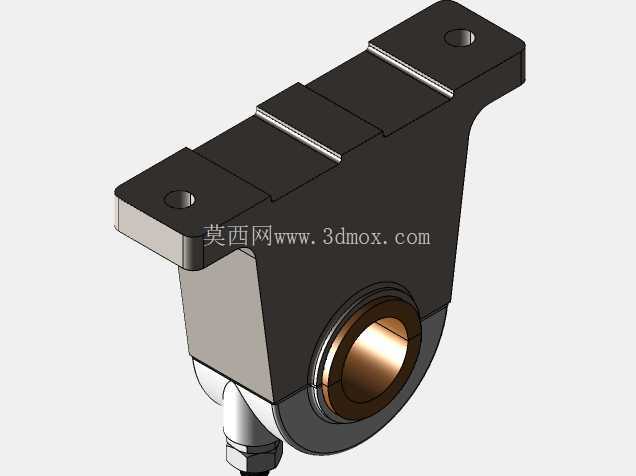

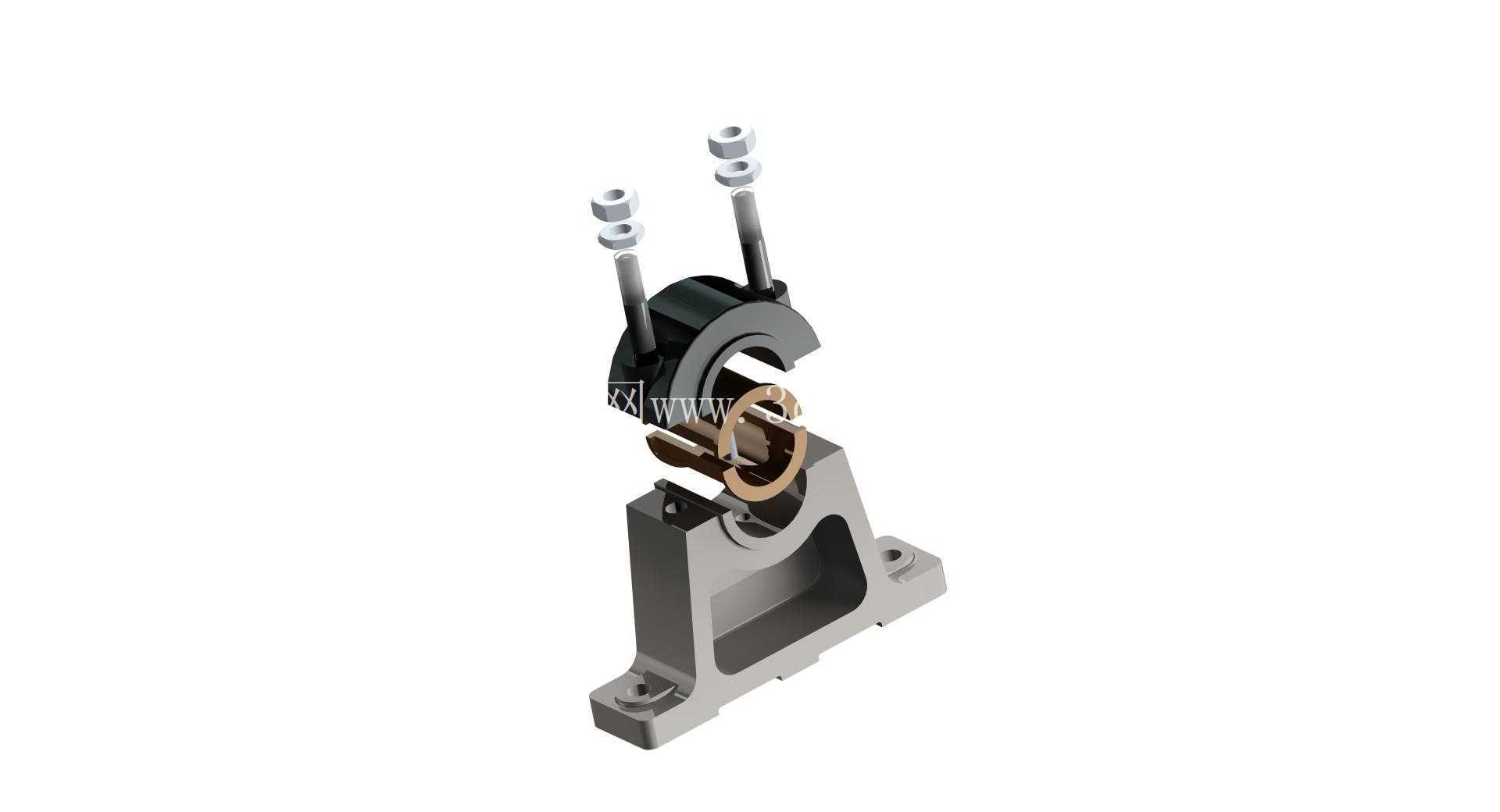

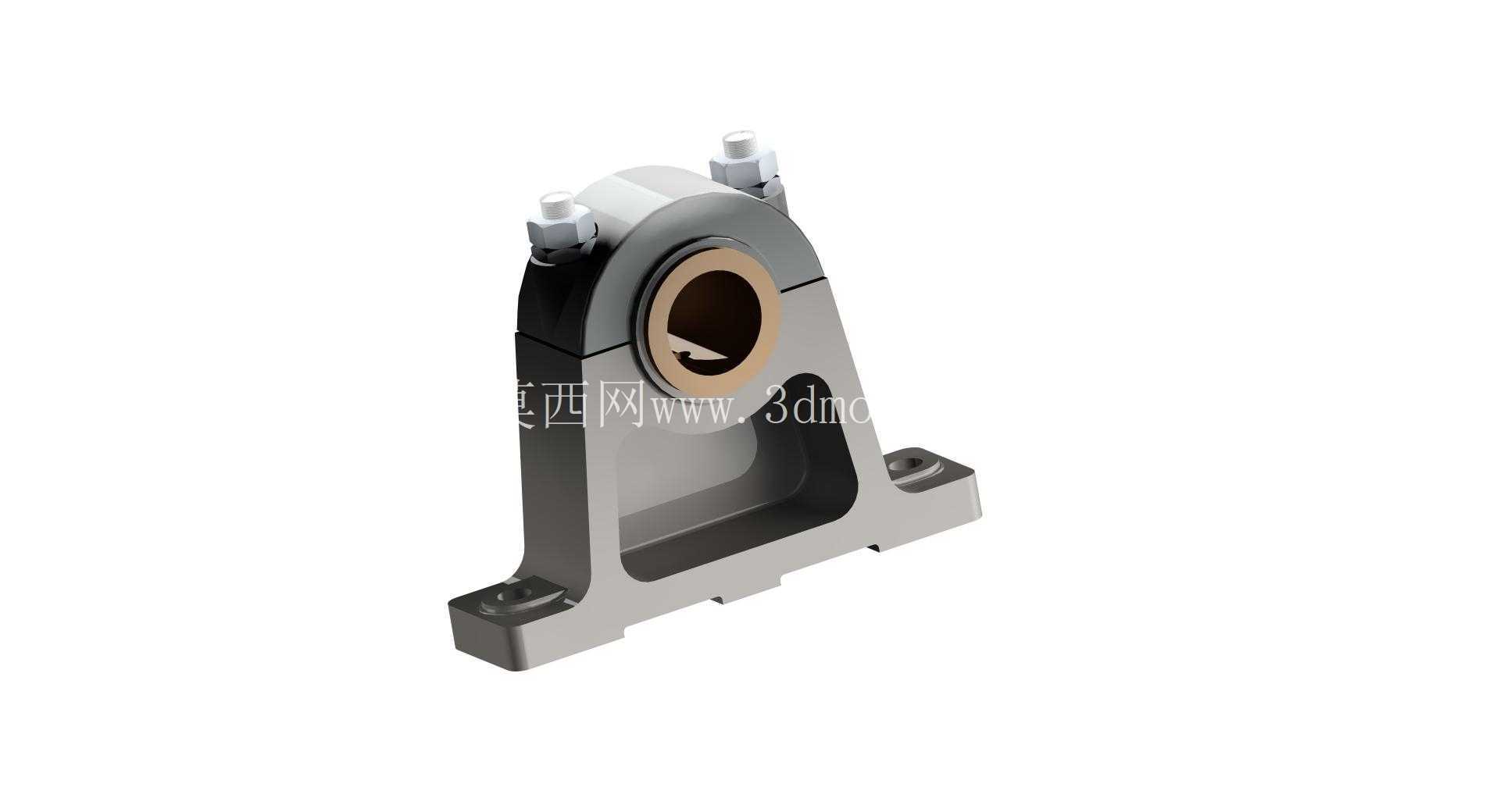

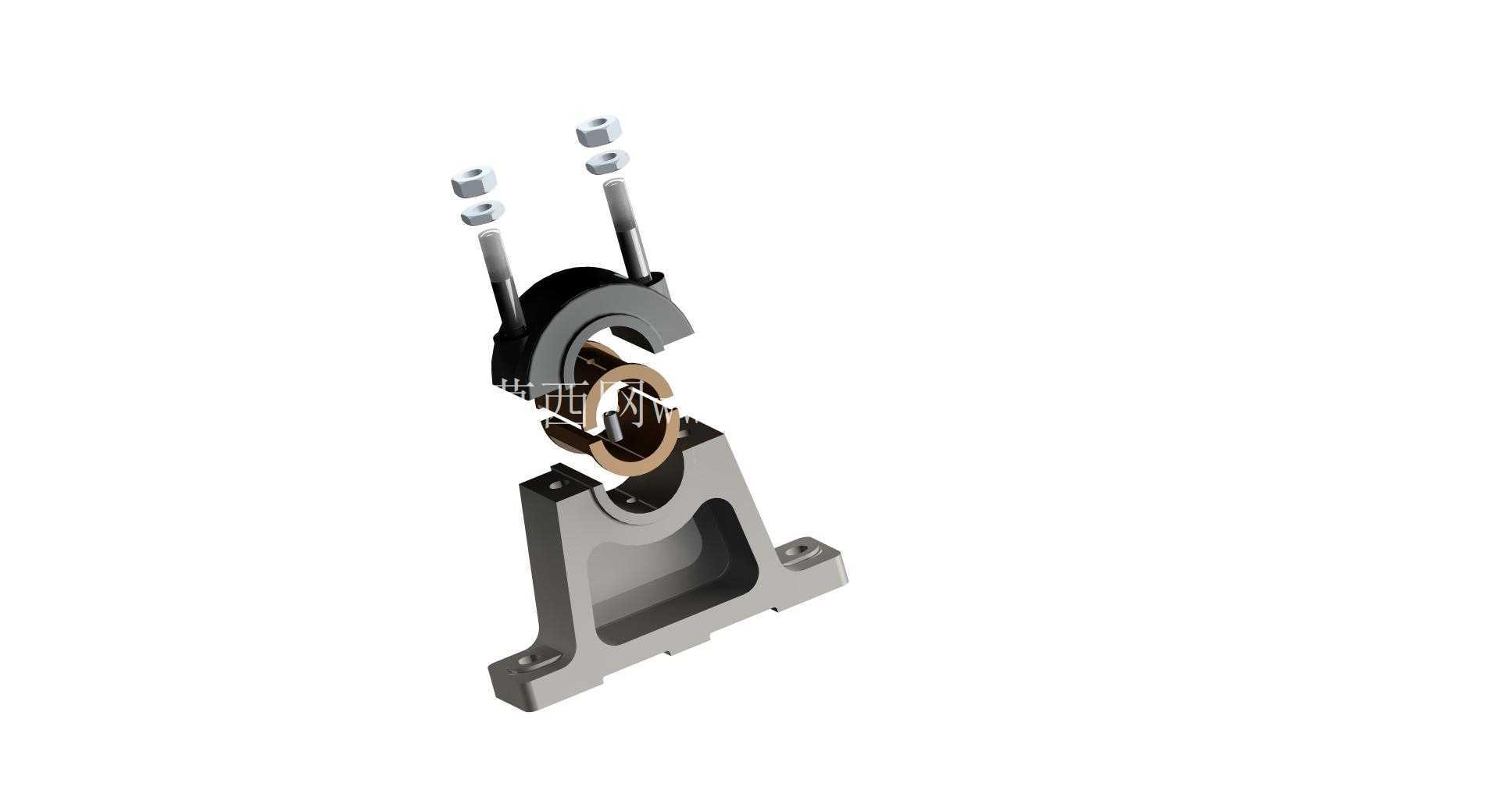

　　模型完整呈现了底座、支承本体、上下轴瓦、轴承盖、连接螺栓及紧固件的配合关系。底座采用带加强筋的立式支承形态，底部两侧伸出安装耳，耳板上预留安装孔，用于将整个组件固定到机架台面或设备基础上。加强筋从承力区域向底板过渡，可在承受径向载荷时降低悬臂弯矩带来的变形，同时避免单纯加厚壁板导致重量过大。

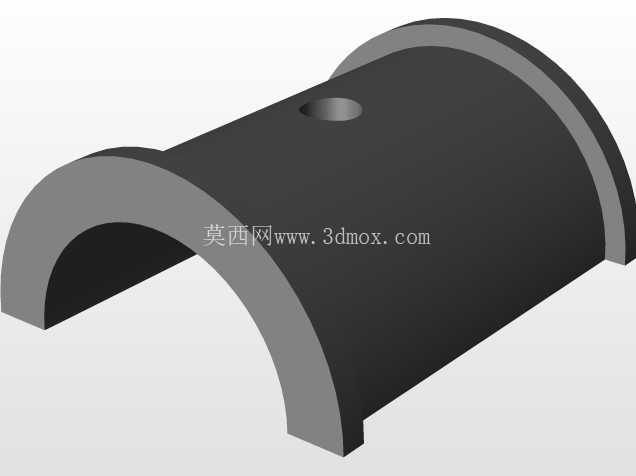

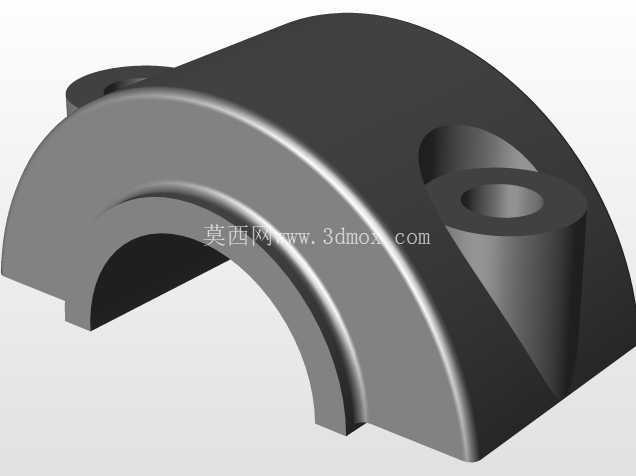

　　轴承孔位于结构中部，轴瓦嵌入座体与盖体之间，形成对转轴的包覆支承。上盖通过两侧紧固件与底座锁紧，螺栓轴线沿支承开合方向布置，预紧后可使剖分面贴合，保证轴瓦位置稳定。顶部伸出的螺栓件不仅体现装配层级，也反映出实际维护中开盖检查、更换轴瓦或调整间隙的操作路径。

　　从安装边界看，设计时需优先确认底板孔距、耳板宽度、轴承中心高以及轴孔直径之间的匹配关系。中心高决定轴中心线相对安装面的位置，直接影响轴系与传动件的对中；底板外轮廓则决定机架上所需的安装平面范围。若用于车轴或辊轴支撑，两支撑座应同轴布置，孔位公差、底面平面度以及轴瓦间隙都会影响运转时的发热、噪声和寿命。

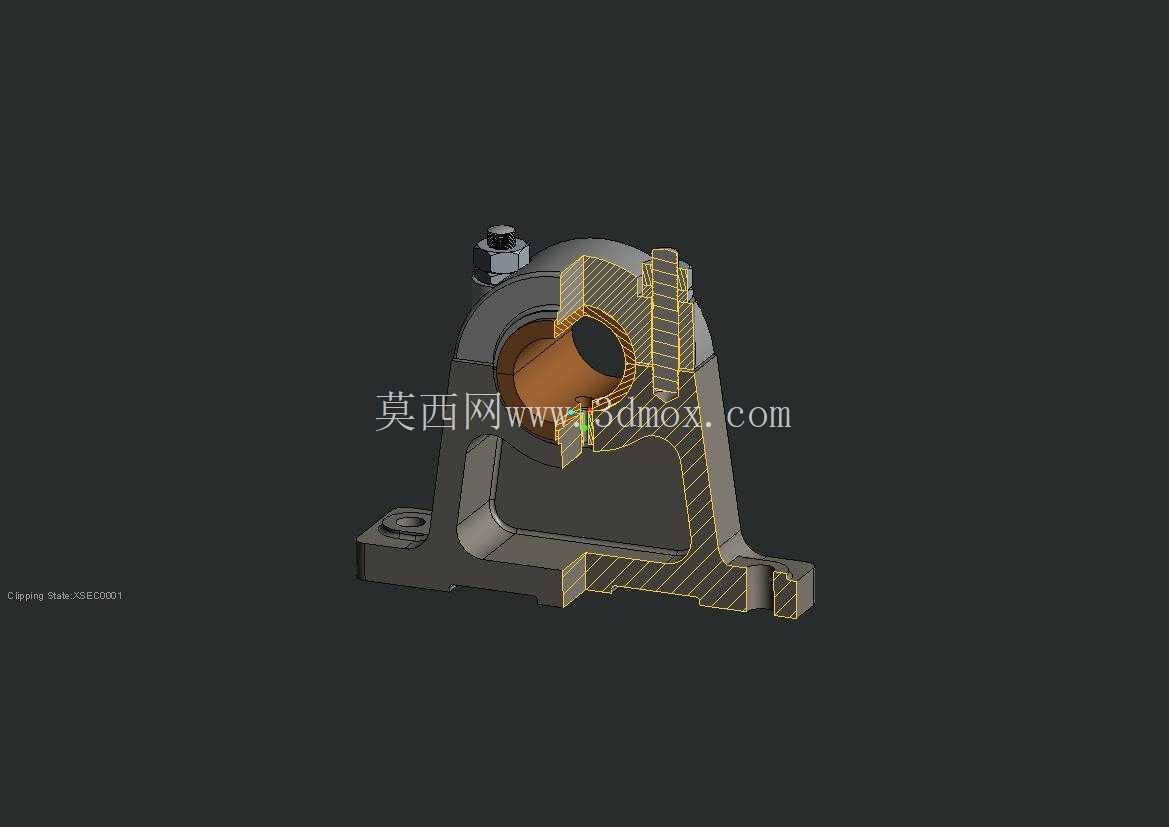

　　建模过程中，剖分面、轴瓦圆弧、螺栓过孔、沉台、加强筋和安装耳均需保持清晰的几何关系。底座承力区不宜出现突兀壁厚变化，筋板与主体交接处应保留合理过渡，以减少铸造或加工中的应力集中。对于需要外购标准轴承或轴套的方案，还应在三维环境中校核轴承外径、宽度、润滑空间和锁紧件位置，避免装配时上盖与轴上附件发生干涉。

　　整体结构强调可装配性与维护性，既服务于轴系支承这一基础功能，也兼顾设备布局中径向安装、快速检修和承载刚度的实际需求。
