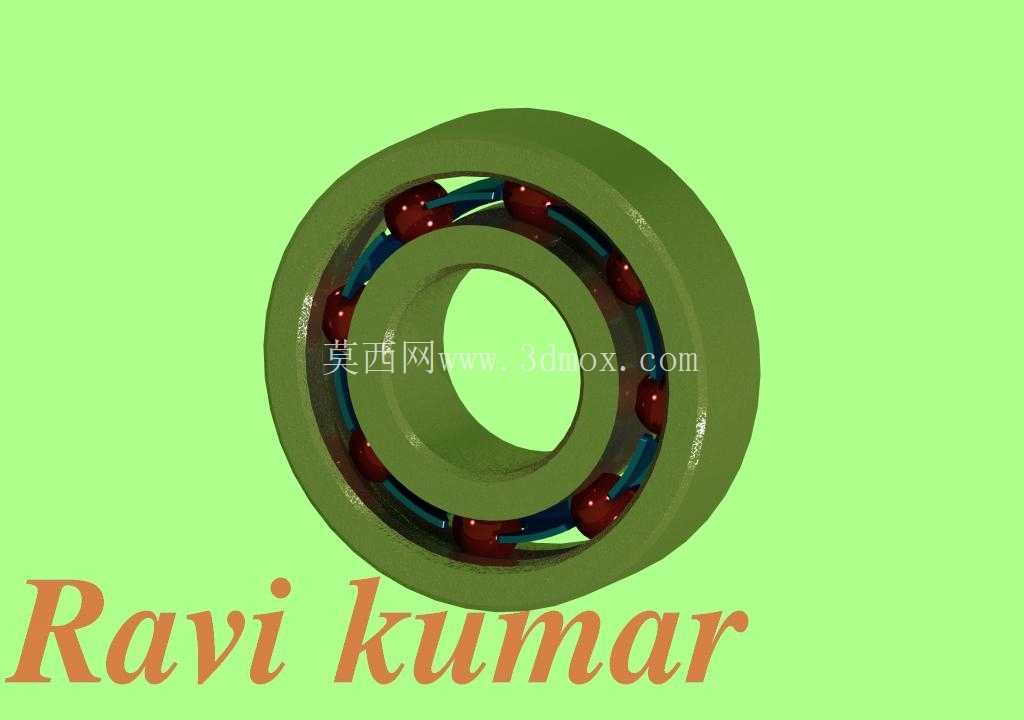

深沟球轴承滚动体螺旋保持架结构

　　该结构围绕旋转支承部位的径向承载需求展开，外圈与内圈均采用环形滚道构型，滚道截面曲率与球形滚动体表面形成连续贴合，工作时滚动体沿内外滚道周向滚动，将轴颈与支座之间的滑动摩擦转化为多点滚动摩擦，降低传动损耗。滚动体沿圆周均匀排布，相邻滚动体之间由螺旋状保持架分隔，保持架的兜孔曲面贴合钢球球面，既约束各滚动体的周向间距，避免滚动体相互接触产生摩擦磨损，又引导滚动体在非承载区顺利进入滚道，维持运转过程中滚动体的姿态稳定。

　　从安装边界来看，模型的轴向宽度由外圈两侧端面限定，径向轮廓以外圈外圆柱面为装配基准，内圈内孔面与转轴轴颈形成过渡配合，外圈外圆与轴承座孔形成对应配合；装配时需保证内圈端面与轴肩贴合、外圈端面与座孔挡边对齐，轴向定位尺寸需预留合理的游隙补偿空间，避免轴系热伸长后滚道受到额外轴向挤压。滚道沟道的曲率半径略大于钢球半径，使接触区形成椭圆接触面，在额定径向载荷下分散接触应力，同时可承受一定比例的双向轴向载荷，适用于中小功率减速器输出轴、电机端盖支承、输送机辊筒轴系等中高速旋转场景。

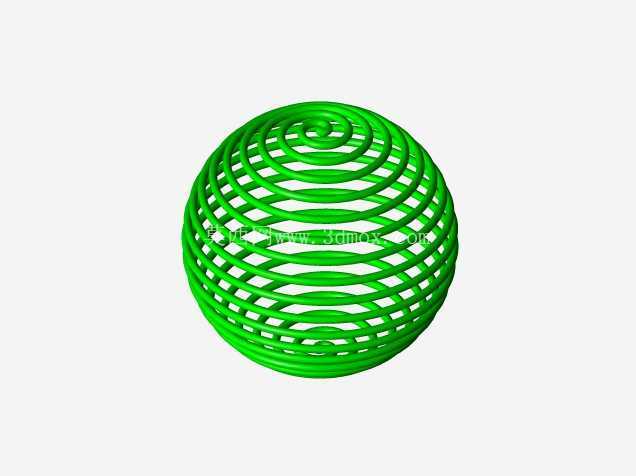

　　建模过程中先通过旋转特征生成内外圈的基础环体与沟道曲面，再绘制球形滚动体并按圆周阵列完成排布；螺旋保持架采用扫描方式生成，沿螺旋引导线绘制适配钢球轮廓的截面，通过曲线方程控制螺旋升角与兜孔位置，使保持架的每一段分隔筋恰好嵌入相邻钢球的间隙中。各零件的配合关系需逐一校验：钢球与内外滚道之间保留微小径向游隙，保证润滑脂可在接触表面形成油膜；保持架与钢球之间预留侧向间隙，避免运转卡滞。结构细节上，内外圈的倒角与圆角过渡可降低装配时的边缘应力集中，滚道表面的连续曲面也为后续磨削加工提供了明确的几何基准。这类支承结构在设备中主要承担转轴的定位与载荷传递，选型时需结合轴颈直径、支座孔径确定内外圈的名义尺寸，再根据转速与载荷工况校核额定动载荷，确保长期运转下滚道与滚动体的接触疲劳寿命满足设备使用要求。
