深沟球滚动轴承径向支撑结构

　　该滚动轴承结构以深沟球构型为核心，主要承担旋转轴系的径向支撑任务，同时可兼顾一定比例的双向轴向载荷，在中小型传动设备、输送辊道、电机输出端、家电动力单元、轻工机械转轴以及普通工业轮系中应用十分普遍。其最直接的作用是把轴与机架之间的滑动接触转化为滚动体与滚道之间的滚动接触，显著降低摩擦阻力，减少轴颈磨损，并使轮子或转子在高速运转时保持平稳的回转中心。

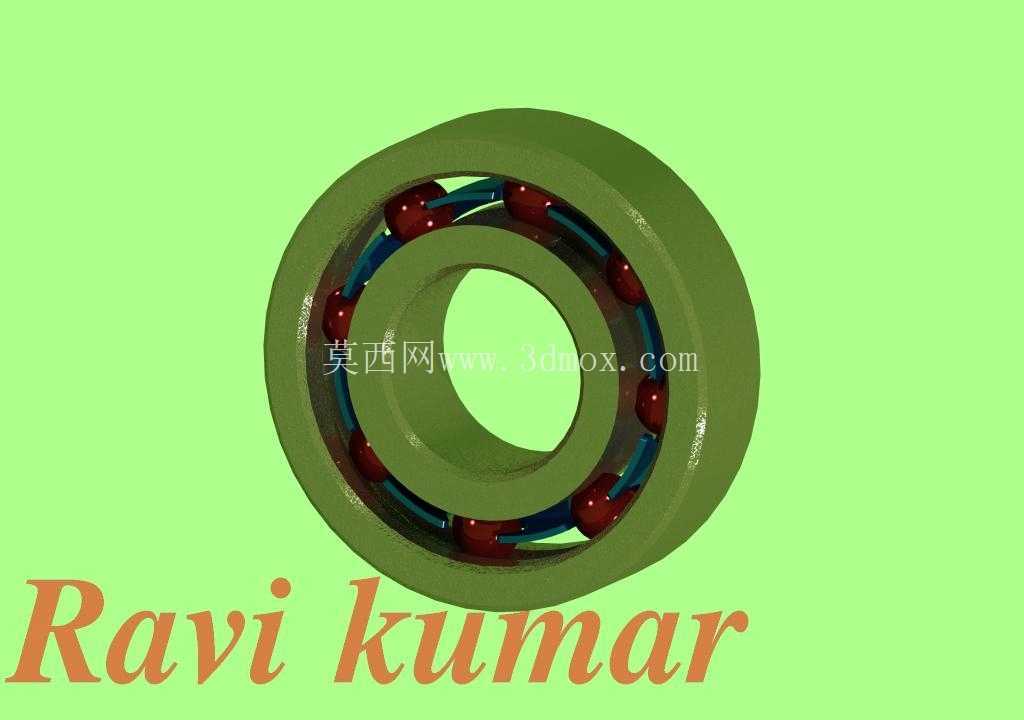

　　从结构组成看，模型包含内圈、外圈、多颗球形滚动体以及分隔滚动体的保持架。内圈通常与轴颈采用过渡或小过盈配合，随轴一起旋转；外圈安装在轴承座孔内，多作为固定支撑件；钢球沿内、外圈滚道连续滚动，承担载荷并传递运动；保持架将各滚动体均匀隔开，避免球与球之间直接摩擦和扎堆，改善运转时的载荷分布。滚道截面采用与钢球半径相匹配的圆弧沟形，使接触区能够稳定包住球体，在径向受力时形成多点承载，在承受轻微轴向力时也可通过沟道侧面约束轴系窜动。

　　建模时需要重点控制内外圈同轴度、沟道曲率半径、沟底直径、球径分组尺寸、滚动体数量以及保持架兜孔间隙。内圈内径决定与轴的配合边界，外圈外径决定座孔安装尺寸，宽度方向则影响轴向定位空间；这些尺寸共同构成选型时的安装包络。若用于轮系支撑，还需核对轴肩高度、座孔挡肩尺寸和圆角半径，防止拆装时磕碰滚道，或因支撑面过低造成内圈、外圈定位不可靠。

　　设计思路上，这类轴承并不追求复杂外形，而是通过标准化的环形轮廓和成熟的沟道几何实现高互换性。模型中可见滚动体沿周向均布，保持架在球间形成连续隔离，装配后整体结构紧凑，适合在有限径向空间内提供较高承载能力。润滑方面，实际使用时常在沟道周围填充润滑脂或布置油路，降低钢球与滚道、钢球与保持架之间的摩擦；密封或防尘结构则可根据工况加装在两侧，减少粉尘、水分和磨粒进入。

　　在设备布局阶段，轴承位置往往决定轴系的跨距和支撑刚度。成对使用时，需结合固定端与浮动端布置思路：固定端约束径向和轴向位移，浮动端允许热胀冷缩引起的微量轴向移动，避免轴温升高后产生附加载荷。对于带轮、链轮、输送带辊筒等轮类部件，轴承嵌入轮毂后可使轮体绕固定轴轻快旋转；对于电机、泵和减速器输入输出轴，轴承则为转子提供精确回转基准，降低振动和噪声。

　　三维建模过程中，滚动体与滚道之间通常按实际接触关系保留微小工作间隙，保持架兜孔与钢球之间也应体现合理间隙，不应简单做成完全干涉实体。装配检查时需关注旋转状态下钢球公转、保持架随动以及内外圈相对转动是否顺畅，同时核对密封圈、挡圈、锁紧螺母等周边零件是否与轴承宽度和倒角发生空间冲突。通过完整表达内圈、外圈、钢球和保持架的配合关系，该模型可用于轴系结构校核、教学演示、装配干涉检查以及通用机械支撑部位的选型参考。
