槽轮式间歇转位机构教学演示结构

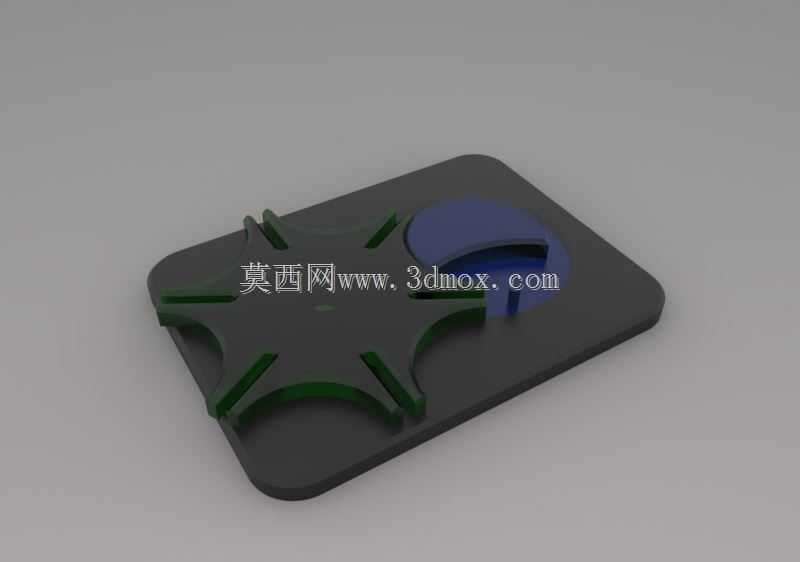

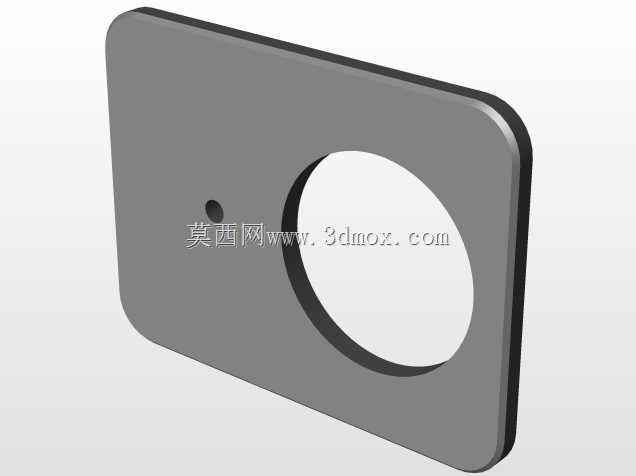

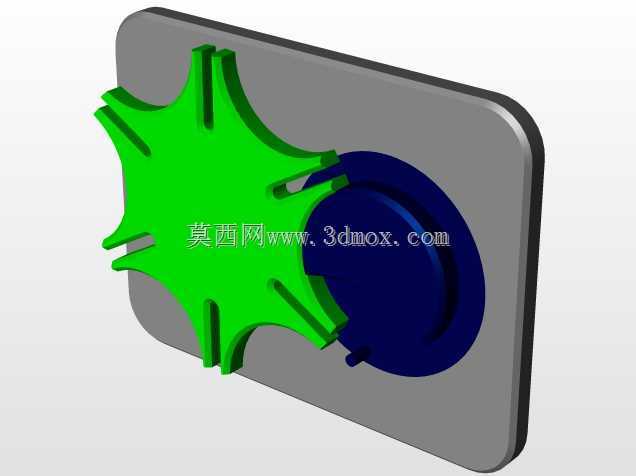

　　这套间歇转位演示结构把槽轮分度的核心动作浓缩在一块平整安装基板上，基板四角做了圆角过渡，既避免演示搬运时锐边划手，也给整机留出明确的安装边界，底板平面可直接固定在实验台架、教学展板或小型自动化实训工位上，外围不需要额外复杂支撑。带径向拨销的主动拨盘布置在基板一侧，工作时拨销嵌入星形槽轮的开口槽内，拨盘连续回转过程中，拨销进入槽道便推动槽轮转过固定角度，拨销脱离槽道后，槽轮外缘的凹锁止弧与拨盘上的凸锁止弧贴合，从动件被可靠锁止，不会因惯性或轻微外力出现越位晃动。

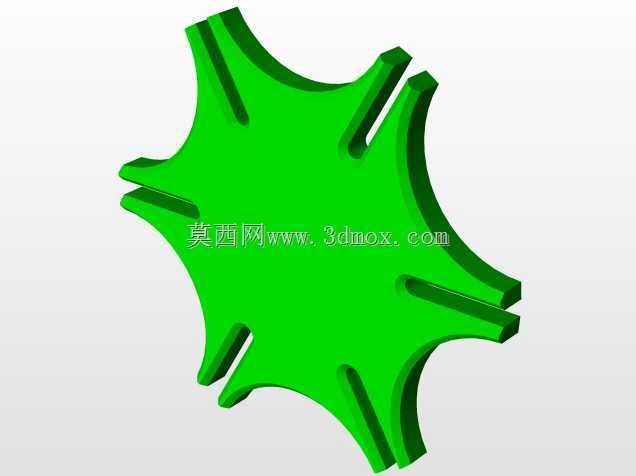

　　槽轮本体开设多道均布径向槽，对应每一次输入回转，输出端完成一次步进转位，停顿区间可用于完成工位上的装配、检测、上料或打标动作，这种运动特性在轻工包装线、转盘式多工位测试台、胶片牵引机构以及教学示教面板中十分常见。建模时优先保证拨销进入和退出槽道的相对轨迹顺滑，槽口两侧留出合理间隙，避免机构在切入瞬间发生刚性卡滞；锁止弧的配合半径经过匹配，从动件在停歇阶段的角向位移被限制在极小范围内，不需要额外加装制动元件即可保持工位姿态。星形槽轮的辐条式开槽在保证刚性的同时减少了转动惯量，手动拨动演示时阻力轻盈，装入低速驱动单元后也能降低启停冲击。

　　主动拨盘的偏心拨销位置决定槽轮动程角，槽数则直接决定每次分度的转角，设计调整阶段可通过更换不同槽数的槽轮、改变拨销中心距来适配不同工位数量的转盘布局。基板上各构件的安装孔位按同轴度要求排布，主动轴与从动轴的中心距是整套机构的核心尺寸，建模过程中两轴间距、拨销回转半径、槽轮槽长形成联动约束，修改任一参数都可同步校验运动干涉情况。整机没有冗余外罩，所有运动副完全外露，观察者可以直接看到拨销入槽、槽轮转位、锁止弧贴合的完整过程，用于机构原理讲解时，能把间歇运动中“动—停—动”的节拍关系直观呈现；嵌入实训设备时，可在槽轮上方加装分度转盘，将工装夹具固定在转盘对应工位，配合主轴连续运转实现步进送料，停歇时段留给执行元件完成作业，转位时段则快速切换工位，兼顾连续驱动的稳定性和间歇作业的定位需求。
