这套刚性凸缘联轴器结构,面向中小功率传动轴系的刚性同轴连接场景,常见于常规输送辊道、轻工传动工位、小型泵组输入端、机床辅助进给轴以及固定式工业传动单元中,用来将两根沿同一轴线布置的轴段锁紧为一体,运转过程中不具备补偿径向、角向与轴向偏移的能力,因此对安装时的两轴对中精度有明确要求。

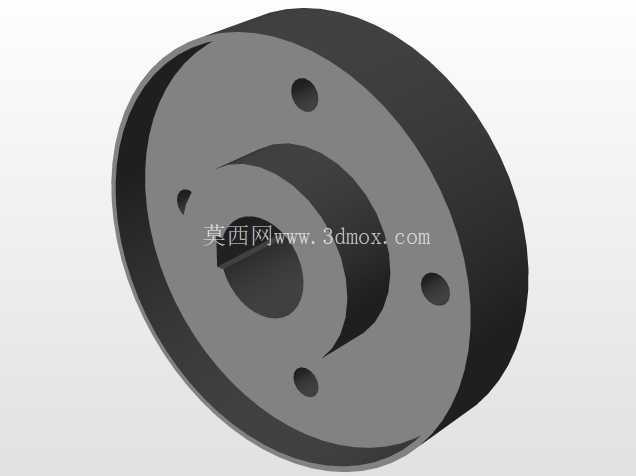

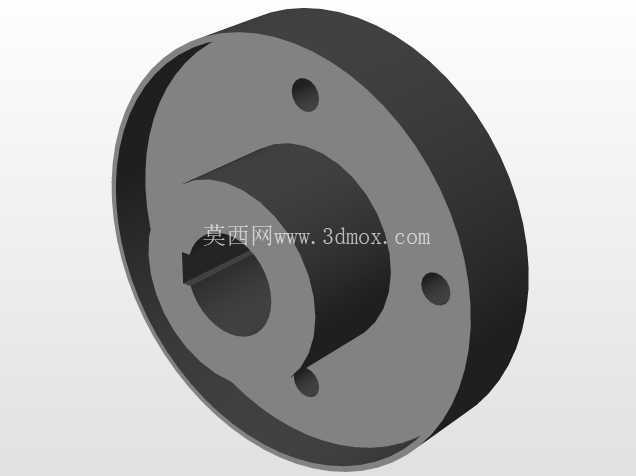

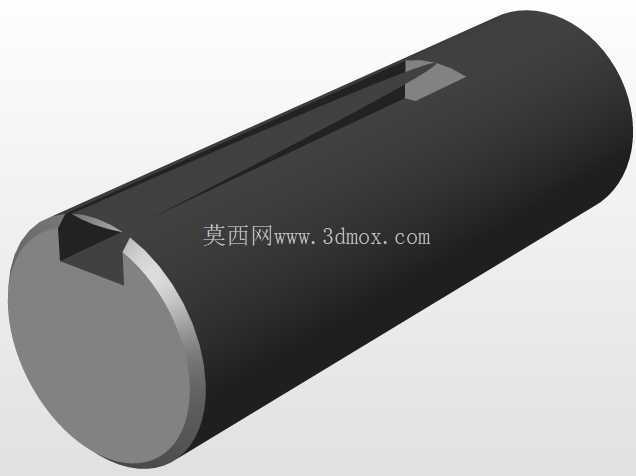

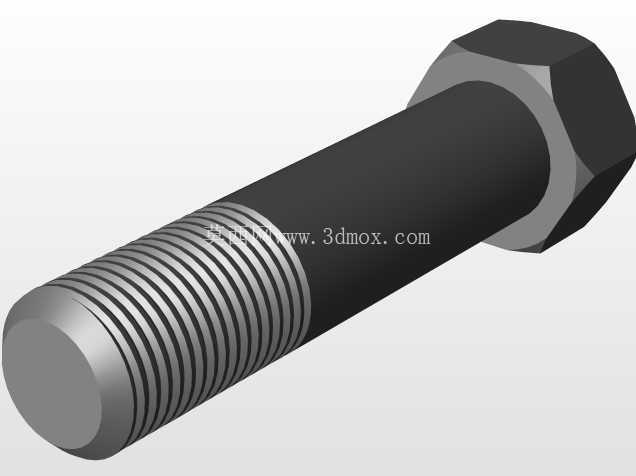

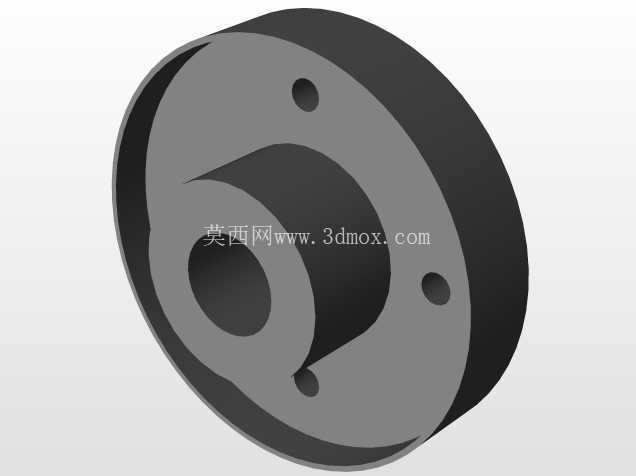

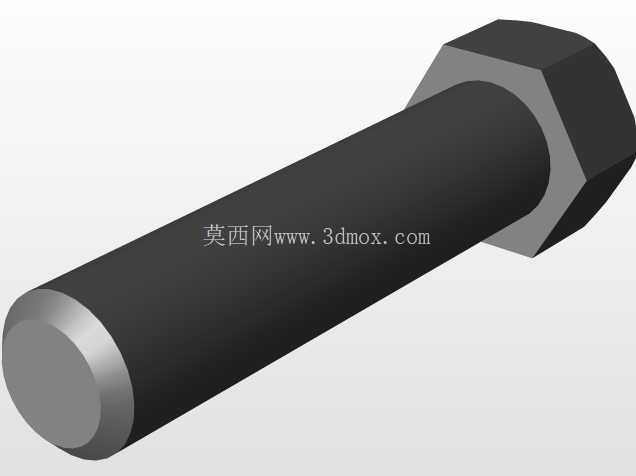

从结构组成来看,整套构件包含两个带安装凸缘的盘状半联轴器与配套锁紧圆柱轴段:其中一个半联轴器的毂部加工出带键槽的轴孔,用于和主动侧动力输出轴配合,通过平键传递扭矩,限制轴与毂之间的周向相对转动;另一半联轴器对应从动侧轴端,两个半体的对接法兰端面上沿圆周均布布置多组螺栓过孔,装配时依靠穿入的紧固螺栓将两片法兰压紧,结合法兰接合面的摩擦阻力与螺栓抗剪能力共同传递工作扭矩。
建模过程中优先还原了实际加工与装配的工艺逻辑:法兰盘外缘做了规整的圆柱面处理,盘体上的连接孔位沿节圆均匀排布,孔边预留了足够的螺栓扳手操作空间,避免现场装配时工具与相邻毂体、设备罩壳发生干涉。轮毂部分的轴向长度按照轴径的常规配合比例设定,既保证键连接的有效接触长度,避免轴孔局部压应力过高,也不会因毂部过长额外占用轴向安装空间。轴孔内的键槽尺寸遵循普通平键的配合规范,槽侧与键的配合选取正常传动场景下的过渡配合区间,能够满足恒定转向、载荷平稳工况的传力需求。
安装边界方面,布置该联轴器时需要在径向预留出大于法兰外径的操作空间,方便施工人员伸入扭矩扳手逐次对称拧紧法兰螺栓;轴向方向要在两半联轴器对接面之外预留出拆装时半体沿轴向外移的行程,方便后期更换密封件、维护轴端轴承时不必大范围挪动主从动设备本体。由于这类刚性联轴器没有弹性缓冲元件,选型时仅适用于载荷平稳、冲击振动小、工作转速稳定的传动场合,若现场轴系对中误差难以控制,或启停频繁存在冲击载荷,则需要改用带弹性元件的挠性联轴器。建模时各配合面的同轴度、法兰端面与轴线的垂直度都按照传动件常规形位公差逻辑做了结构还原,法兰接合面保持平整无凸起,保证锁紧后两片法兰能够完全贴合,不会因局部间隙造成传力时螺栓受附加弯矩。配套的圆柱轴段还原了轴端的装配形态,轴的外径与半联轴器轴孔形成基准配合,轴端未超出联轴器毂部端面,避免运转时和相邻部件发生剐蹭。
