减压阀用开口弹性卡环限位挡圈

　　这类开口卡环多用于减压阀、调压阀及小型流体控制装置内部，承担轴向限位、零件定位和间隙约束作用。阀体内的阀芯、弹簧座、膜片组件或衬套在装配后需要限制轴向窜动，卡环嵌入阀腔内壁的环槽中，形成可拆卸的止挡面，使内部组件在压力波动、启闭冲击和振动工况下仍保持确定位置。与整体式台阶限位相比，开口环结构便于从阀口一侧装入，维修拆解时也可通过钳口收缩取出，适合仪表阀门这类空间紧凑、装配路径受限的部件。

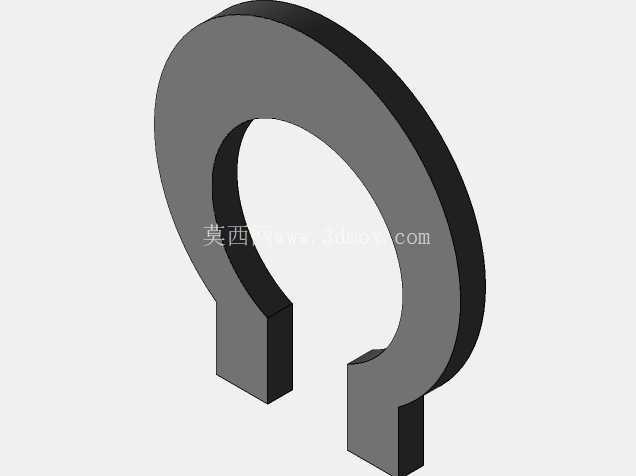

　　从几何形态看，模型主体为等宽弧形环带，环体具有一定厚度，开口两端延伸出近似平直的夹持脚，脚部端面平整，便于卡环钳施力。开口设计使环体具备径向弹性：装配时两脚受外力靠拢，外环直径收缩，可穿过阀腔内壁；进入环槽后外力释放，环体回弹，外圆贴入槽底，侧面露出槽口形成挡肩。弧形段的曲率需要与安装槽直径匹配，过盈不足会导致卡环在槽内松动，过盈过大则造成装配困难或残余应力过高。

　　建模时应重点控制环体宽度、厚度、开口间隙、外圆半径以及夹持脚长度之间的关系。环宽决定与被定位零件的接触面积，厚度影响抗剪切和抗弯能力，开口间隙则影响收缩量与回弹范围。若卡环承受弹簧预紧力或介质压力传递的轴向载荷，挡肩与环槽侧壁的接触位置不能过于靠近槽口边缘，否则容易造成槽壁压溃或卡环翻转。夹持脚端部通常需要保留足够受力面，避免装配工具滑脱，同时脚部与环体过渡处不应出现尖锐突变，以降低反复变形时的应力集中。

　　实际安装边界主要包括阀腔内径、环槽槽底直径、槽宽、槽侧圆角以及被限位件的端面直径。卡环装入后，外圆应稳定坐落于槽内，内圆不得过度侵入阀芯运动区域；两侧端面需平行于零件轴线，保证受压时载荷沿环周较均匀分布。对于减压阀这类频繁承受压力脉动的设备，卡环虽然体积小，却直接关系到阀芯行程和弹簧预压量的稳定性，因此在结构设计中不能仅按几何占位处理，而应结合槽位强度、材料弹性极限和装配工具操作空间共同校核。
