机械传动用偏心惰轮结构三维设计

　　在各类需要调整传动路径、匹配多轴旋转同步性的机械系统中，惰轮是极为常见的中间传动组件，这套偏心结构的惰轮设计，主要面向需要在有限安装空间内完成非同轴动力传递的场景，常见于小型动力设备、阀门驱动机构、轻工自动化输送单元的传动链路中。从实际功能来看，该组件并不直接参与动力输出的变速配比，核心作用是承接电机主轴的旋转扭矩，将动力平稳传递到位置存在偏移的从动旋转部件上，同时可以通过自身的安装位置微调，张紧配套的传动带或啮合传动副，消除传动间隙带来的回程误差，降低传动过程中的振动与异响。

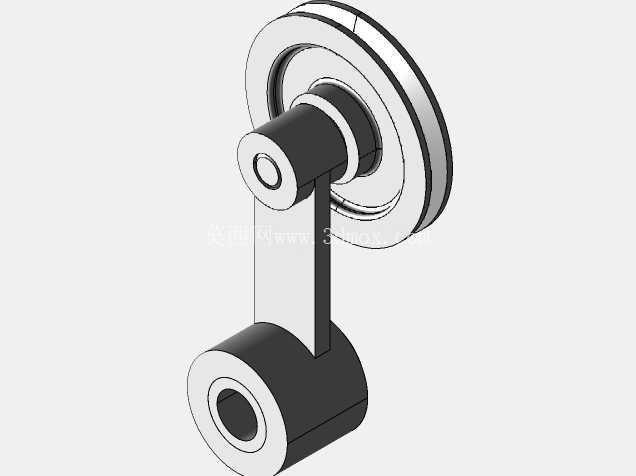

　　设计过程中首先考虑的是安装边界的适配性，整体组件采用同轴轴段加偏心连接臂的结构，主体包含两个带安装孔的回转套筒与中间的连接臂部分，上端套筒用于配套轴承安装在设备固定机架上，作为整个惰轮的旋转支撑基准，下端套筒用于对接从动旋转部件的输入轴，两个套筒的中心距根据实际传动的偏移量做了精准匹配，连接臂的截面做了等强度优化，在保证结构刚性的前提下尽可能减少不必要的材料冗余，降低组件自身的转动惯量，避免高速传动过程中因为惯量过大带来的启动冲击。

　　外形尺寸上，上端支撑套筒的外径匹配常用的深沟球轴承安装尺寸，轴段长度预留了轴承内圈定位、挡圈安装的空间，下端从动连接套筒的内孔做了公差适配设计，可直接与标准直径的从动轴过渡配合，不需要额外加工转接衬套，安装时只需要先将轴承压入上端套筒，固定到机架的安装座上，再将下端套筒与从动轴对接锁紧，即可完成组件的装配，不需要复杂的调校步骤。在结构细节处理上，两个回转套筒的端面都做了倒角处理，避免装配时刮伤配合零件的表面，连接臂与套筒的衔接位置做了圆角过渡，减少应力集中的问题，即使在频繁正反转的传动工况下，也不容易出现衔接位置断裂的问题。

　　这套惰轮结构没有多余的复杂零件，整体加工工艺性好，两个套筒部分可采用圆钢车削加工，连接臂部分可与套筒一体铣削成型，也可以根据成本需求采用焊接结构，适配不同批量的生产场景，实际使用中可以根据传动负载的大小，调整连接臂的截面厚度与套筒的壁厚，满足从轻载检测设备到中载工业传动机构的不同使用需求，在传动链路布置时，不需要额外改动主动轴与从动轴的原有安装位置，只需要增加这套惰轮组件即可完成偏移轴之间的动力传递，大幅降低整机传动结构的改造成本。
