C型铰接式重载传动拖链结构设计

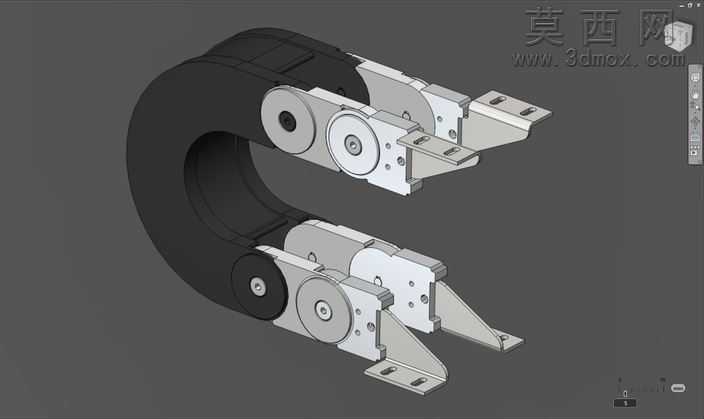

本作品为C型铰接式重载传动拖链的三维建模设计，整体采用三维机械设计软件完成全参数化建模，建模过程中严格遵循机械传动部件的装配公差规范，对每一处铰接配合面、安装定位孔都进行了精准的尺寸约束，确保各活动部件的运动干涉检查一次性通过。渲染阶段采用工业级写实材质方案，主体弯曲承载链节部分赋予哑光黑色高强度工程塑料材质，通过调整材质的粗糙度、环境光遮蔽参数，还原工程塑料耐磨、抗冲击的质感；两侧的铰接连接座、安装固定板赋予银灰色金属材质，添加细微的拉丝纹理与金属反光属性，精准呈现铝合金或不锈钢材质的金属质感，同时对铰接处的销轴、轴承部件单独赋予高反光金属材质，突出核心传动部件的结构细节。结构设计上，整体采用C型半开放弯曲布局，上下两组对称的铰接单元通过中间的弧形链节实现大角度弯折，每侧铰接单元都设置了多组同轴销轴与衬套结构，保证拖链弯折过程中转动顺滑无卡滞，两侧的安装板预留了标准化的安装孔位与定位卡槽，可直接适配不同规格的设备安装端面，内部预留的走线空间可同时容纳多组动力线缆、信号管线与液压气管，链节之间的限位结构可严格控制弯折半径，避免内部线缆出现过度弯折损伤。设计思路围绕工业场景重载走线需求展开，兼顾了结构强度与运动灵活性，既保证拖链在高速往复运动过程中不会出现脱链、变形问题，也通过模块化的铰接单元设计，方便后期根据使用需求增减链节数量、调整整体弯曲行程，建模过程中对所有配合面都做了倒角与圆角处理，既消除了应力集中隐患，也让整体外观更符合工业产品的设计美学，渲染输出的效果图可清晰展示拖链的装配关系与运动形态，为后续的工程样机制作、生产加工提供了完整的三维数据参考。
