该对焊旋转轮毂主要面向高压管路系统中的端部连接与相对旋转补偿场景,常见于液压试验台、高压流体输送撬装、阀门执行机构周边以及需要在固定管路与转动部件之间传递介质的位置。它不是单纯外观件,建模时需要把焊接边界、密封配合段、旋转承载段和端部过渡关系同时表达清楚,否则后续出工程图或进行装配校核时容易出现干涉。

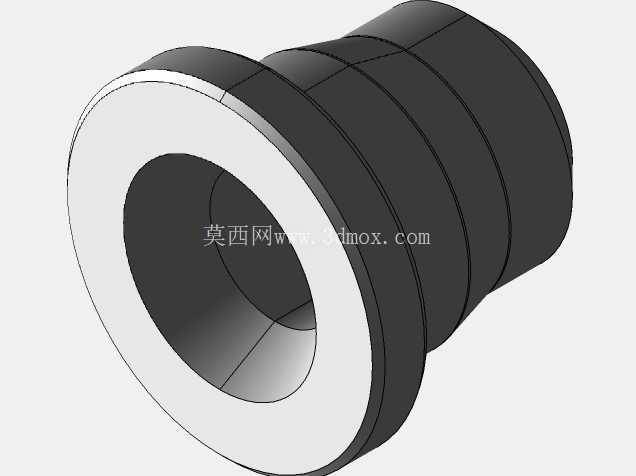

从结构上看,零件一端采用对焊连接形式,适配1英寸、ANSI SCH160等级对应的厚壁管系。厚壁工况下,管口不能按普通薄壁管件处理,焊接坡口、端部外径、内径及壁厚过渡都要保留足够细节。另一端带有法兰式凸缘和中心通孔,凸缘端面承担轴向定位与压紧作用,内孔则形成介质通道。中部阶梯外形既包含旋转配合所需的圆柱面,也通过台阶结构限制装配方向,使零件在装入配套阀座或接头体后能够保持同轴。
实际使用中,这类轮毂通常承受较高内压,并在管路存在小幅转动、装配角度偏差或维护拆装需求时提供旋转自由度。设计思路上,优先保证流道连续和受力路径明确:介质从焊接端进入后,沿中心孔直通至配合端,避免突然缩径造成额外湍流;外部载荷则通过凸缘、阶梯轴段和焊接端逐步传递到相邻管件。圆角与台阶过渡不能随意省略,尤其在高压等级下,截面突变位置往往是应力集中的起点。
建模时可先按回转体思路建立主体轮廓,再依据焊接端、配合圆柱面、凸缘端面和内孔通道划分特征。外形尺寸需要围绕安装边界控制:对焊端管径与壁厚应匹配SCH160管系,凸缘外径决定相邻压紧件的空间包络,轴向长度影响阀门或管路总成的安装距;内孔尺寸则关系到通流能力与密封件选型。旋转配合段的直径和长度要与配套壳体保持一致,端面压紧区域应平整,避免装配后出现偏载。
在管路布置阶段,该件可作为高压阀门与管道之间的过渡旋转接头使用;在设备维护时,焊接端固定于管系,配合端允许相关组件按需要调整角度,减少强行对口带来的附加应力。三维模型中保留各段圆柱、坡口、凸缘和内孔细节,能够直接用于干涉检查、焊接位置确认、密封空间校核以及加工件结构评审。
