减压阀喷射端内部流道结构设计

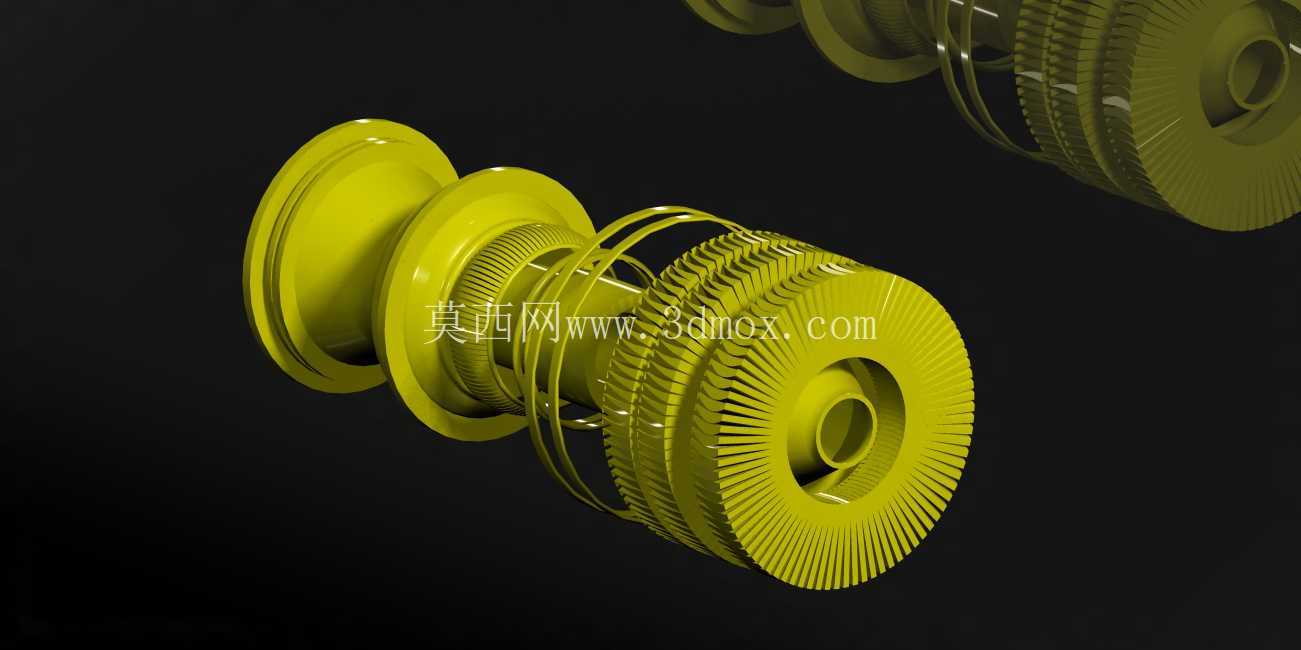

　　这套喷射端结构主要面向减压阀内部的节流与导流环节，常见于气动控制管路、小型流体调压装置以及实验台气路改造场景。在实际设备运行中，高压介质进入阀体后，需要通过特定的喷射结构完成流速提升、压力衰减与流向整理，避免出口侧出现压力骤升、紊流冲击或者密封面偏载。结构建模时先从介质通路入手，中心孔承担主流通作用，外围密集齿状导流面并非装饰特征，而是用于分散射流、扩大介质与腔壁的接触范围，让高速流体在透明壳腔内部逐步减速，降低后续稳压腔的扰动。

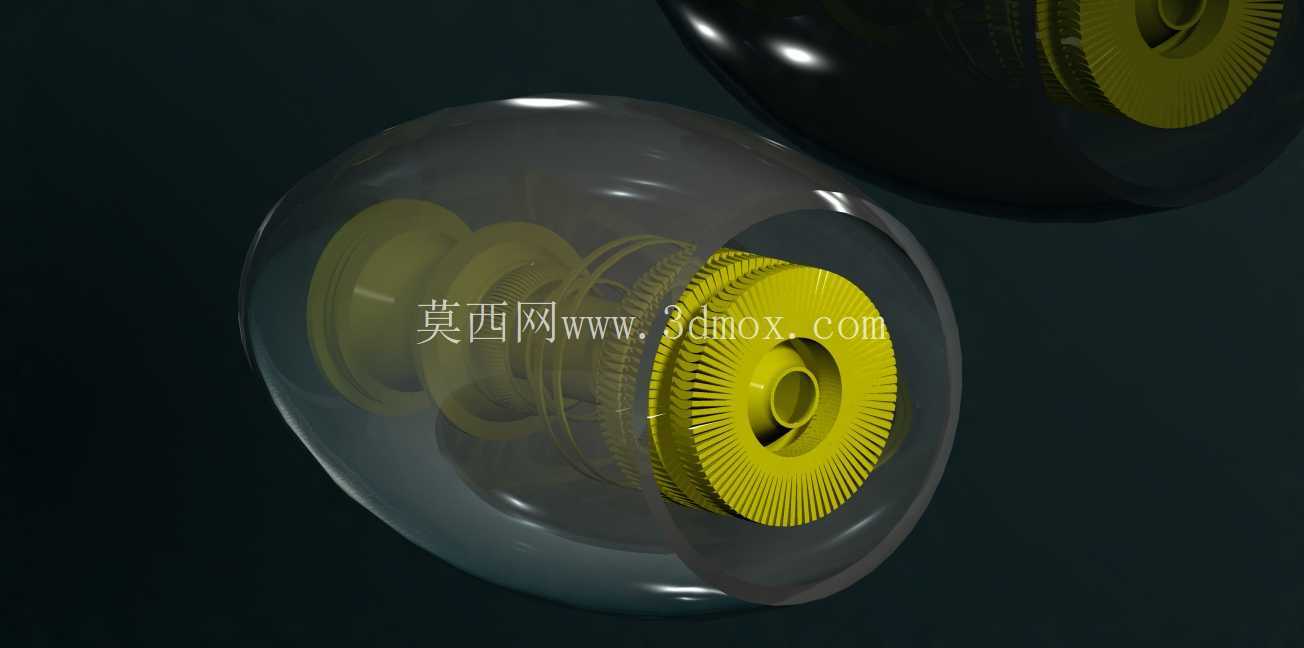

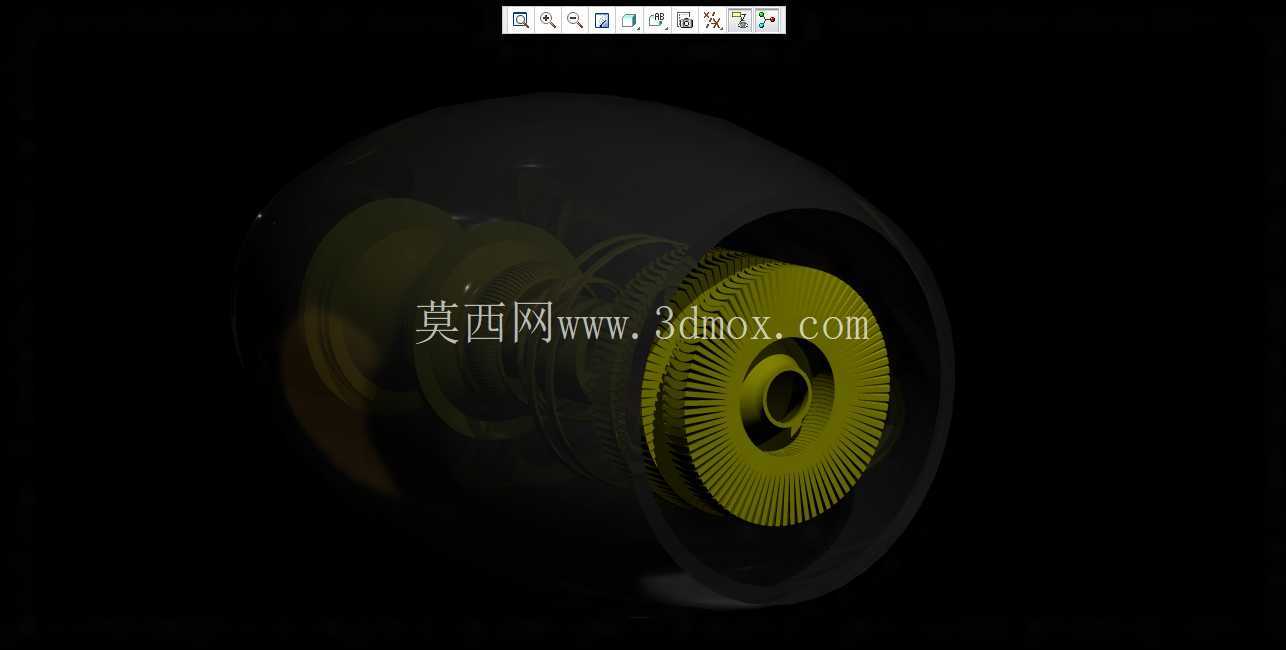

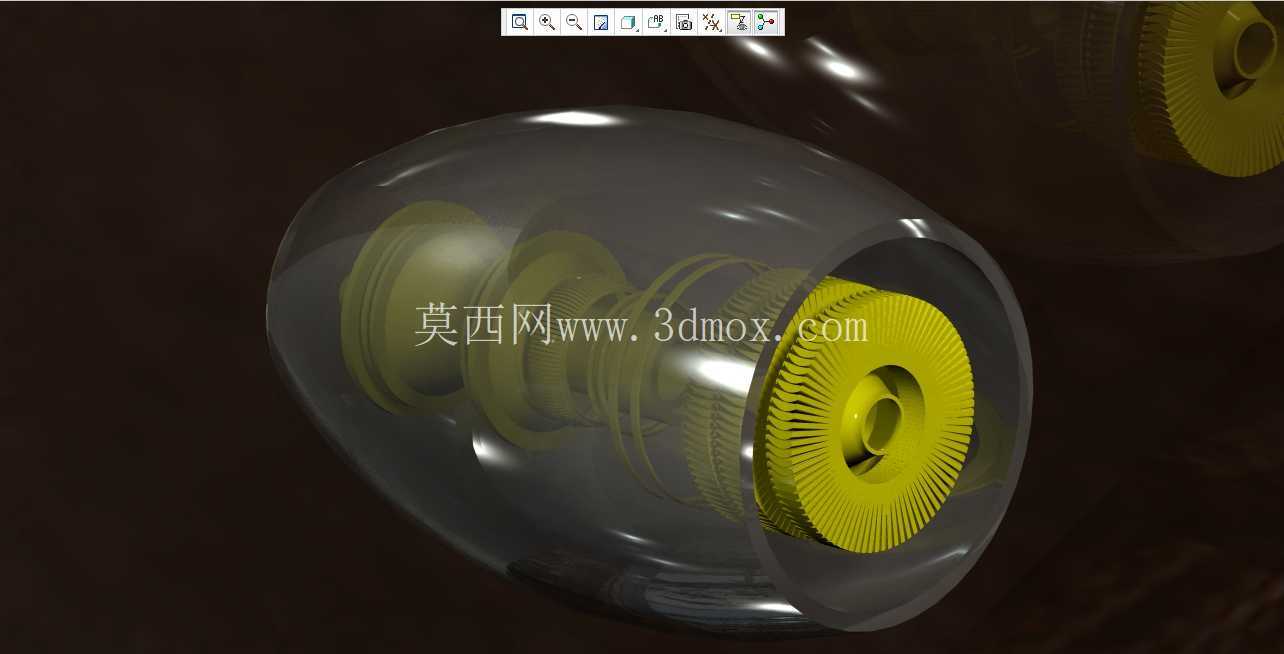

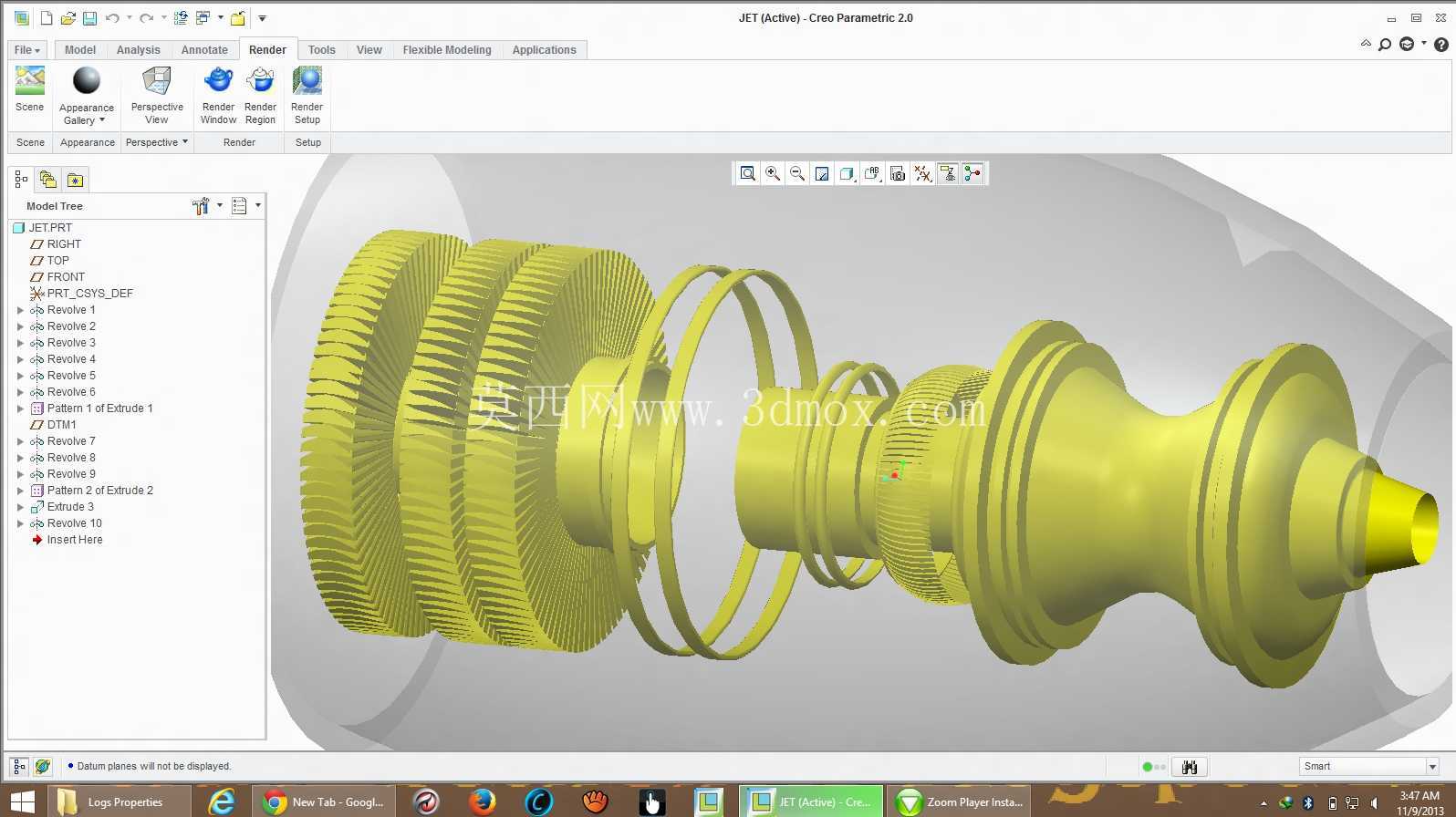

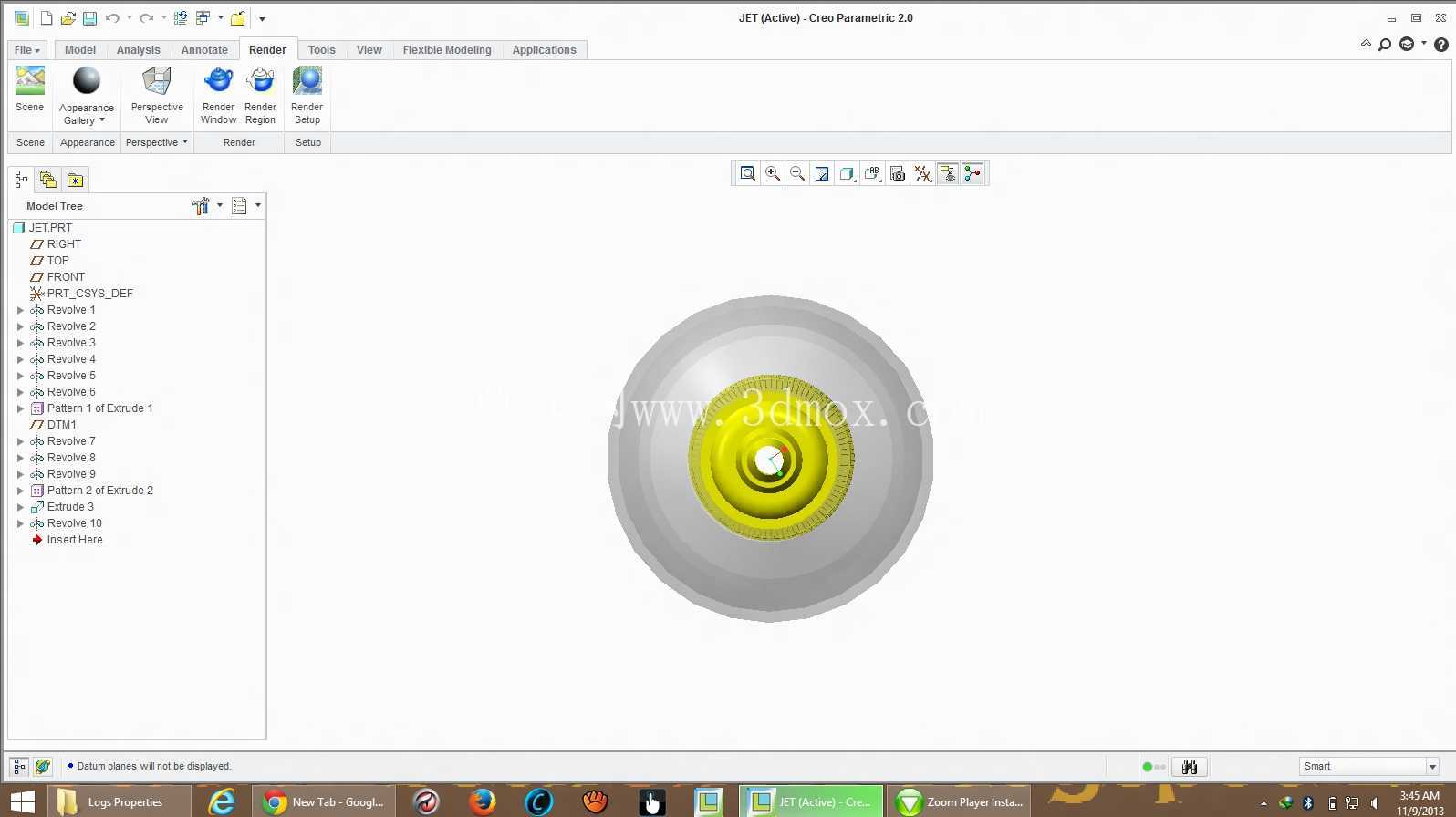

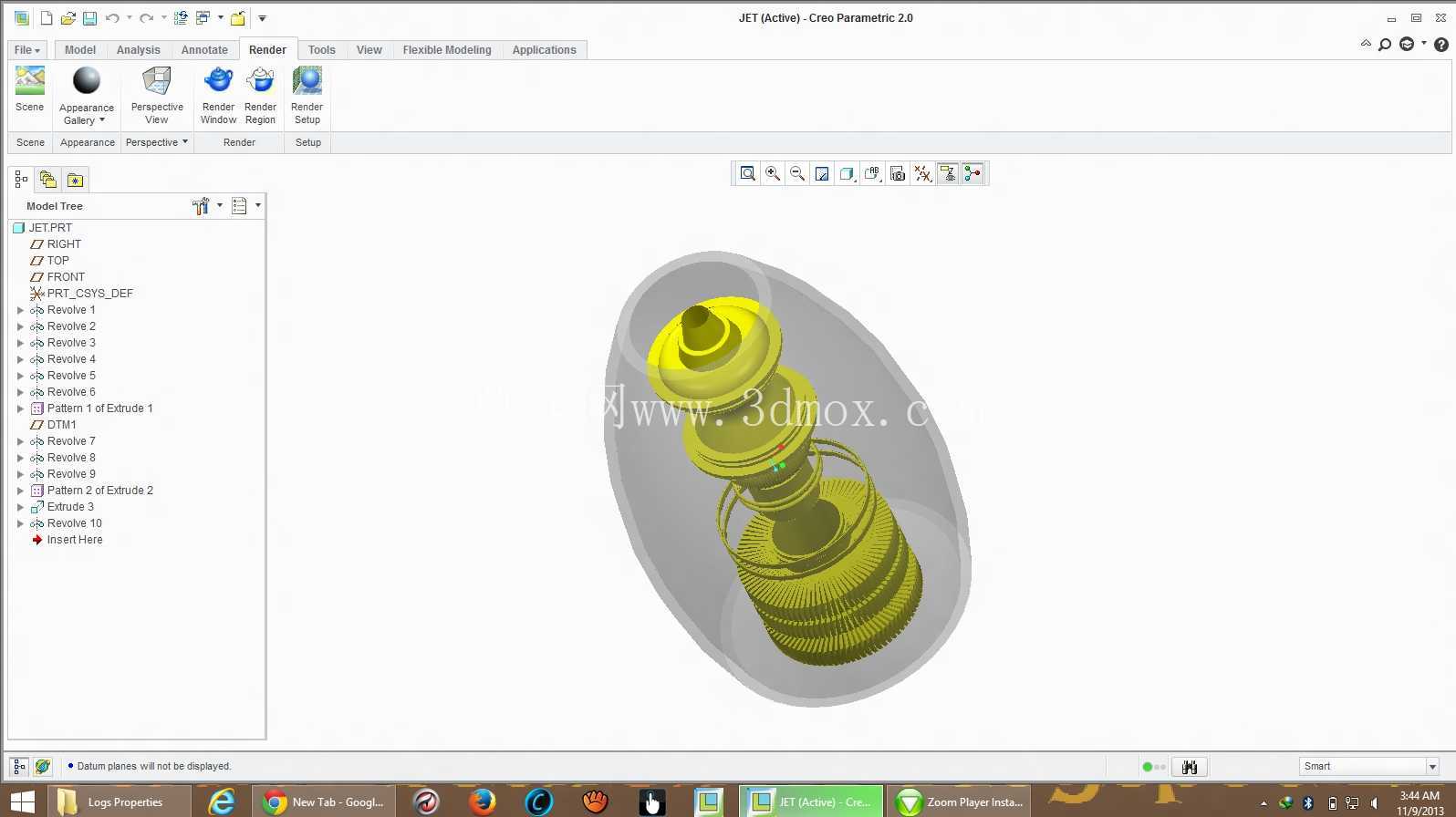

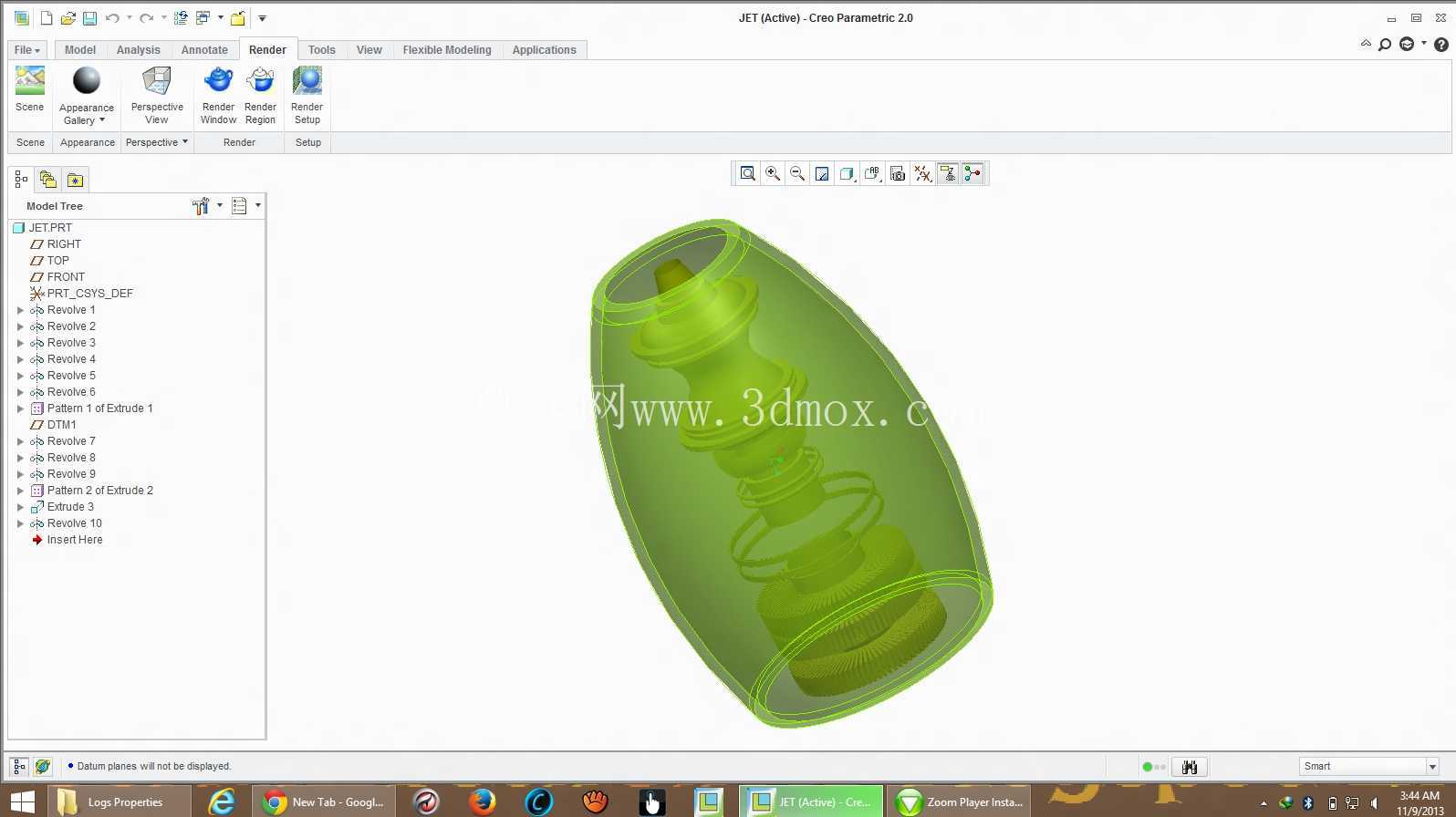

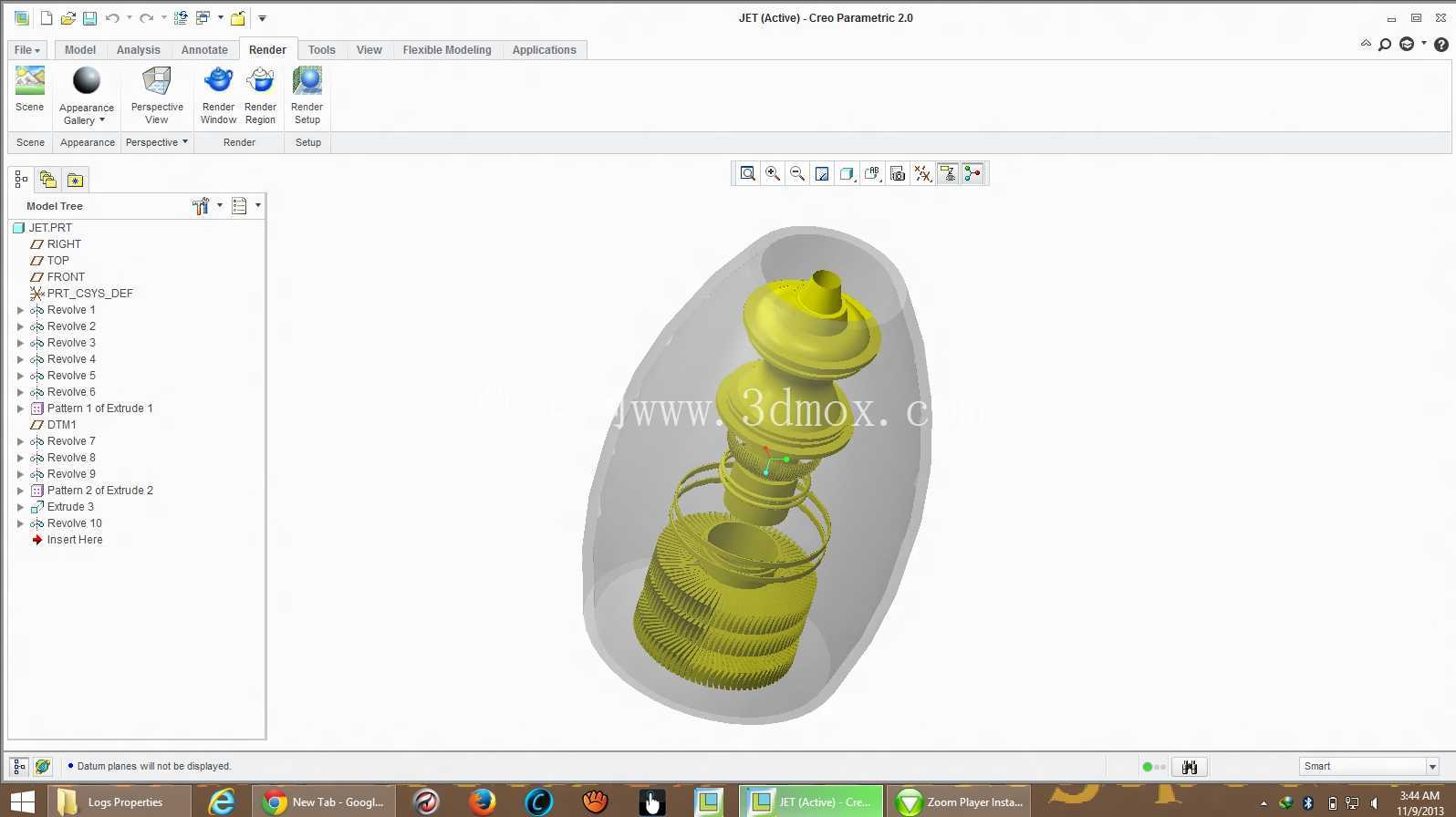

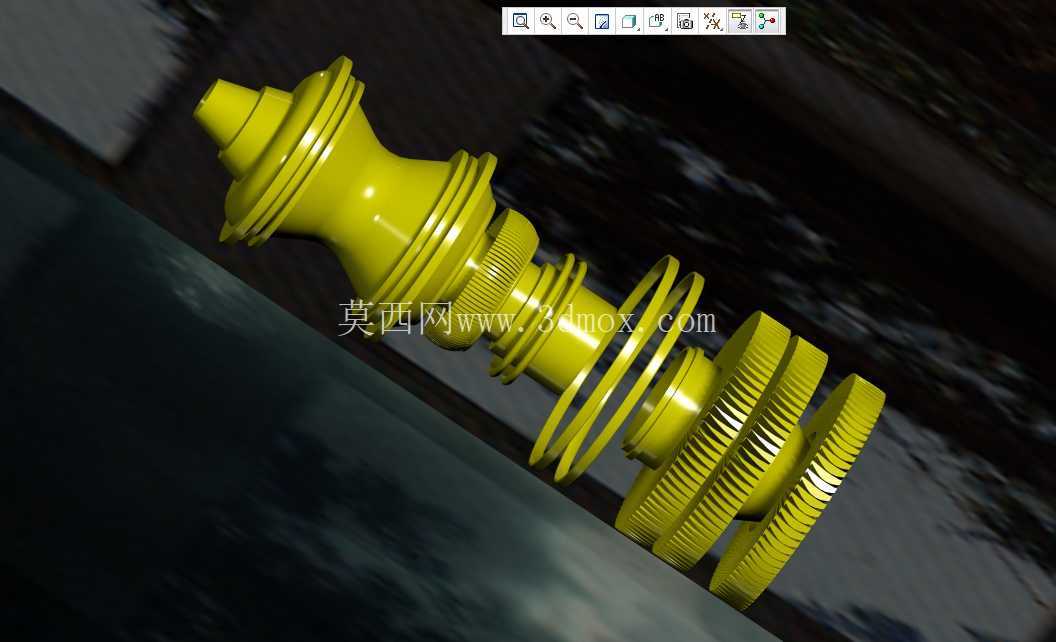

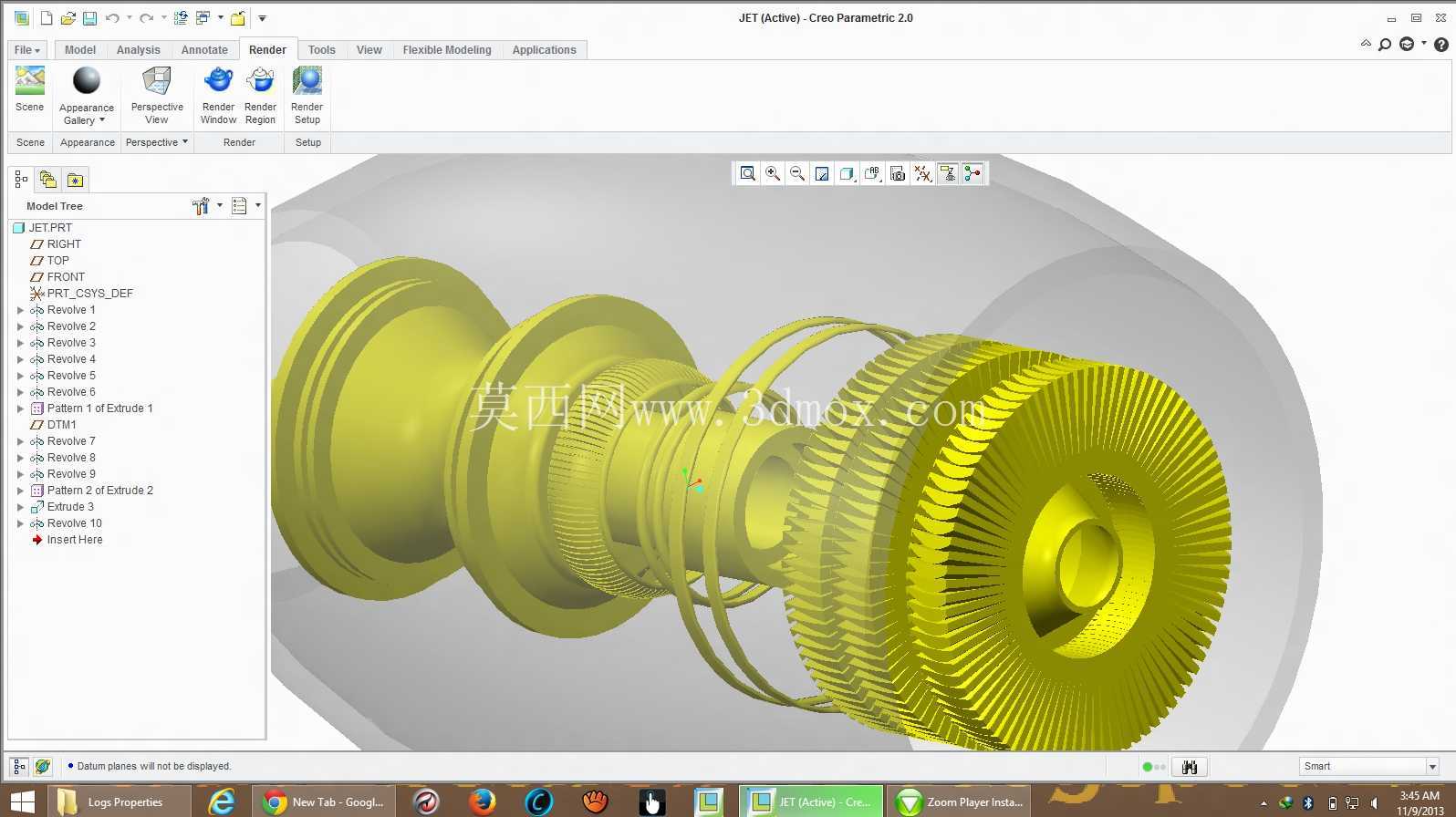

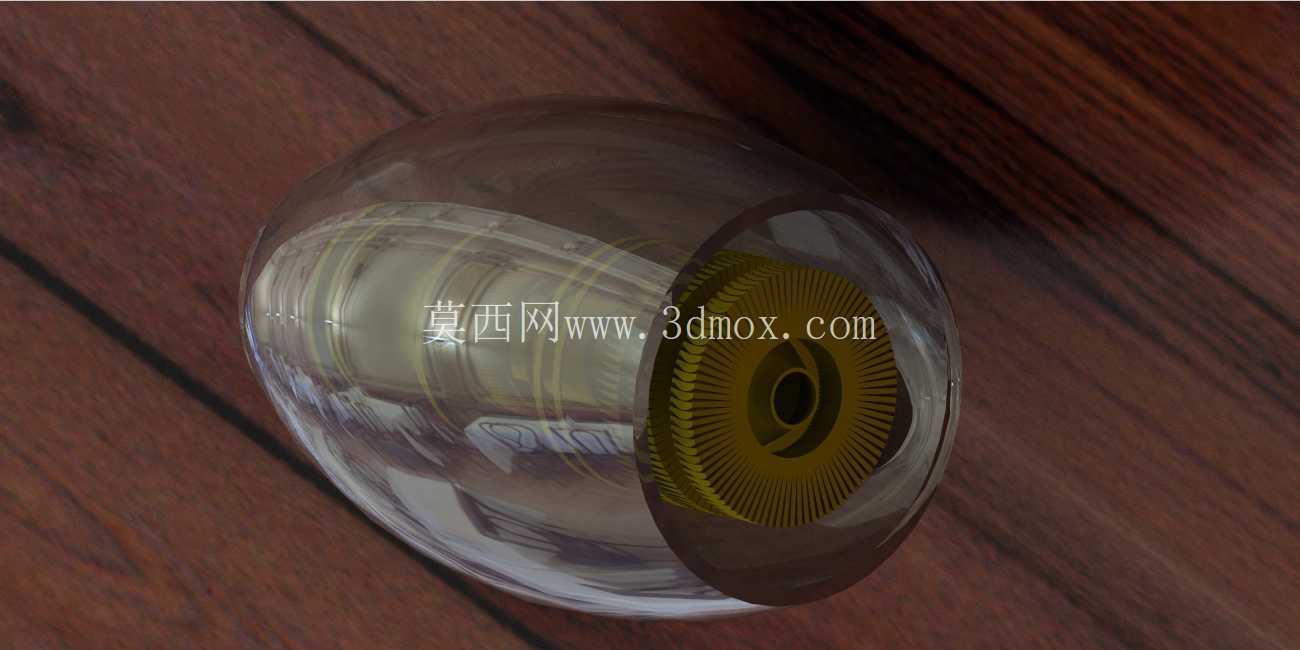

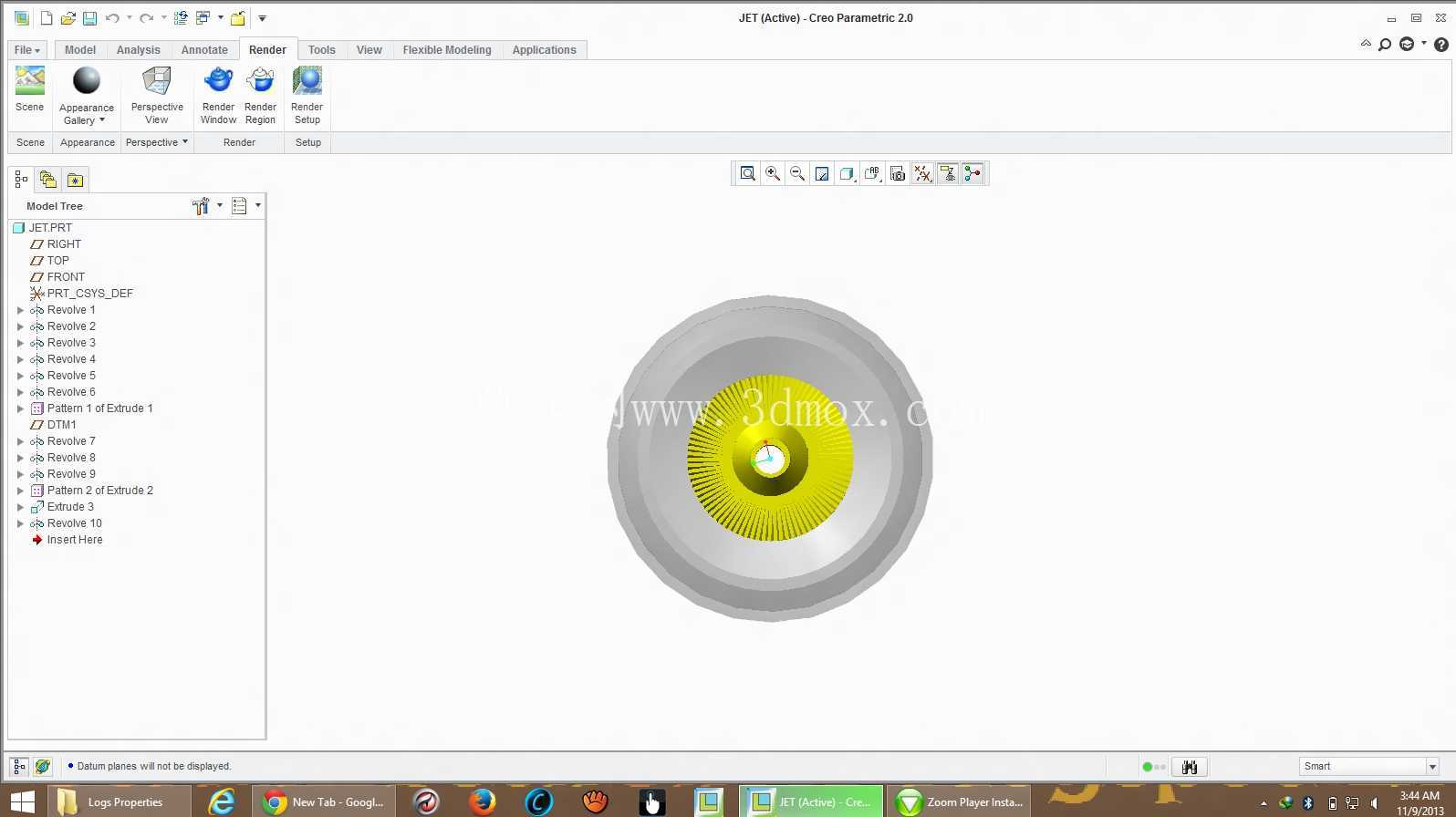

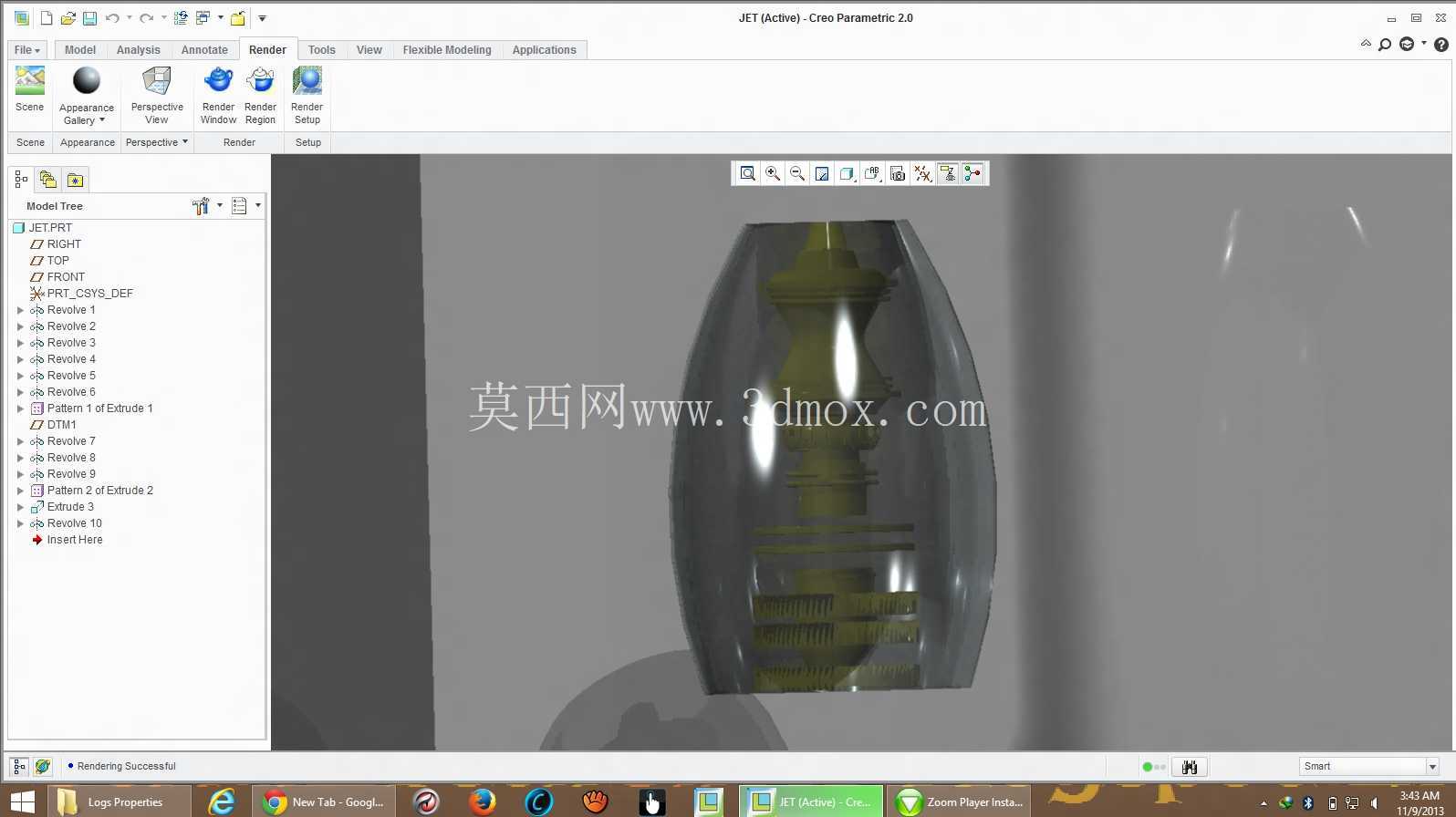

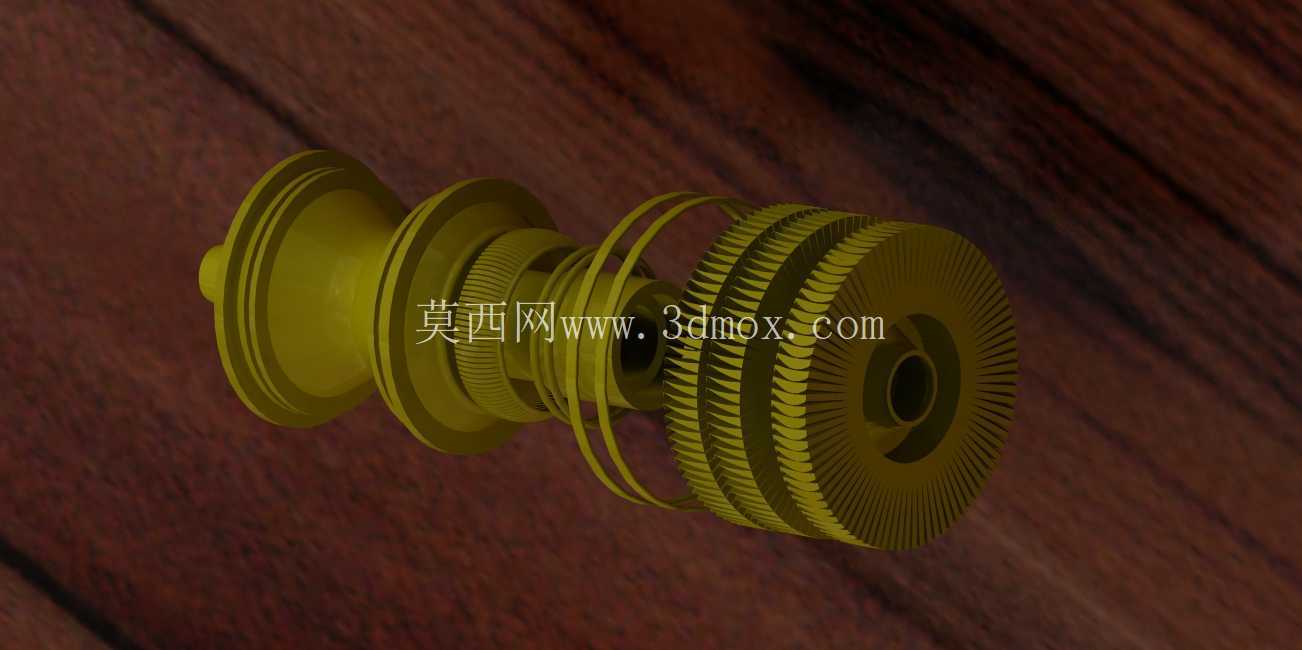

　　从装配边界看，喷射件被安置在透明壳状腔体内，黄色主体的外圆与壳体内壁保留同轴配合关系，端部环形齿沿圆周均匀分布，齿向顺着介质流出方向布置，既可以引导气流沿周向铺开，也能在装配时起到周向定位作用。中心凸台预留主喷孔，孔口做了过渡圆角，减少高速介质在锐边处产生的啸叫与局部磨损；后侧带螺纹特征的连接段用于和减压阀上游阀座对接，螺纹旋合长度按照常规低压阀体的密封需求设定，端面压紧后可限制喷射件在压力波动下发生轴向窜动。

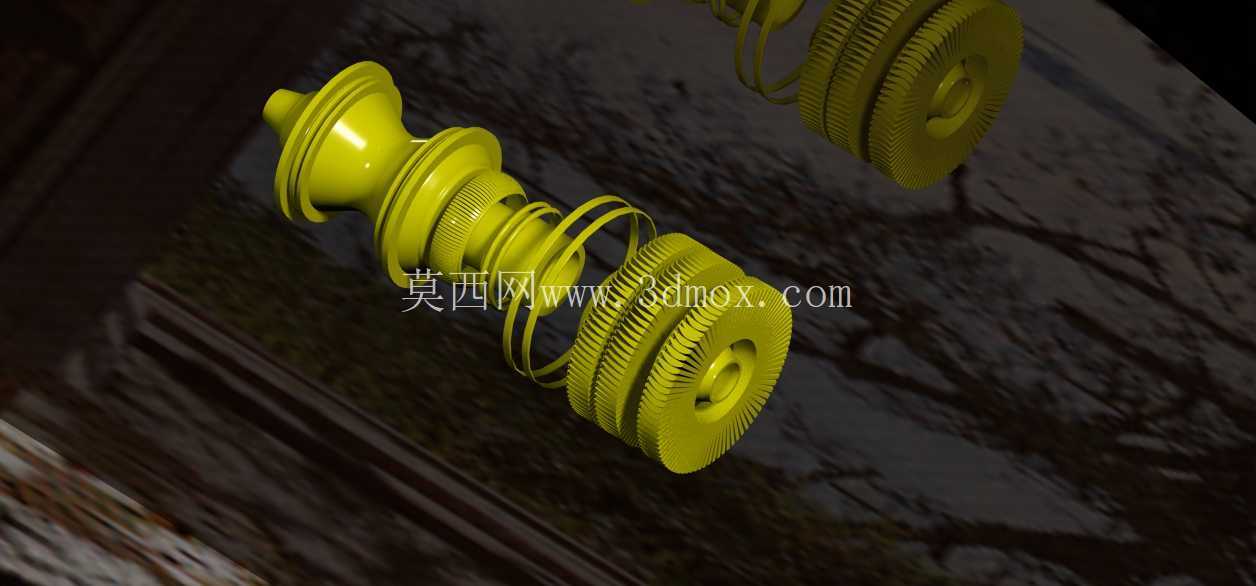

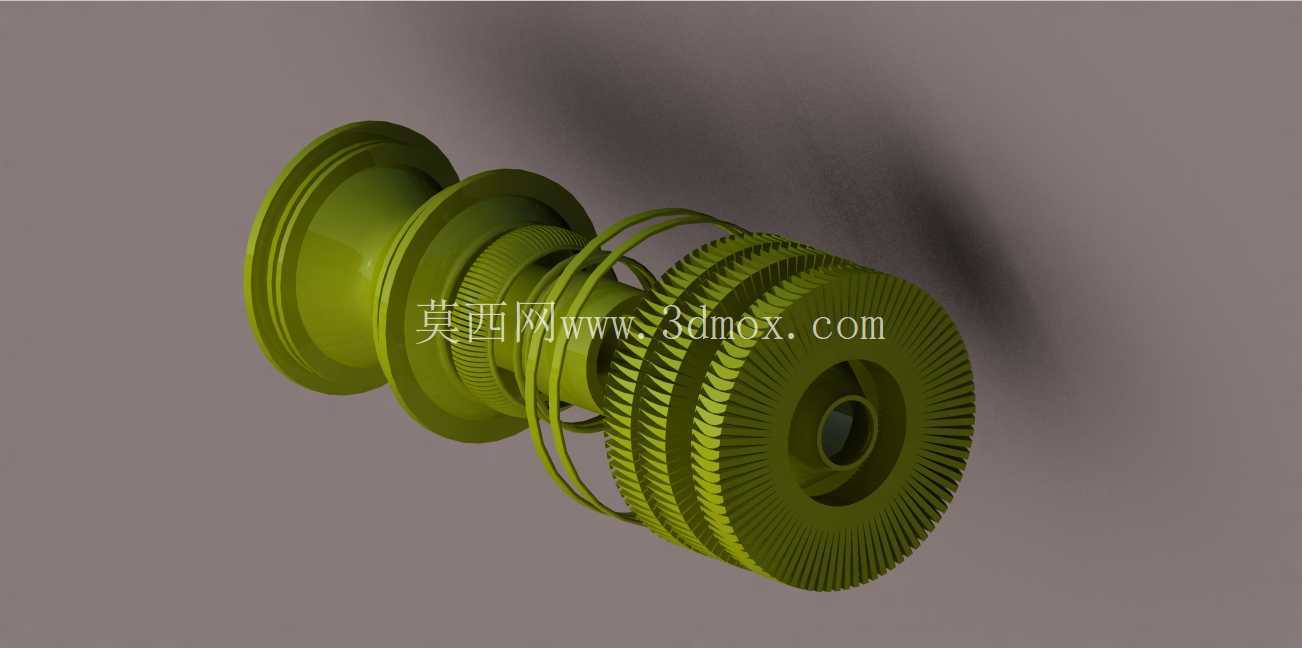

　　设计过程中需要重点核对几个尺寸关系：喷射件最大外圆不能与壳体内腔发生运动干涉，齿顶与透明壳壁之间留出均匀的环形间隙，保证周向流体可以顺利汇入下游；中心喷孔的轴线要和阀体进出口通路保持同轴，偏差过大时会让射流直接冲刷单侧腔壁，长期运行容易引发局部气蚀。外围放射状肋条同时兼顾结构刚性，薄齿在保证导流面积的前提下控制整体重量，根部增加圆角过渡，避免注塑或者机加工后出现应力集中。

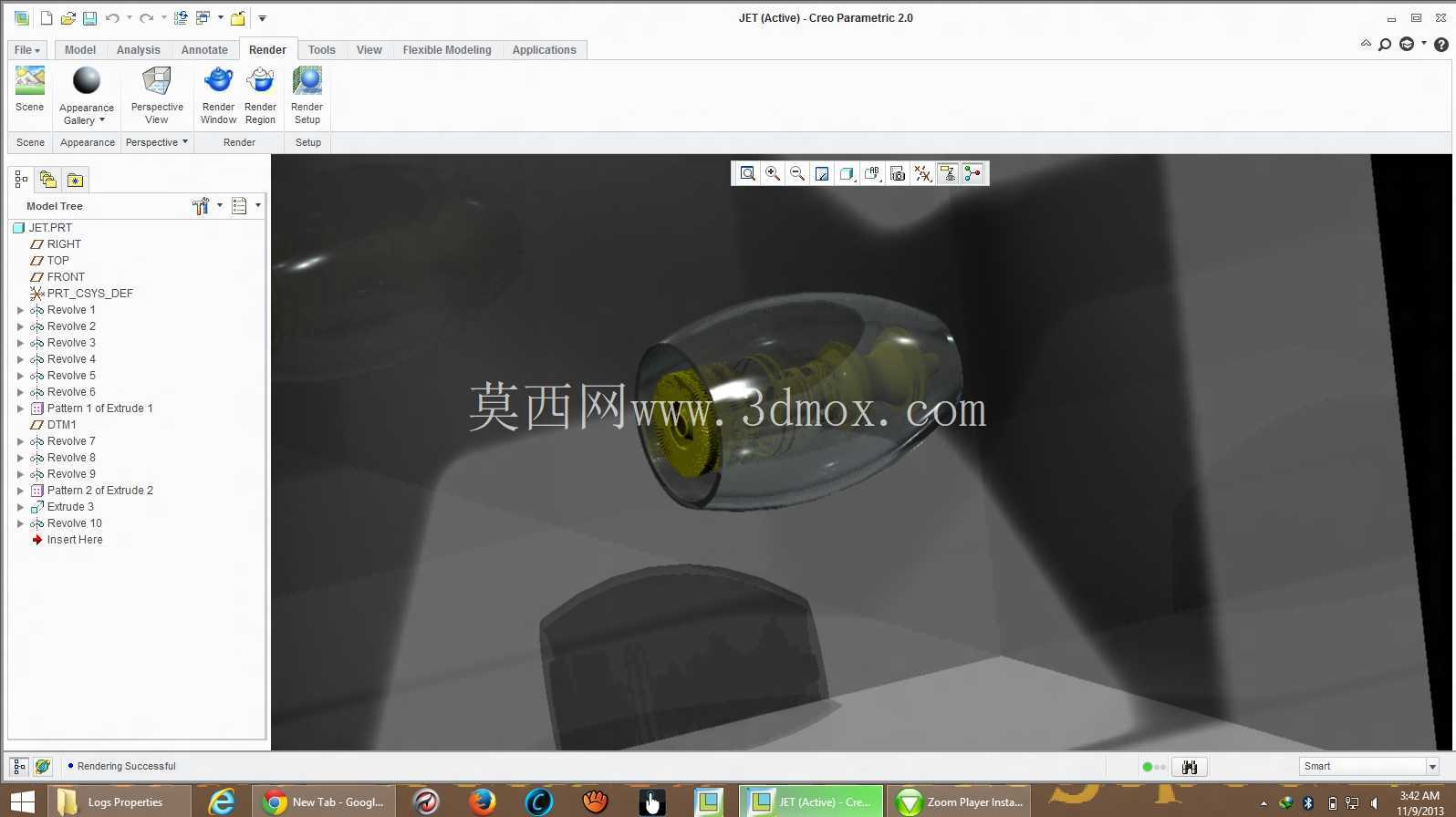

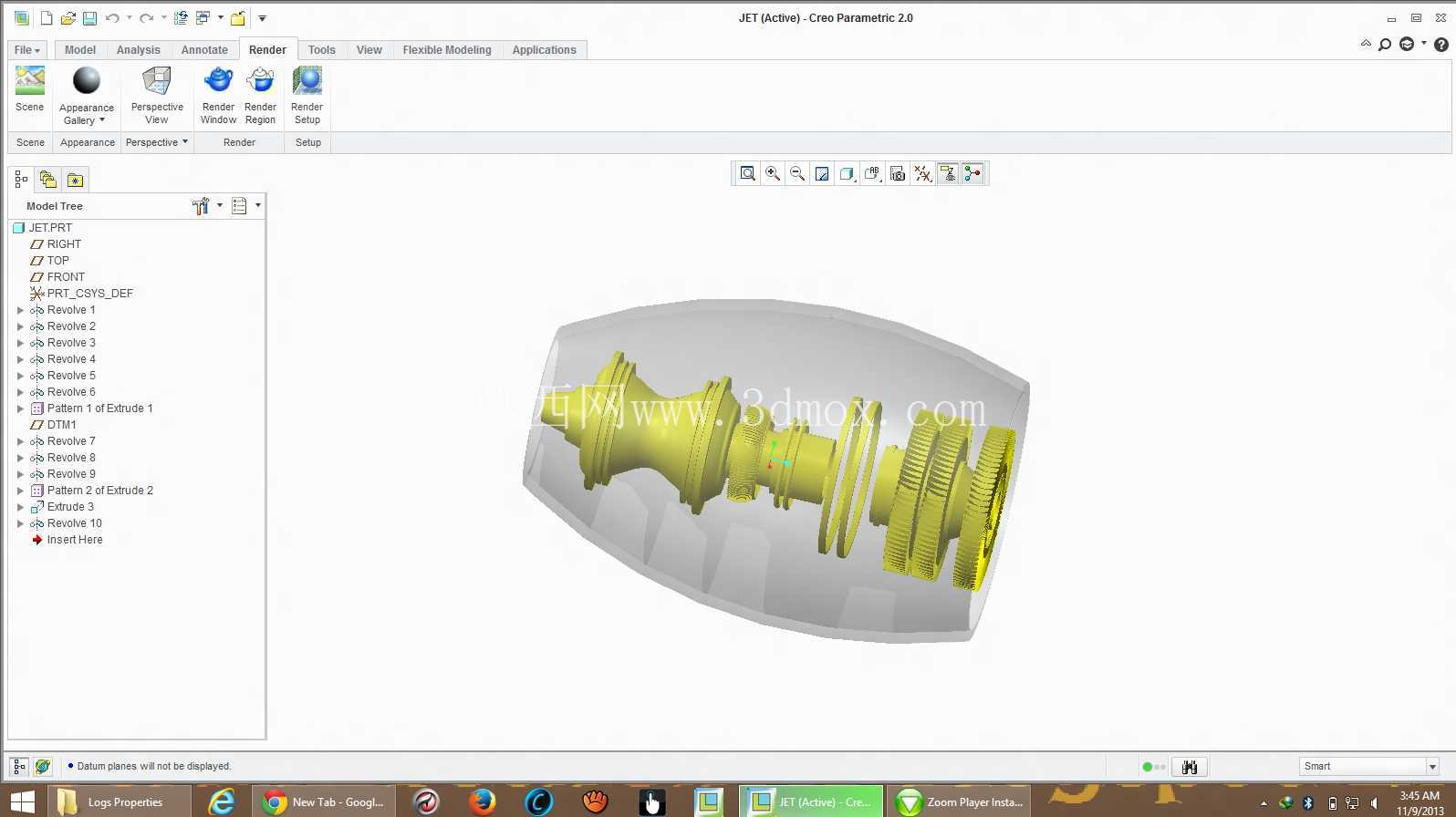

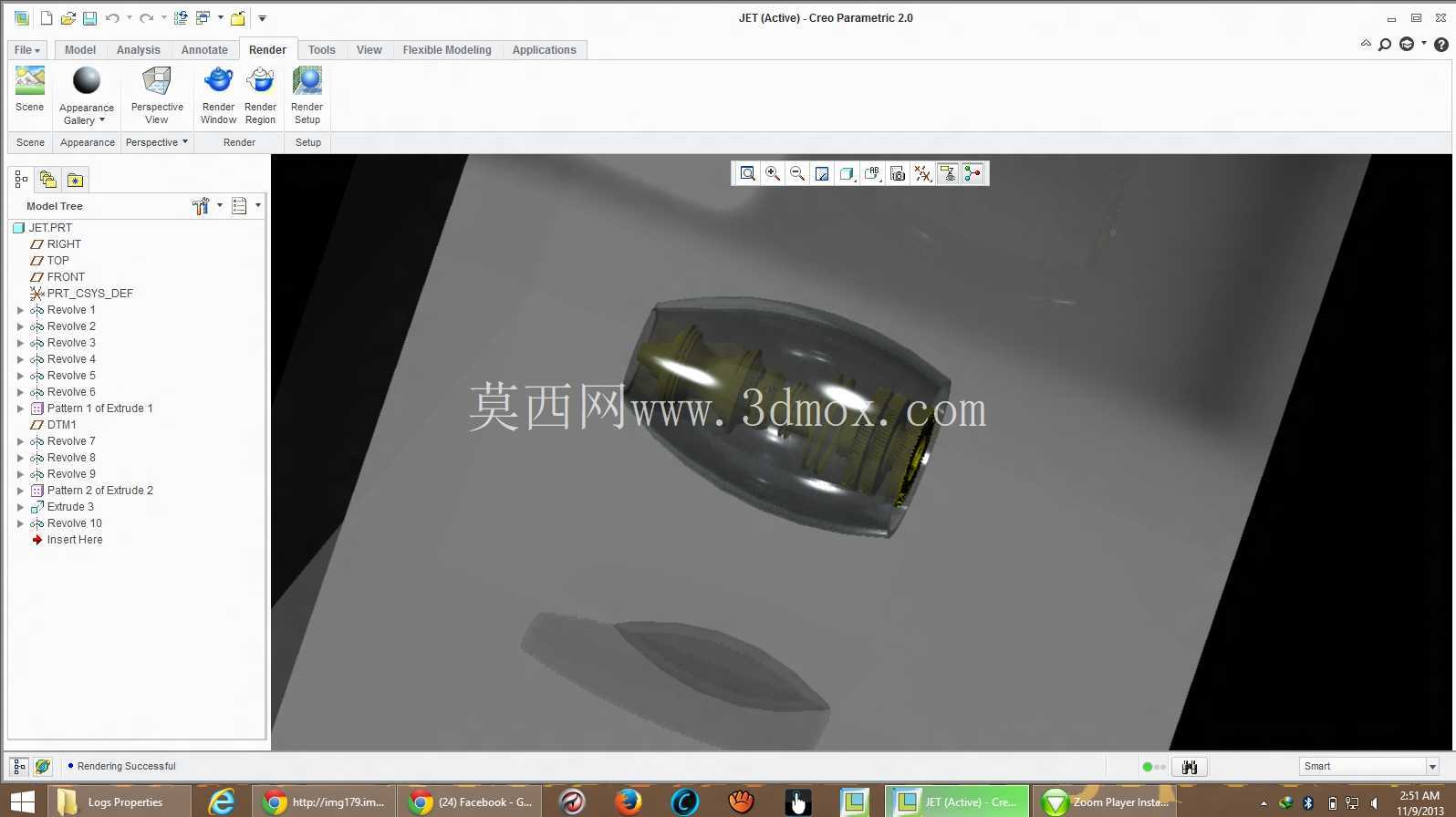

　　在管路调试阶段，这类喷射组件直接决定减压阀的出口压力稳定性：上游压力偏高时，介质通过中心孔形成高速射流，再经齿状结构打散，压力在腔体内逐步释放，最终输出平稳的低压流体。建模时把内部流道、配合螺纹、端部导流齿和外部壳体的装配关系完整还原，结构工程师可以直接据此核对阀腔布局，也能在此基础上调整喷孔直径、齿片数量与配合长度，适配不同流量等级的调压需求。
