集成式减压阀阀体铸造结构设计

　　这款阀体属于小型气动或低压液压回路里的集成式减压元件壳体，整体把安装底板、主阀腔、侧置接口和辅助安装柱整合在同一铸件上，减少了管路转接带来的泄漏点。现场使用时，它常布置在气源处理单元、工装夹具控制板、小型自动化设备气路以及实验台流体面板中，用来把上游较高且波动的输入压力稳定到下游执行元件所需的工作压力，避免气缸、压紧机构或精密喷嘴因压力突变产生冲击。

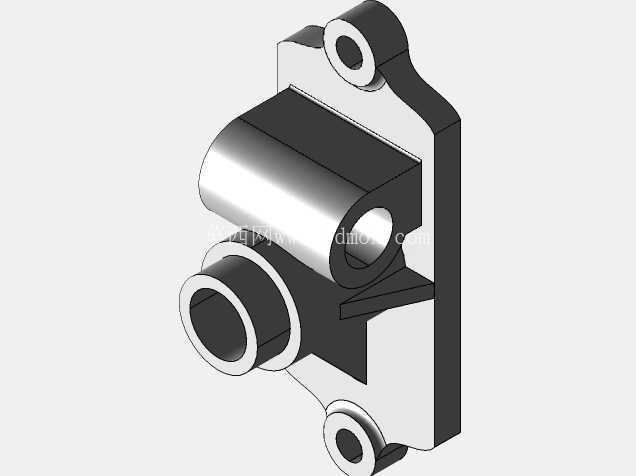

　　从结构思路看，底部平板承担主要安装基准，两个带孔凸耳分布在底板两端，孔位留出足够边距，方便螺钉从上方或下方锁紧，同时保证装配工具不会与中部高耸的阀腔干涉。底板并非简单等厚块，而是通过加强筋把主筒体和底板连成一体，使螺栓预紧力、管路插拔力和内部介质压力能够沿筋位分散，降低薄壁区域出现应力集中的风险。主筒体内孔为阀芯、弹簧或调节组件提供同轴导向，端口保留加工余量后可形成密封面；侧面圆筒接口则用于连通旁路、压力表或附加功能模块，使一件壳体即可承载多个流道。

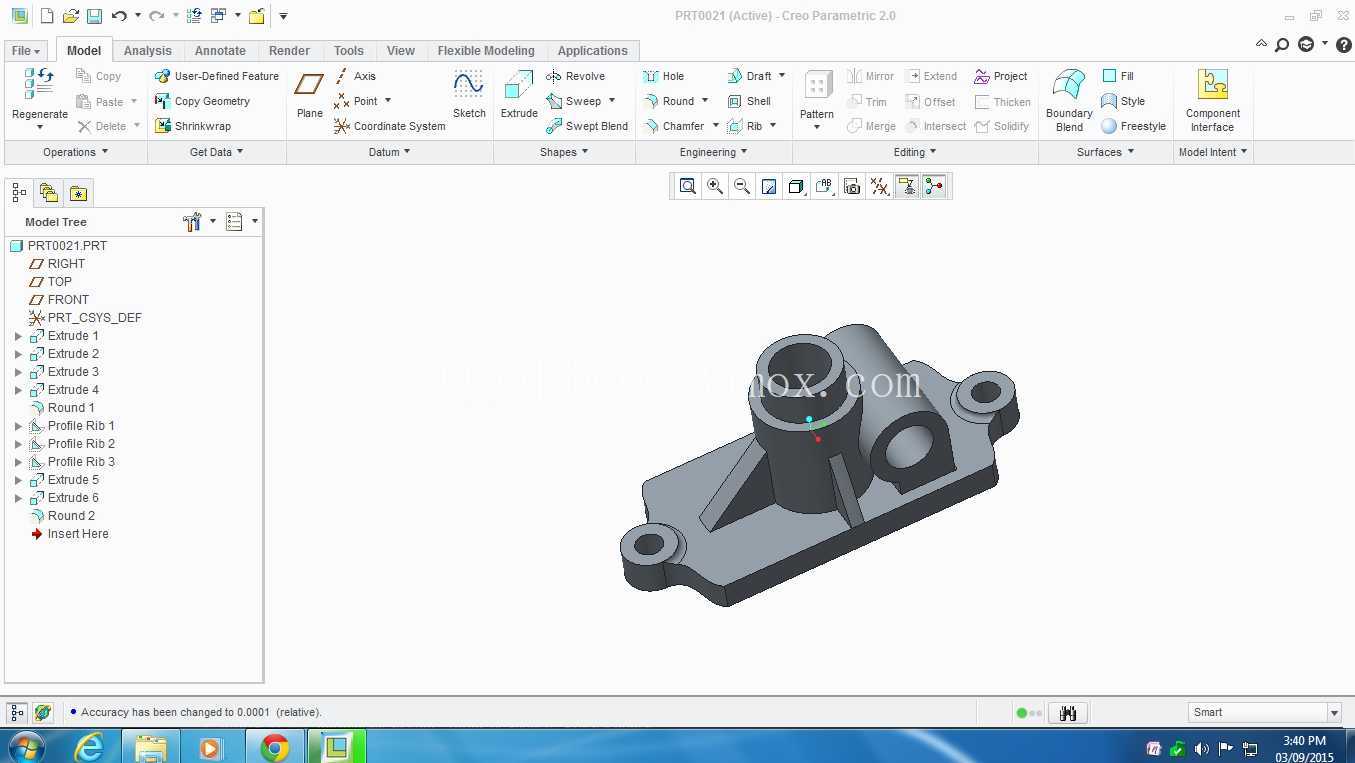

　　外形上，中央直立腔体最高，侧向接口和安装耳板围绕底座展开，整体包络紧凑。建模时需要重点控制安装孔中心距、底板底面平面度区域、主腔轴线与底面垂直度以及侧接口轴线的相对位置。底板边缘设置圆角和拔模斜度，既符合铸造或压铸成型要求，也能避免热处理和机加工夹紧时产生裂纹。凸台高度围绕密封面和螺纹有效啮合长度确定，过短会影响接头锁紧，过高则增加外形占用并削弱根部。

　　在安装边界方面，底面应贴合控制板或支架面，周围需预留接头拧入空间、阀芯调节空间以及维护拆卸空间；两端安装孔外侧不宜紧贴设备壁板，以免放入紧固件后无法施加扭矩。流道转折处采用圆滑过渡，可降低压损并减少杂质滞留。对于三维设计人员，完成实体后应同步检查壁厚均匀性、加工面余量、最小铸孔尺寸、密封面宽度以及装配干涉，再据此输出工程图和铸件毛坯模型，使概念结构能够顺利转入样件试制与小批量装配验证。
