减压阀配套双孔铰接传动连杆构件

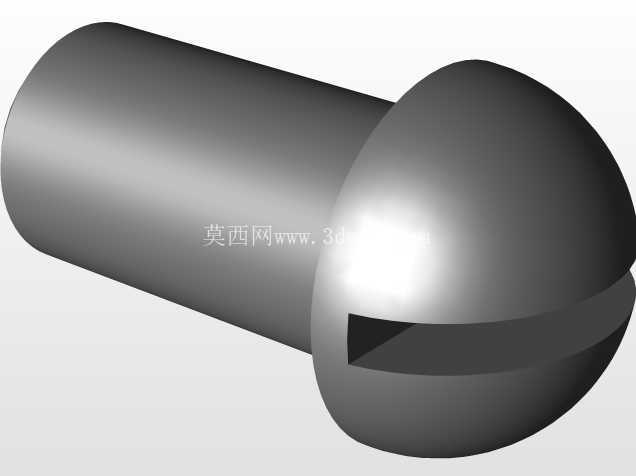

　　在工业管路调压阀组的现场运维与结构拆解场景里，这类两端带同轴铰接孔的长连杆构件，是蝶板启闭动作传递路径里的核心传力件，它一端对接阀杆驱动端的曲柄销，另一端衔接手动执行机构或者气动执行头的输出摆臂，把执行端的旋转扭矩转化为阀内蝶板的定角度回转，以此改变节流通流面积，实现管路下游压力的动态稳定调节。不同于常规实心拉杆的设计思路，该构件整体采用等厚长板搭配两端加厚同轴套筒的一体化构型，两端套筒的内孔预留了标准键槽结构，装配时可以通过平键和对接销轴实现周向锁止，避免阀组频繁启闭过程中连杆和销轴之间出现相对打滑、转角滞后的问题，长板段和两端套筒的衔接位置做了大圆弧过渡，没有尖锐的应力集中棱角，在阀门承受管路水锤冲击、执行机构快速关断的瞬时过载工况下，过渡圆角可以把铰接位置的峰值应力均匀分散到板身，杜绝长期交变载荷下连杆根部出现疲劳裂纹。

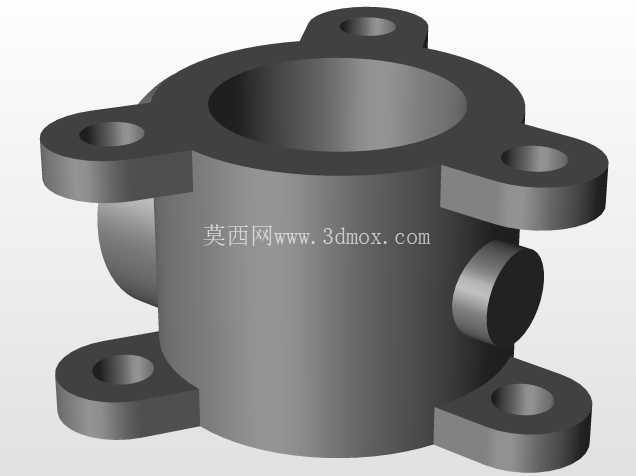

　　从安装边界来看，两端铰接孔的中心距是整个构件最核心的装配尺寸，这个尺寸直接决定了执行臂摆角和蝶板实际开度的对应映射关系，建模时需要严格匹配阀体内腔的驱动腔预留空间，连杆板身的宽度要小于阀腔内部两侧导向槽的间隙，保证全行程摆动过程中板身不会和阀体内壁、密封压盖等相邻零件发生运动干涉；两端套筒的外圆直径、轴向厚度也需要和对应铰接支座的卡槽宽度适配，套筒端面和支座侧壁之间预留0.2到0.5毫米的轴向间隙，既可以避免装配后出现卡滞，也能补偿长期运行过程中铰接销的微量磨损窜动。

　　实际选型校核时，首先要根据阀门的公称通径、额定工作压力计算蝶板启闭需要的最大驱动力，再结合连杆的力臂长度校核板身的拉伸、弯曲复合强度，两端内孔的配合公差一般选取H7级间隙配合，保证销轴拆装便捷的同时控制铰接间隙在合理范围，间隙过大会导致调压过程出现空程死区，下游压力波动幅度超出允许阈值，间隙过小则会在温差变形、介质结垢后出现动作卡涩。这类连杆的结构构型也可以平移用到其他需要小角度回转传动的工业设备上，比如通风管道的风阀调节机构、小型物料翻板的摆臂驱动组件，建模过程中可以先绘制两端套筒的同轴草图，再拉伸凸台生成主体轮廓，之后在两套筒之间衔接长板实体，最后在衔接位置添加过渡圆角、在内孔上切除键槽特征，所有特征的尺寸基准都以两孔中心连线为参照，后续调整孔距参数时就能快速衍生出不同通径阀组对应的连杆规格，不需要重新从零搭建模型。
