锥形回转法兰连接座结构建模练习

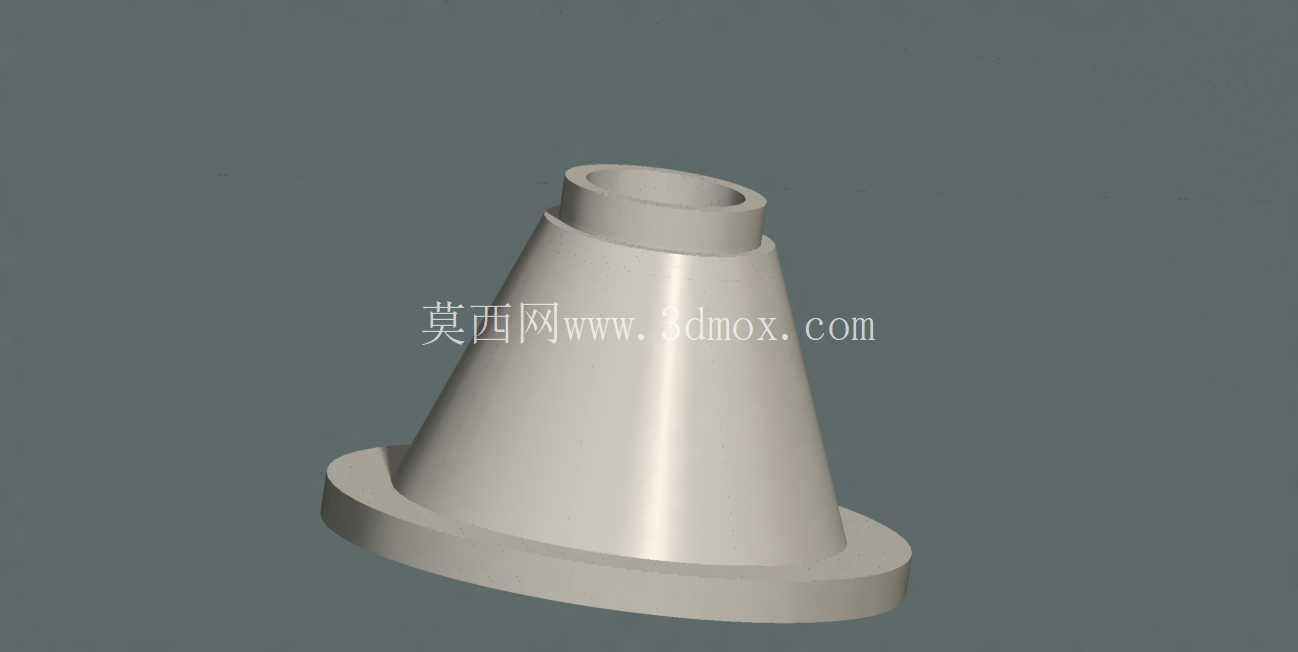

　　该零件为典型轴对称回转类支撑连接构件，整体采用底部宽法兰、中部锥台过渡、顶部同轴短筒的三段式构型，在管路配套、小型台架支撑、流体通路转接以及教学建模训练场景中都十分常见。底部圆盘法兰承担整机安装定位功能，法兰端面预留平整贴合面，装配时可直接贴靠基座或配对连接件端面，通过周向布置的紧固件完成锁紧，宽大的法兰径向尺寸能够分散接触面压，避免薄壁锥段直接承受安装预紧力，同时降低连接部位的应力集中风险。

　　中部锥段从法兰外缘向上平滑收窄，锥壁采用均匀壁厚设计，既兼顾结构刚性，又能控制整体自重，锥面过渡无突变折角，载荷可沿锥壁顺畅传递，在承受轴向压载或轻微径向偏载时，锥壳结构可将外力分散至底部法兰全域，相比等直径直筒支撑，该构型在相同材料用量下拥有更优的抗失稳能力。顶部短直筒为核心接口部位，内孔贯通整个零件，中空通道可作为流体介质通行通路，也可穿装定位销轴、连接螺杆或配套管路接头，筒段外径与锥段小端平滑衔接，端口预留足够的轴向配合长度，可满足插接、套接或者外接卡箍的装配需求。

　　从建模实操角度看，该零件所有轮廓均围绕同一中心轴线对称，绘制半截面草图后通过回转成型即可一次性生成主体结构，建模过程中需重点把控几处关键边界：底部法兰的厚度与外圆伸出量要匹配安装点位的开孔间距，法兰下端面与锥段外壁的交接圆角需同步在草图中定义，避免回转后出现锐边应力集中；中部锥段的拔模斜度要兼顾脱模工艺与装配避让，若采用注塑或铸造成型，该锥度可直接作为出模斜度，无需额外追加工艺特征；顶部筒段的内外径同轴度需在草图中通过中心线约束保证，筒段端面与中心轴线的垂直度直接决定后续接口密封或定位精度。

　　实际工程应用中，这类构件常作为减压阀、小型调节阀的外部支撑导向座，也可作为通风管路的变径转接底座，中空通路可引导介质沿轴向平稳流动，锥形外壁可抵御外部轻微磕碰，底部法兰可适配不同规格的安装面板。结构设计时无需追加复杂侧向特征，所有壁厚保持均匀过渡，既适合车削加工薄壁坯料，也适合注塑、铸造成型批量生产，建模阶段完成回转特征后，可同步校验整体装配包络，确认法兰外圆不与周边管路、支架发生干涉，顶部筒段的配合长度满足接头插拔行程，锥段外壁与相邻组件预留足够操作空间，该构型把安装定位、通路转接、支撑承载三项功能整合在单一回转体上，零件数量少，装配工序简单，是回转类特征建模训练与轻载支撑结构设计的典型参考实例。
