小型棘轮手柄式调压操作构件

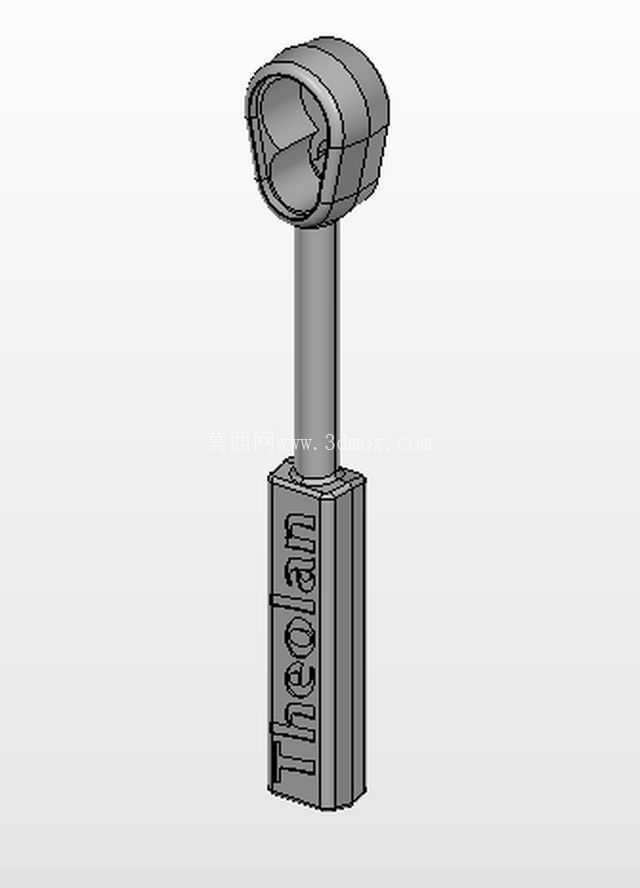

　　该构件属于小型手动操作类机械零件，整体采用长杆串联上下两端功能段的布局，下部为带防滑棱边的六方握持基座，基座侧面加工有竖向标识字符，既可以作为手持施力的握持段，也能够适配开口扳手进行辅助加力，上部为棘轮工作头，头部采用包覆式异形曲面壳体，内部预留棘轮棘爪配合腔、销轴安装孔与定位卡槽，中间通过等截面圆柱连接杆实现上下两段的刚性连接，整体结构紧凑，没有多余的外伸凸起，适合在安装空间局促的阀组面板、小型调压装置、管路控制单元上作为手动调节执行件使用。

　　从实际工况适配角度来看，这类带棘轮结构的操作手柄主要应用在需要小角度反复旋拧、且操作空间不足以完成整圈旋转的场合，比如减压阀调压端、小型针阀调节位、设备面板上的微调锁紧机构，操作人员不需要反复脱开手柄重新对位，只需要小角度往复摆动手柄，即可通过内部棘轮的单向啮合特性带动阀杆持续转动，完成压力设定、开度调整或者锁紧动作，在密集排布的阀组台架上，相邻管路、仪表接头之间的预留操作间隙往往不足十毫米，普通直柄扳手无法完成整周转动，这种棘轮头的设计就可以在极小摆角范围内持续输出扭矩，大幅提升狭小空间内的调节效率。

　　设计过程中首先要确定的是下部握持基座的对边尺寸，该段采用六方柱结构，对边宽度需要匹配常用小型扳手的卡口规格，同时基座的轴向长度要保证手指握持时不会和安装面板发生干涉，中间连接杆的直径需要根据操作扭矩校核抗弯强度，避免在施加最大锁紧力时杆体出现弯曲变形，上部棘轮头的内腔轮廓需要和选配的棘爪、弹簧、销轴尺寸完全适配，头部外侧的曲面包覆结构一方面可以避免内部棘爪组件外露夹伤操作人员手指，另一方面也能在头部磕碰周边管路时起到缓冲防护作用，头部端面预留的异形卡口可以直接和减压阀的阀杆端头型面配合，不需要额外加装转换接头，减少了传动链的间隙。

　　安装边界方面，该构件整体为轴向串联布局，安装时仅需要将头部卡口对准阀杆端头卡入，侧向不需要额外预留安装紧固件的操作空间，下部握持基座的外轮廓最大尺寸要小于安装位周边相邻元件的最小间距，避免手柄摆动过程中磕碰旁边的压力表或者管路接头，棘轮头的摆动行程可以根据周边空间限制调整内部棘爪的齿数以改变单次步进角度，在空间特别狭窄的位置可以选用更小的步进角，保证手柄在允许的摆角范围内不会和周边结构发生运动干涉。构件所有棱边都做了圆角过渡，没有尖锐毛刺，长期手持操作时不会划伤手部，下部基座的竖向字符标识可以直接标注调节方向或者工位编号，方便现场操作人员快速识别调节位，整体零件既可以作为小型调压阀的原配操作件，也可以改装适配到其他需要小扭矩单向旋拧的微调机构上，结构简单可靠，维护时只需要拆开头部端盖即可更换内部磨损的棘爪和弹簧，不需要整体更换整个手柄。
