带双侧加强筋立式铰接支撑支座

　　该支撑支座属于通用机械传动与管路配套系统里的承力铰接构件，整体采用一体式铸钢或焊接钢结构成型，底部为矩形安装底板，底板四角预留沉头安装通孔，可直接通过螺栓固定在设备机架、混凝土预埋基座或者工艺管廊的型钢支架上，底板厚度经过抗弯校核，在承受上部横向载荷与轴向拉力时不会出现翘曲变形，底板底面做全平面铣削加工，保证安装后支座整体垂直度偏差控制在机械安装允许公差范围内。

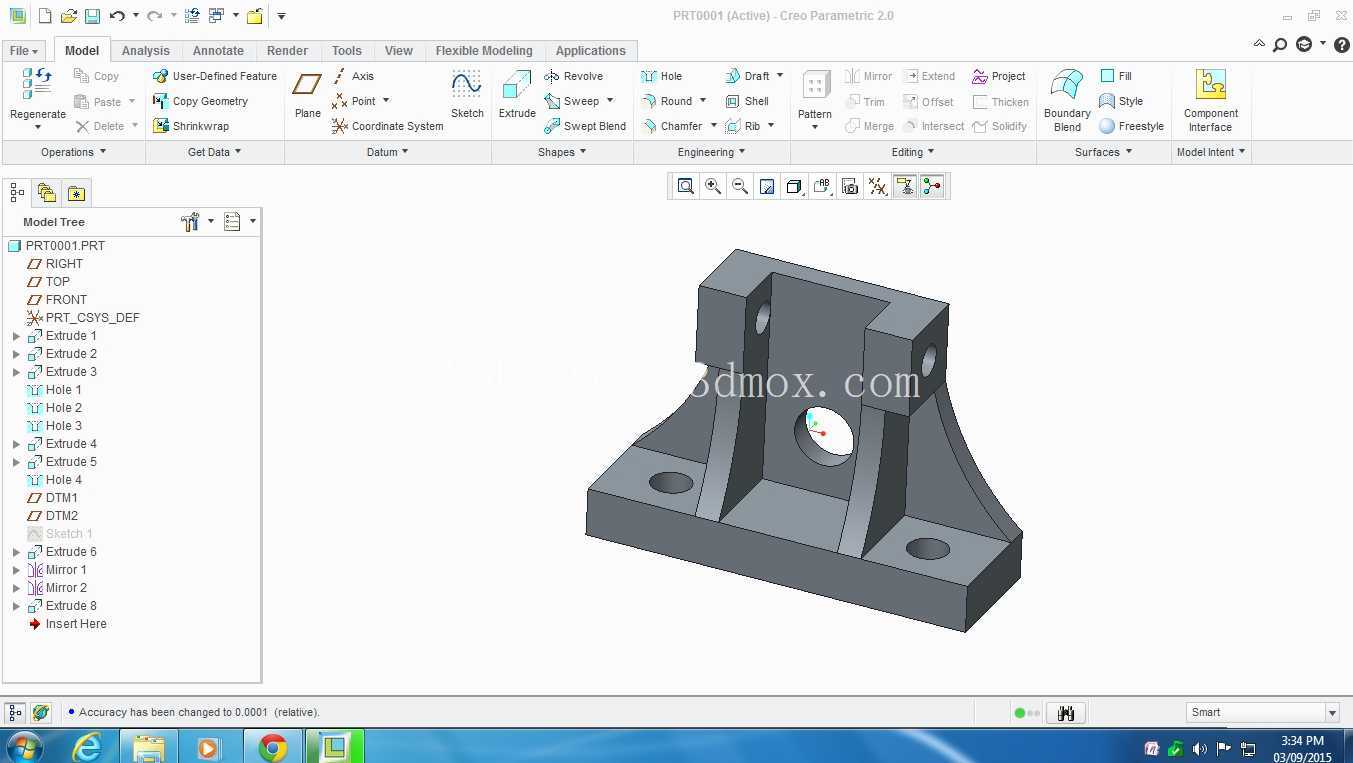

　　支座主体立板垂直于底板设置，立板中部开设贯穿式同轴铰接孔，孔位周边做加厚凸台处理，既可以穿装铰接销轴，连接阀门驱动摆臂、气动执行器连杆或者管路补偿吊架的活动端，凸台结构也能大幅提升孔位周边的局部抗压与抗剪切能力，避免长期往复摆动工况下孔壁出现椭圆磨损、应力开裂问题。立板左右两侧对称布置三角形弧形加强筋，筋板从底板上表面一直延伸至立板中上部，筋板侧边做圆弧过渡，没有尖锐应力集中棱角，这种结构设计可以把立板受到的横向倾覆力矩均匀传导到底板整个安装面上，相比无筋的单薄立板结构，抗侧向冲击载荷的能力提升数倍，同时不会过多增加构件整体重量，兼顾结构强度与材料成本控制。立板顶部两侧还预留了同轴的辅助安装孔，可用于加装限位挡块、位置传感器支架或者铰接销轴的轴向防脱卡板，适配不同现场的装配需求。

　　这类支座常见于工业减压阀配套的驱动连杆机构、散料输送设备的张紧摆臂支撑、通风管道的弹性吊挂节点以及小型工装夹具的翻转铰接工位，在现场布局时，需要提前确认底板四个安装孔的孔距边界，预留出螺栓穿装与扳手拧紧的操作空间，中部铰接孔的中心高度要和配对摆臂的回转中心标高对齐，避免连杆运行时出现卡滞、附加径向力过载的问题。建模过程中所有安装孔位、筋板过渡圆角、凸台厚度都按照实际铸造与机加工工艺要求做了还原，未出现无法脱模的倒扣结构，铰接孔内表面预留了后续衬套压装的配合余量，底板安装孔的沉头深度也匹配常用内六角螺栓的头部尺寸，结构细节完全符合工程实际加工与装配逻辑，可直接用于机构运动仿真、工况受力校核以及加工出图参考。
