薄型内六角圆柱头M6规格紧固螺钉

　　这款薄型内六角螺钉的设计，最初是为了解决紧凑型液压阀组安装空间不足的紧固需求——在减压阀、小型气动控制元件的集成阀块上，常规圆柱头螺钉的头部高度会挤占流道布局空间，甚至干涉相邻阀件的安装操作，薄型头部的设计刚好能把头部占用的轴向高度压缩近三分之一，给阀块内部的油道、气道预留足够的加工余量，避免孔道钻穿导致的泄压泄漏问题。从实际使用场景来看，这类螺钉除了应用在阀类元件的装配上，在小型自动化设备的薄板护罩安装、精密仪器仪表的内部构件固定、消费电子类产品的金属结构件锁附上也有广泛应用，尤其是需要沉头安装但沉孔深度受限的位置，薄型圆柱头的结构既可以保证螺钉头部完全沉入安装面以下，不会突出表面剐蹭操作人员或者干涉外部运动部件，又能比沉头螺钉提供更大的头部承压面积，降低锁紧时对安装面的单位压强，避免薄板安装面被压溃变形。

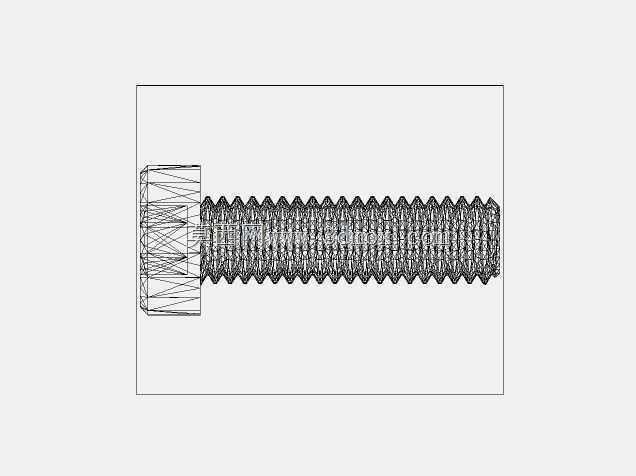

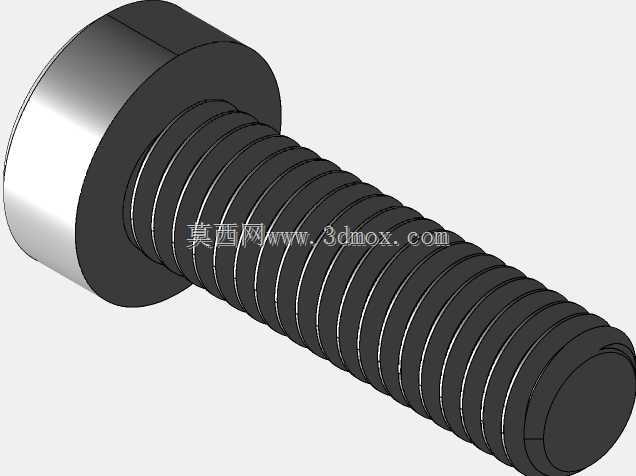

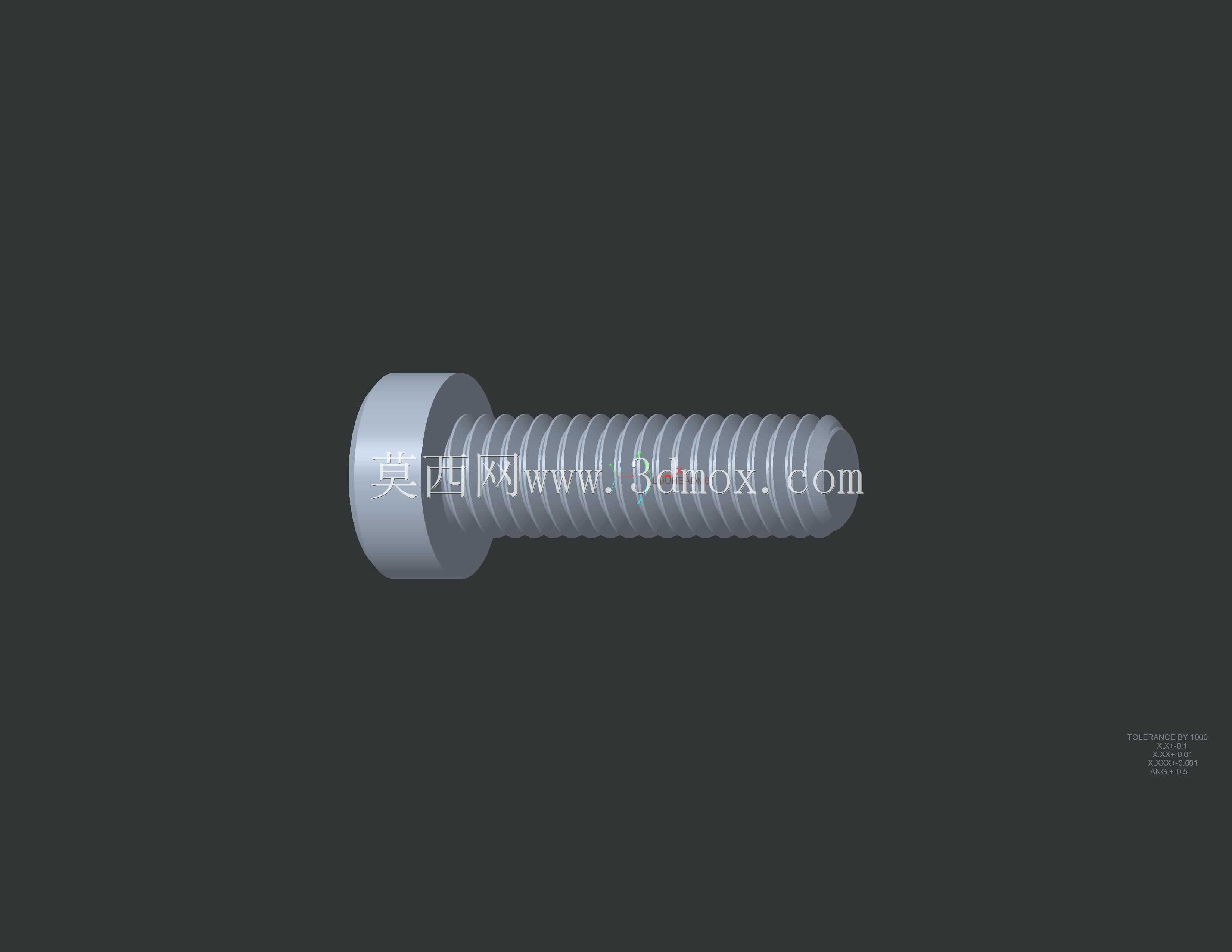

　　设计这款螺钉的三维模型时，首先要明确螺纹段的有效啮合长度，M6规格的螺钉在铝合金阀块上的有效旋合深度需要控制在8到10毫米，钢件上则可以适当缩短到6毫米左右，20毫米的总长度需要扣除头部厚度后，预留出足够的光杆段来适配被连接件的通孔间隙，避免螺纹段卡在通孔位置导致锁紧不到位。头部的内六角驱动尺寸需要严格匹配标准扳手规格，保证足够的驱动接触面积，避免拧紧时出现滑角问题，头部下端的承压面需要设计微小的倒角过渡，减少安装时对被连接件表面的刮擦，同时也能避免头部边缘的应力集中导致的头部断裂风险。

　　从安装边界来看，这款螺钉的安装沉孔直径只需要比头部外径大0.2到0.3毫米即可，沉孔深度刚好覆盖头部厚度，相邻螺钉的中心距不需要额外预留过大的扳手操作空间，因为薄型头部对应的内六角扳手本身尺寸更小，在密集排布的安装点位上，扳手的操作干涉量比常规螺钉小很多，非常适合多点位密集紧固的集成式组件装配。建模过程中需要注意螺纹收尾处的退刀结构，不能让螺纹直接延伸到螺钉头部下端面，否则在锁紧时螺纹末端的不完整牙型会刮伤安装孔的入口处，甚至产生多余的金属碎屑掉落到阀组内部，造成阀芯卡滞的故障，光杆段与螺纹段的过渡位置需要设计微小的退刀槽，保证螺纹加工的完整性，同时也能减少应力集中，提升螺钉的抗疲劳强度，在设备长期受振动影响的工况下，降低螺钉断裂失效的概率。
