外六角全牙M10紧固螺栓结构设计

　　这款M10规格的外六角全牙螺栓，是机械装配领域应用极广的螺纹紧固连接件，在各类承压管路、仪器仪表阀组、小型设备机架、工装夹具的装配场景中都能见到它的身影。不同于部分螺纹段的半牙螺栓，全牙结构的设计让它可以适配不同厚度的被连接件，当被连接件总厚度接近螺栓公称长度时，全牙段能保证螺母拧入全程都有完整螺纹啮合，不会出现光杆段卡滞、啮合牙数不足的问题，尤其适合减压阀这类阀组装配中，阀盖、膜片组件、阀体多层叠装的紧固场景，能避免因叠装公差累积导致的啮合长度不够的紧固失效风险。

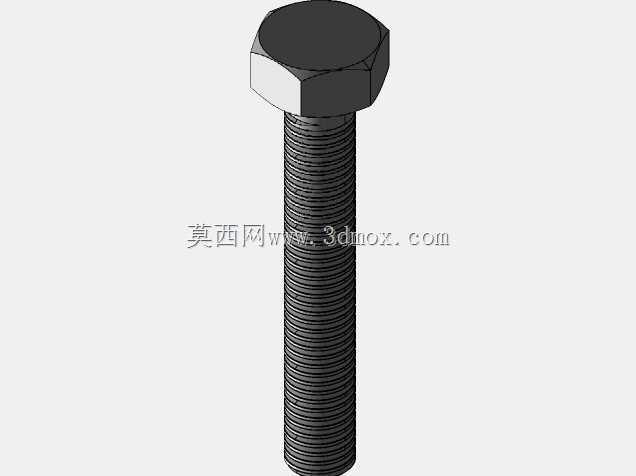

　　从结构设计来看，螺栓头部采用标准外六角构型，对边尺寸符合通用紧固件国标要求，可适配常规规格的开口扳手、套筒、梅花扳手等通用工装，现场装配无需定制专用工具，维修更换时的工具通用性极强。头部与螺杆衔接处做了合理的过渡圆角，既避免了直角衔接处的应力集中问题，也能在拧紧时让头部下端面与被连接件表面充分贴合，不会出现压痕不均、紧固偏斜的问题。螺纹部分采用标准公制粗牙螺纹，牙型角60度，牙距符合M10粗牙螺纹的通用规范，螺纹牙顶与牙底的过渡平滑，建模时还原了真实螺纹的牙型轮廓，啮合时的接触应力分布均匀，既保证足够的锁紧摩擦力，也不会因牙型误差导致拧入卡滞、螺纹咬死的问题。

　　从安装边界来看，这款螺栓的螺杆公称直径10mm，设计时需要注意被连接件的安装通孔直径建议取11mm左右，间隙控制在1mm以内，既能保证螺栓顺利穿入，也不会因间隙过大导致紧固时螺栓受剪偏移。头部的六角外接圆直径决定了安装时的沉孔或者扳手操作空间，在布局周边结构时，需要预留足够的扳手回转空间，避免周边零件干涉拧紧操作。全牙结构的设计也让它可以配合平垫、弹垫或者防松螺母使用，在有振动的工况下，搭配弹垫或者尼龙防松螺母就能实现可靠的防松效果，不需要额外做螺纹胶涂覆的工序，在需要经常拆装维护的仪器仪表阀组场景中，拆装重复利用率高，不会因多次拆装导致螺纹滑牙失效。

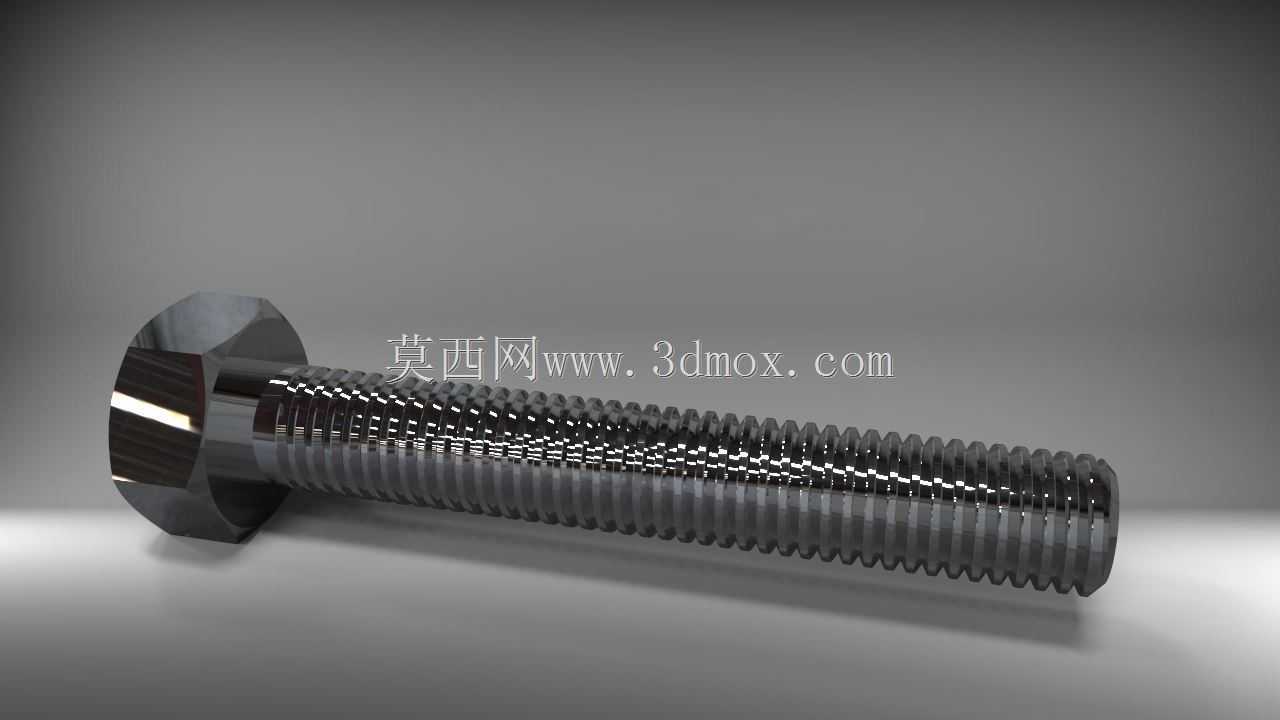

　　建模过程中还原了螺栓的真实轮廓细节，包括头部的倒角、螺纹的起始收尾段结构，这些细节在做装配干涉检查、运动仿真时能更贴近真实装配状态，避免出现理想化模型导致的装配间隙误判，对于做阀组整体装配设计、工装夹具结构设计的工程师来说，直接调用就能完成布局校验，不需要再额外修正螺纹段、头部的细节尺寸，能大幅提升建模效率。
