220V转12V20A开关电源结构设计

　　这款AC-DC电源转换装置，核心功能是将民用或工业场景下的220V交流输入，转换为稳定的12V直流输出，额定输出电流可达20A，总输出功率240W，能够覆盖多数中小功率直流负载的供电需求。从实际应用场景来看，这类电源常被用于工业控制柜内部的直流供电回路，给PLC扩展模块、中间继电器组、小型直流电机、传感检测单元供电；也会在民用LED照明工程、安防监控集中供电、车载电子改装台架测试、小型自动化设备的内置供电单元中使用，相比零散的独立小功率电源，集中式的大电流输出方案能减少布线冗余，降低供电回路的故障点。

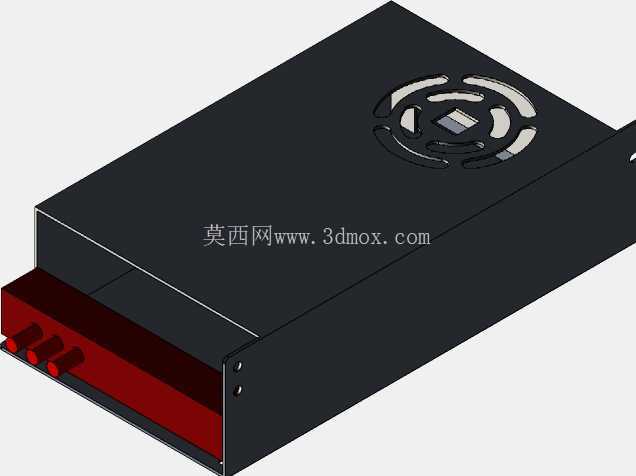

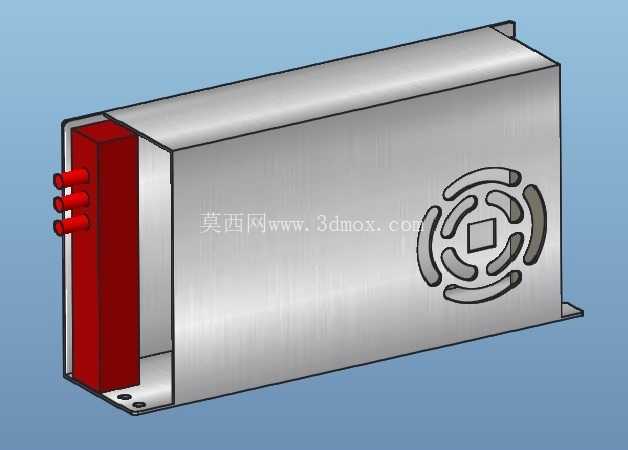

　　从结构设计思路来看，整体采用封闭式金属壳体方案，壳体选用拉制铝型材作为主体框架，前后端搭配端板封合，这种结构一方面能利用金属壳体的电磁屏蔽特性，减少内部功率开关器件工作时产生的高频电磁干扰向外辐射，避免对周边的弱电传感、通讯设备造成信号干扰；另一方面金属壳体本身可以作为散热载体，将内部功率器件工作产生的热量通过壳体表面快速散出，无需额外加装体积较大的散热鳍片就能满足持续满负载工作的散热需求。壳体侧面设计有阵列式通风孔，通风孔采用环形间隔排布，既保证了内部空气与外部的对流通道，又能避免大尺寸异物落入壳体内部造成电路短路，通风孔的开孔位置正对内部功率器件的安装区域，能让热空气顺着开孔直接排出，减少热量在壳体内部的淤积。

　　输入端采用侧置接线端子设计，三个红色接线柱分别对应交流火线、零线以及接地保护端，接线柱突出壳体侧面一定距离，方便现场施工时徒手拧动接线螺丝完成线缆压接，不需要额外预留手指操作的侧向空间，接线端与壳体之间设置绝缘隔板，避免接线时线缆铜丝外露触碰金属壳体造成短路隐患。壳体底部延伸出两个带安装孔的固定耳，安装孔的孔径适配常规的M4固定螺丝，两个固定耳的间距按照通用电气安装的标准孔距设计，既可以直接通过螺丝固定在设备的内部安装板上，也能搭配导轨卡扣适配标准DIN导轨安装场景，适配不同设备的安装需求。

　　在安装边界方面，整体外形为规整长方体结构，没有突出的异形结构，在设备内部布局时可以紧贴其他金属构件安装，仅需要在接线侧预留不小于30mm的接线操作空间，在通风孔侧预留10mm以上的空气对流空间即可，不需要额外预留过大的检修空间，能有效提升设备内部的空间利用率。内部结构布局上，功率变换器件、整流模块、滤波电容按照电流流向依次排布，高压输入区域与低压输出区域之间设置隔离槽，避免高压串入低压回路造成后端负载损坏，输出端的滤波电容靠近输出接线端布置，能降低输出直流电压的纹波系数，给后端负载提供更稳定的直流供电。

　　从实际使用的可靠性角度出发，壳体的金属板材厚度选用1.2mm的冷轧铝板，既保证了整体结构强度，在设备运输、安装过程中受到轻微挤压、碰撞时不会出现壳体变形触碰内部电路板的情况，又不会因为壳体过厚造成整体重量过大，增加安装支撑结构的负载。接线端子选用阻燃材质的接线柱，能在接线端出现短时过载发热的情况下避免起火隐患，接地端子直接与金属壳体连通，能在内部电路出现绝缘失效时将漏电流直接导入接地网，保障操作人员与后端设备的用电安全。这类电源的结构设计没有多余的装饰性结构，所有外形特征都服务于功能需求，是工业供电场景下非常典型的实用化结构设计方案，对于同类中小功率开关电源的结构建模、安装布局设计都有实际的参考价值，建模过程中对安装孔位、接线端突出尺寸、通风孔排布的细节还原，也能直接用于设备整体布局时的干涉检查，提前预判安装过程中可能出现的空间冲突问题。
