车床铣床配套用尾座支撑装置结构

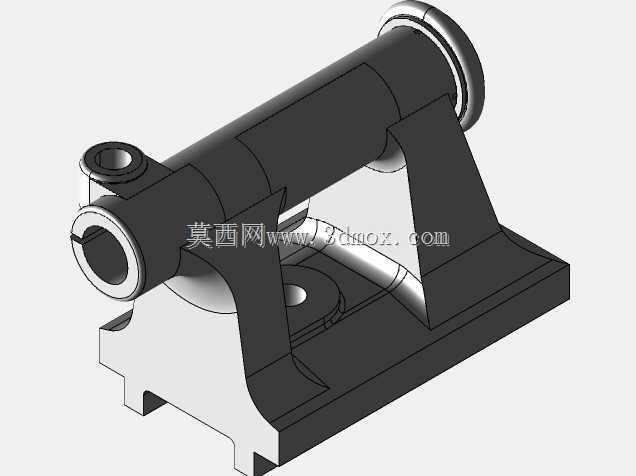

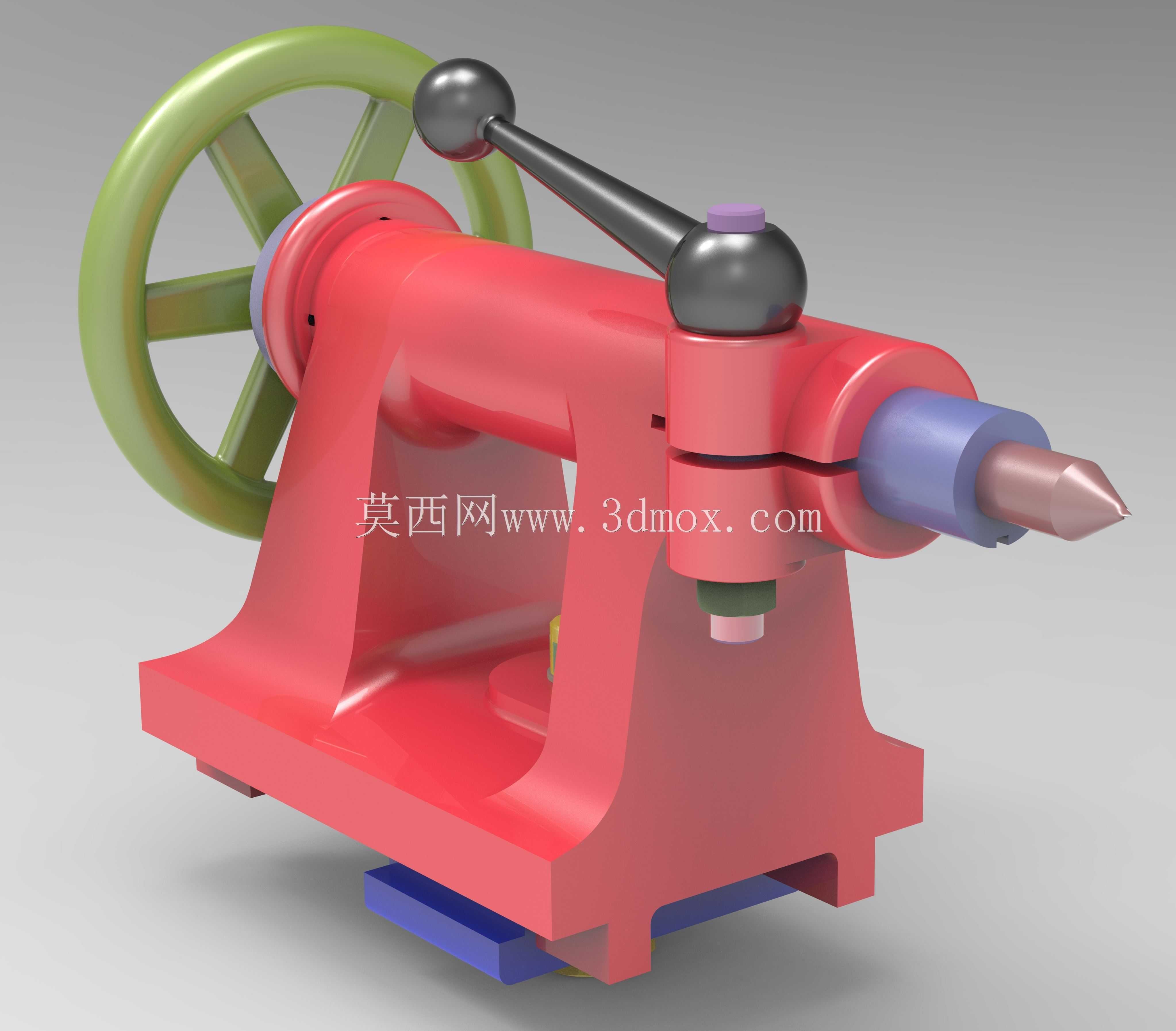

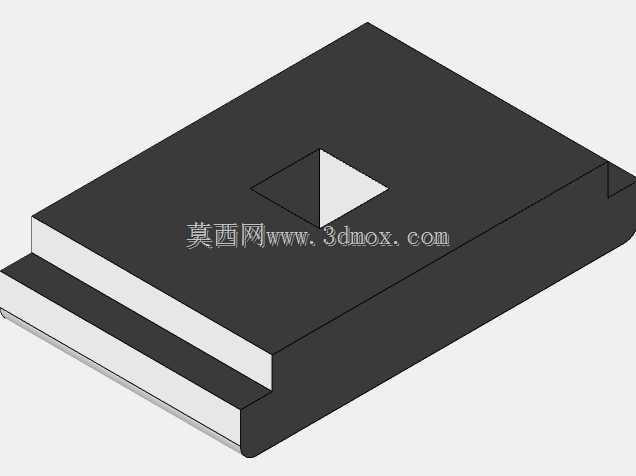

　　在普通卧式车床、木工车床的长轴类零件加工场景中，尾座是不可或缺的核心配套部件，它也可搭配铣床转台使用，为装夹在主轴上的工件提供尾端的回转支撑，避免长工件悬伸过长在切削力作用下出现挠曲变形、振刀等问题，直接影响加工精度与表面质量。这款尾座的整体结构采用落地式床身安装设计，底座带有可嵌入机床床身导轨的安装槽，安装时可沿床身导轨纵向滑动调整位置，适配不同长度的工件装夹需求，调整到位后通过底座下方的压紧机构与床身导轨锁止固定，保证加工过程中无位移窜动。主体支撑部分采用箱式筋板结构铸造而成，在保证整体刚性的同时尽可能降低自重，避免长时间使用后出现导轨压溃变形。

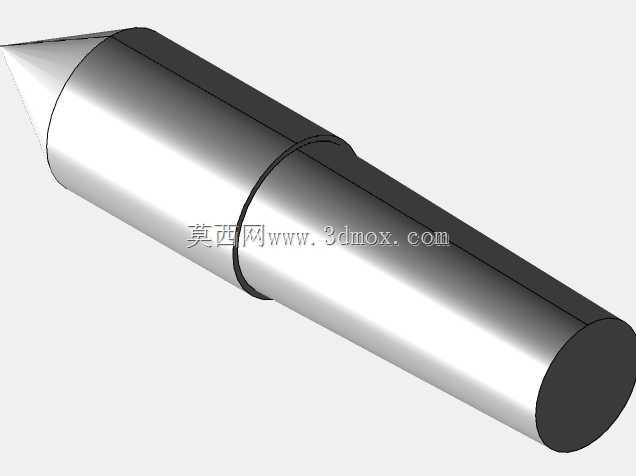

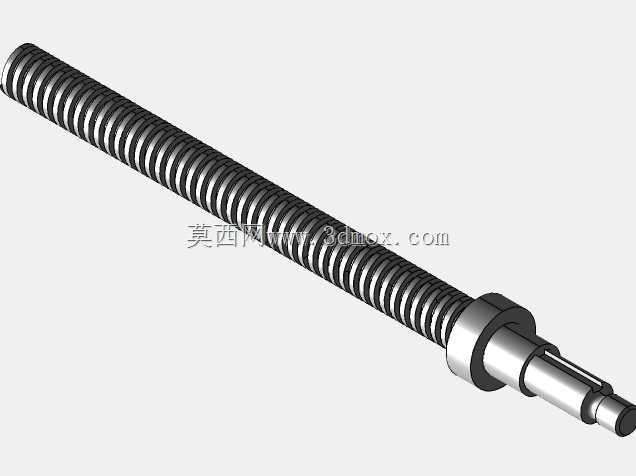

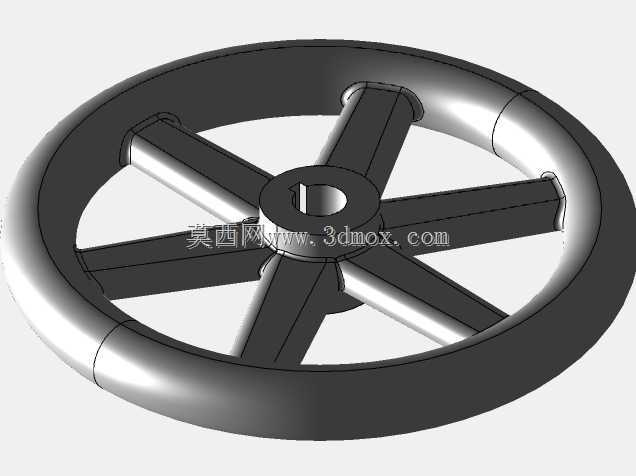

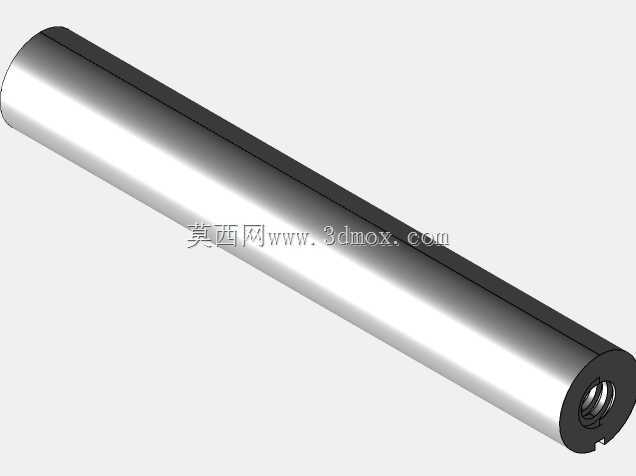

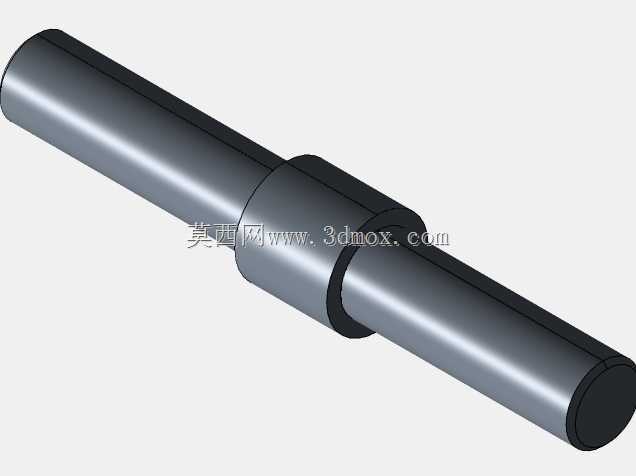

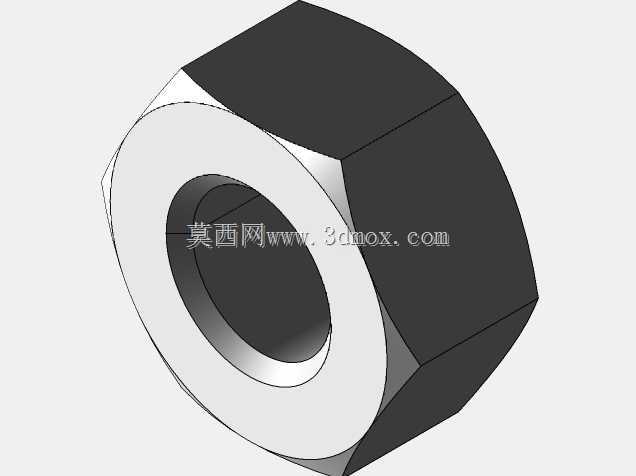

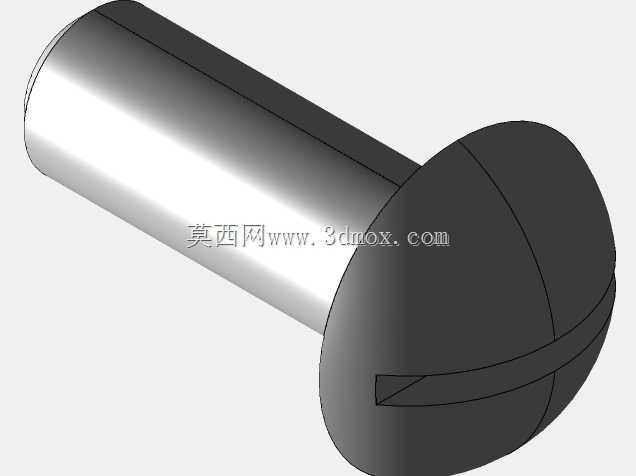

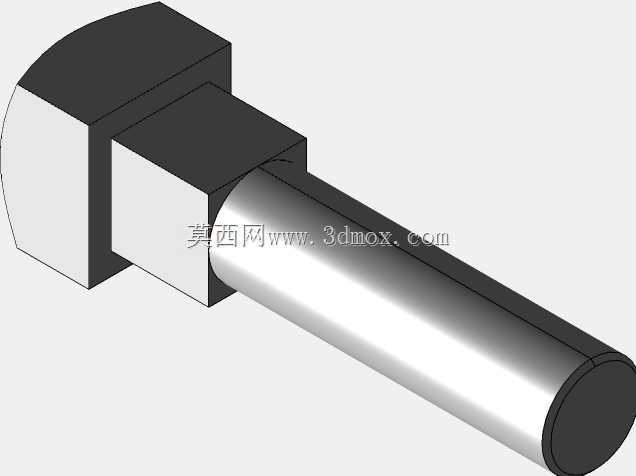

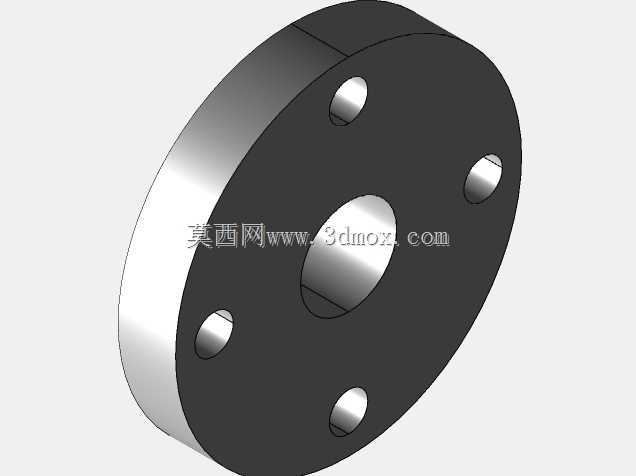

　　顶部的操作手轮采用大直径辐条式设计，操作时可获得更大的传动力矩，转动手轮即可驱动内部的丝杠螺母机构，带动前端的顶尖套筒做轴向伸缩运动，实现顶尖的进退动作，方便工件装夹拆卸与顶紧力调整。套筒旁设置有锁紧手柄，当顶尖顶紧工件后，扳动手柄即可通过内部的锁紧块将套筒抱死，避免切削过程中套筒出现轴向窜动导致顶紧力失效。前端的顶尖采用标准莫氏锥度安装接口，可根据加工需求更换不同类型的顶尖，比如固定顶尖、回转顶尖、钻头夹具等，拓展尾座的使用场景，除了工件支撑外还可完成钻孔、铰孔等孔加工工序。

　　设计过程中重点考虑了操作的人机工程性，锁紧手柄的布置位置位于操作人员伸手可及的范围，无需大幅挪动身体即可完成锁紧操作，手轮的转动阻尼经过匹配，既不会过轻导致误动，也不会过重增加操作负担。套筒的伸缩行程经过合理匹配，可覆盖常规长度工件的顶紧调整需求，无需频繁移动尾座整体位置。安装边界方面，底座的导轨安装槽尺寸匹配通用普通车床的床身导轨规格，可直接适配多数中小型卧式车床的安装尺寸，无需额外改装即可直接装配使用，整体安装基准面经过精加工，保证套筒轴线与主轴轴线的同轴度误差控制在允许范围内，避免顶紧工件时出现别劲现象，导致工件弯曲或者顶尖异常磨损。日常使用中，尾座的丝杠、套筒滑动面需要定期加注润滑脂，减少运动部件的磨损，锁紧机构的压紧力需要定期调整，避免长期使用后出现锁紧失效的问题。
