ABL品牌液压金属带锯切割设备结构

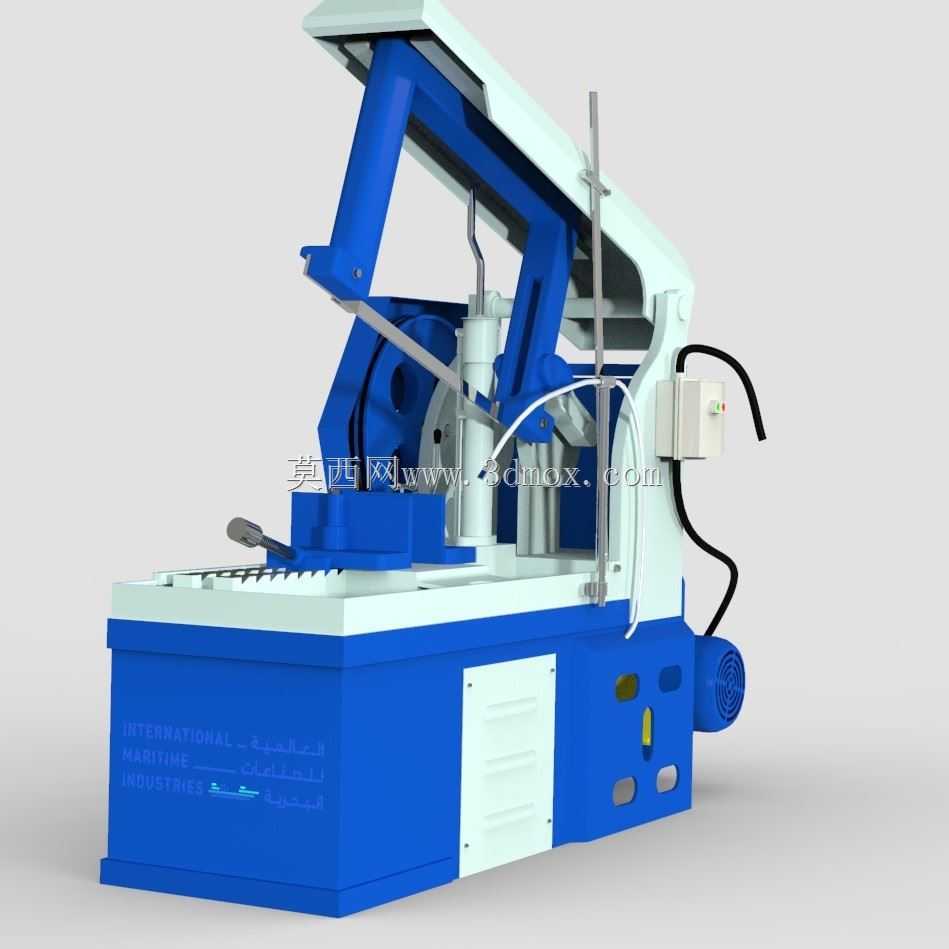

　　这款液压钢锯机主要面向中小型机械加工车间、五金件加工工段、模具钢备料工序的金属下料场景，可完成圆钢、方钢、型钢、小型管材等黑色金属的定长锯切作业，是机加工环节首道备料工序的核心通用设备。从结构设计逻辑来看，设备采用卧式弓锯布局，下部为整体式焊接箱型床身，内部集成液压动力单元、切削液储液槽与电气控制组件，床身底部预留地脚螺栓安装孔位，整体安装边界控制在长1.8米、宽1.2米、高1.6米范围内，无需额外做大型设备基础硬化，普通车间水泥地面即可完成固定安装，床身侧面预留的检修门可快速覆盖液压阀组、电机接线端的日常维护点位，无需拆解主体结构即可完成常规维保作业。

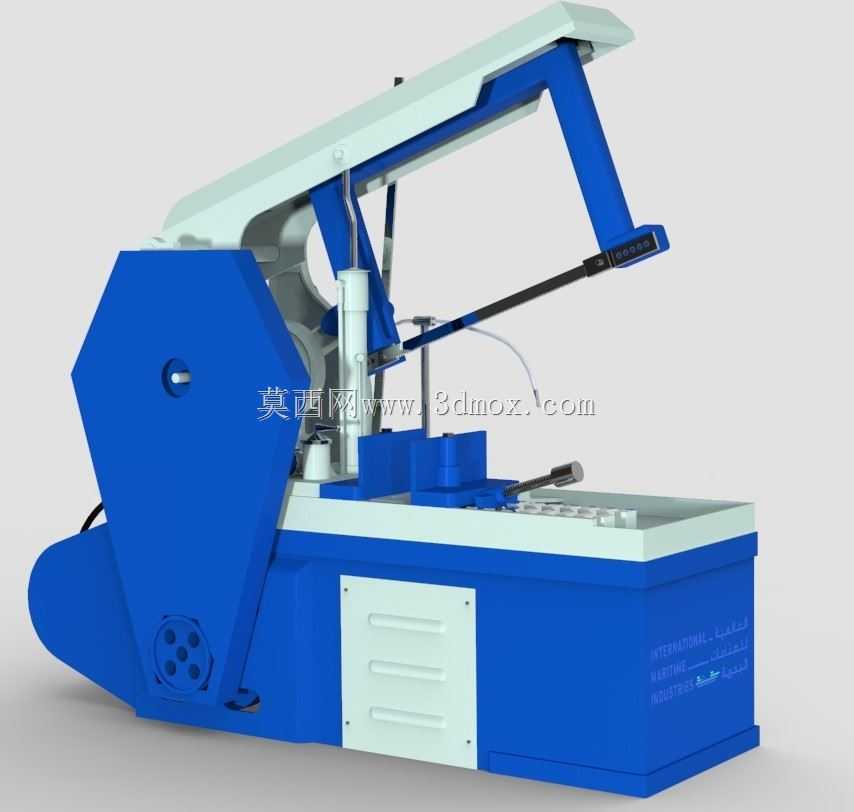

　　上部锯架采用铰接式摇臂结构，配合液压驱动的进给油缸实现锯切过程的无级进给压力调节，针对不同硬度的金属材料可匹配对应的进给速率，避免锯条崩齿或锯切效率过低的问题；锯架抬升与下落的行程限位采用机械挡块配合接近开关的双重限位设计，防止超行程碰撞工件夹具，前端的工件夹持机构采用液压同步夹紧钳口，钳口最大开口距可达300mm，可适配不同截面尺寸的待切工件，钳口表面做淬硬处理并更换防滑压条，长期夹持带氧化皮的热轧钢材也不会出现夹持打滑、工件移位的问题。

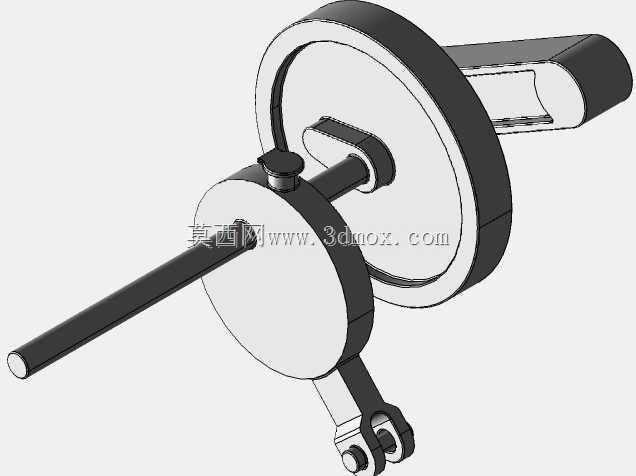

　　设备的液压系统采用单泵供油结构，通过多路换向阀分别控制锯架进给、工件夹紧、锯条张紧三个动作回路，系统工作压力设定在2.5-4MPa区间，回路中叠加设置溢流阀与压力补偿器，保证锯切过程中进给压力稳定，不会因工件截面硬度变化出现进给顿挫。锯条的驱动采用蜗轮蜗杆减速机构，电机输出端经皮带轮一级减速后传递至蜗轮箱，最终驱动锯轮带动锯条做往复切削运动，锯轮表面做包胶处理，可降低锯条传动过程中的振动，延长锯条使用寿命。设备操作侧设置的控制按钮集中排布，包含急停、夹紧、松开、启动、停止几个核心操作按钮，同时搭配液压系统压力表，操作人员可实时观测系统工作压力，判断夹紧与进给状态是否正常。

　　切削液系统采用冷却泵直供结构，喷嘴对准锯条切削位置，可在锯切过程中持续冲排切屑并冷却锯条齿部，床身内部的切屑收集槽为倾斜式设计，清理切屑时可直接从床身侧部的排屑口推出堆积的铁屑，无需深入设备内部清理。整体结构设计充分考虑车间日常使用的维护便捷性，所有液压管路均采用明装排布，接头位置预留足够的拆装空间，电气线路沿床身内部的走线槽规整布置，外部无裸露线缆，避免车间内切削液、铁屑刮蹭造成线路破损。
